高速公路隧道紧急停车带智能照明系统设计

智能照明控制箱|红外激光车辆检测仪|调光控制器

摘要：

本设计要点实现隧道应急车道智能按需照明与安全保障。系统采用红外激光车辆检测仪（905nm脉冲激光，≥60米探测）精准感知车辆驶入/驶离信号，联动照明调光控制器实现灯具“车来即亮、车走延时灭”。核心智能照明控制箱集成LoRa无线（主）/RS485（备）通信及工业以太网，确保可靠传输。应急车道照明延时器处理延时逻辑，并在消防信号输入时强制旁路、立即全亮灯具。全系统设备具备工业级防护（IP66宽温），显著节能并提升应急安全

一、项目概述与设计目标

设计要点针对隧道应急车道智能照明系统，旨在构建一套高度智能化、可靠稳定、节能环保的照明控制解决方案。系统核心目标包括：

1.1. 智能感知与联动控制：

基于车辆精准检测，实现“车来灯亮、车走延时灭”的按需照明，大幅降低无效能耗。

1.2. 多重安全保障：

集成消防应急强制点亮功能，确保紧急状况下照明可靠；设备具备高防护等级，适应隧道恶劣环境。

1.3. 精细化管理与节能：

支持远程监控、调光控制及能耗统计，实现照明精细化管理，显著提升能源利用效率。

1.4. 高可靠性与易维护性：

选用工业级设备，具备冗余通信与防护能力，确保系统长期稳定运行，便于后期维护。

二.系统总体架构

系统采用分层分布式架构，由感知层、控制层、执行层及通信网络组成：

2.1. 感知层：部署于应急车道入口/出口处的红外激光车辆检测仪，实时精准探测车辆驶入/驶出状态。

2.2. 控制层：

核心设备：智能照明控制箱，集配电、通信网关、逻辑控制于一体，作为系统“大脑”。

辅助控制：应急车道照明延时器，接收检测信号实现延时关灯逻辑，并处理消防联动信号。

执行层：分布于应急车道沿线的照明调光控制器，接收控制指令，驱动照明灯具实现开关及调光。

2.3.通信网络：

光纤以太网主干：控制箱内置2光5电百兆工业交换机，提供稳定有线以太网连接（连接IP广播等）。

无线覆盖：LoRa无线通信作为主要控制链路（检测仪->网关->调光控制器），具有穿透性强、低功耗、自组网优势，适应隧道长距离、复杂电磁环境RS485作为有线备份链路。

远程接入：控制箱内物联网关提供4G/以太网上联，实现远程监控与管理。

三.关键设备选型与功能深化

3.1.智能照明控制箱

核心定位：系统配电、通信枢纽与集中控制中心。

设计要点：

结构与环境适应性：

采用304不锈钢箱体（400*550*220mm），壁挂安装于隧道侧壁（推荐位置：设备洞室或避开强振动区域，距地约1.5米）。IP65防护等级确保防尘防水，满足国标GB/T18226防腐要求及宽温工作范围（-30℃~+60℃），完美应对隧道高湿、腐蚀、温变环境。

配电安全与保障：

主回路配置3P25A空开，支路配置3P16A（主设备）、2P10A（辅助设备）空开，层级清晰。

集成三相电源防雷器及后备保护器，形成完善的三级电涌防护体系，有效抵御雷击及操作过电压，保障后端敏感电子设备安全。

配置DC12V/2A电源模块，为物联网关、检测仪等低功耗设备提供稳定直流电源。

设置1位5孔插座，便于调试设备临时取电。

通信与智能控制核心：

物联网关模块：

支持LoRa/4G/以太网多种通信方式，LoRa无线专网负责汇聚车辆检测仪数据、下发调光控制器指令，4G/以太网实现与上级管理平台（如隧道监控中心）的数据交互 ，具备4路DI告警输入（可接入设备故障、门禁等信号） ，4路继电器输出（可扩展控制其他设备），4路RS485接口（有线备份或连接其他智能设备），4路DC12V供电输出（为检测仪等供电） ，USB调试接口，功能强大且扩展灵活

2光5电百兆工业交换机：

提供本地高速有线网络，连接IP广播设备、未来可能增加的摄像头或其他网络设备，确保数据流畅传输。工业级设计要点保障在隧道震动、温变环境下稳定运行。

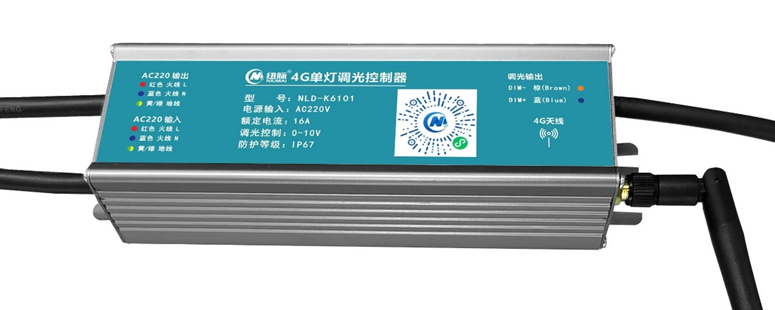

3.2.照明调光控制器

核心功能：在每个照明LED灯具配1个LED调光控制器、LORA通信，接收控制指令，实现对应急车道照明灯具的开关与亮度调节。

设计要点：

调光性能：提供1路标准0-10V调光信号输出，支持灯具亮度在10%-100%范围内线性无级调节，满足不同场景下（如车辆驶入时全亮、待机时低亮）的节能与视觉适应需求。

电气接口：1路AC220V主电源输入，1路AC220V控制信号输入（可用于远程强启等）。输出直接驱动灯具回路。

通信可靠性：首选LoRa无线通信，摆脱布线束缚，适应隧道长距离部署。内置RS485接口作为有线备份或调试接口，提升系统鲁棒性。

环境耐受：IP66防护等级，有效抵御隧道内高压水汽冲洗及粉尘侵入，确保内部电路长期可靠工作。

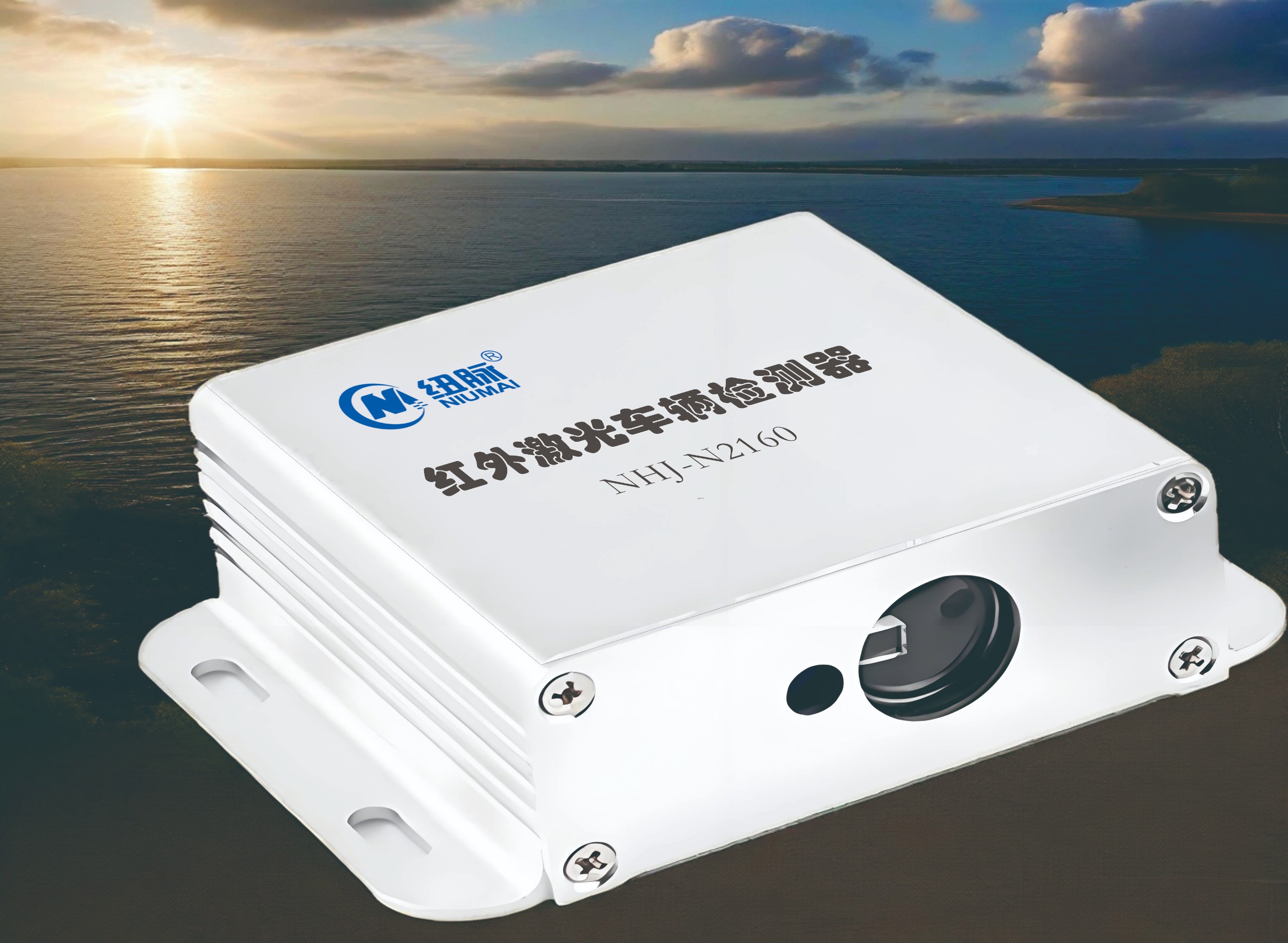

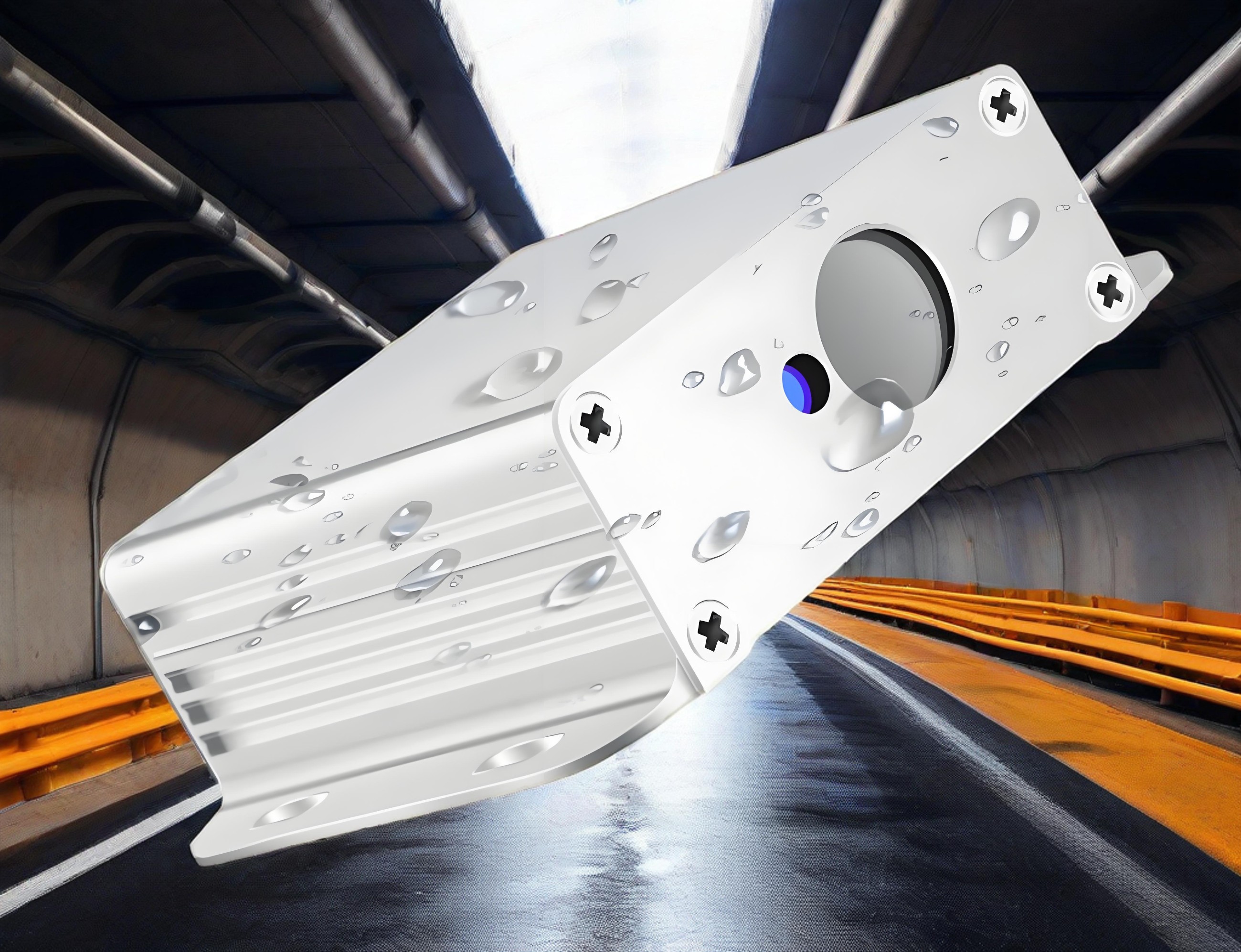

3.3.红外激光车辆检测仪

核心功能：精准、快速探测应急车道车辆驶入与驶出事件，是触发照明控制的关键感知元件。

探测性能卓越：

采用905nm脉冲红外激光（ClassI人眼安全），抗可见光干扰能力极强，避免隧道内车灯、环境光变化导致的误触发或漏触发。

探测距离≥60米（覆盖标准停车带长度并预留10%冗余），响应时间≤100ms，确保车辆进入瞬间即被捕获。

智能识别算法，对≥0.5m²物体（有效过滤小动物、飞鸟、飘落物等干扰）实现100%检出率，大幅降低误报率。

支持车流量统计与车辆持续存在检测两种模式，为照明延时控制提供精确依据。

工业级可靠性：

宽温工作范围（-40℃~+85℃），无惧隧道内夏季高温、冬季严寒及高湿环境。

IP67超高防护等级，完全防尘，可承受短时浸泡，适应隧道冲洗及极端潮湿。

灵活可靠传输：

双模传输（RS485/LoRa）设计要点。LoRa无线为主，解决长距离布线难题；RS485有线为备份，当无线链路中断时可自动切换，实现“断线自愈”，保障检测信号不丢失。

3.4.应急车道照明延时器

核心功能：接收车辆检测信号，实现“车走灯延时灭”逻辑；接收消防信号，实现强制点亮。

设计要点：

智能延时控制：延时范围15~180秒可调（覆盖车辆驶离停车带、驾驶员短暂停留等全过程），通过面板或远程设置，灵活适配不同隧道长度与车流速度。

信号兼容性：采用干接点信号触发（如接收红外检测仪的继电器输出），兼容性强，连接简单可靠。

控制输出能力：提供继电器触点输出（常开/常闭可选），触点容量≥5A/250VAC，可直接控制照明回路或给调光控制器发送开关指令。

最高优先级安全联锁：设置独立的消防信号输入接口。当接收到有效的消防报警信号（如火警系统干接点）时，立即强制旁路内部延时逻辑，控制继电器动作点亮应急车道所有灯具，为消防救援和人员疏散提供最大照明保障。

3.5. IP广播（辅助功能）

功能定位：作为隧道语音信息发布系统的一部分，集成于本照明控制箱网络内。

设计要点：通过控制箱内交换机的1个百兆网口接入隧道骨干网络，接收来自广播主机的音频流。采用12V直流供电（可由控制箱内DC模块提供），输出功率30W，满足隧道环境下的语音清晰度要求。其安装位置需结合隧道声学设计要点确定。

四.核心功能实现逻辑

4.1.正常车辆触发照明流程：

1.车辆驶入应急车道覆盖区域→红外激光车辆检测仪实时探测到目标（≥0.5m²）→通过LoRa无线（主）/RS485（备）发送“车辆驶入”信号至智能照明控制箱网关。

2.网关逻辑处理单元收到信号→通过LoRa无线网络向对应区域的照明调光控制器发送“点亮/调至设定亮度”指令。

3.调光控制器执行指令→应急车道灯具立即点亮或调亮。

4.车辆驶离检测区域→检测仪发送“车辆驶离”信号至网关。

5.网关将此信号转发至应急车道照明延时器。

6.延时器启动计时（按预设15-180秒）→计时结束后→延时器继电器动作→向调光控制器发送“关闭”指令（或直接切断回路）→灯具延时熄灭。

4.2.消防应急强制点亮流程：

1.隧道发生火灾等紧急情况→消防报警系统产生报警信号（干接点闭合）。

2.消防干接点信号接入应急车道照明延时器的消防信号输入端子。

3.延时器立即无视任何当前状态（包括延时计时），强制其控制继电器动作（通常为闭合）。

4.此动作直接点亮灯具（若控制回路）或发送“强制全亮”指令至调光控制器→应急车道灯具立即、持续全功率点亮，直至消防信号解除。

五.安装、调试与维护

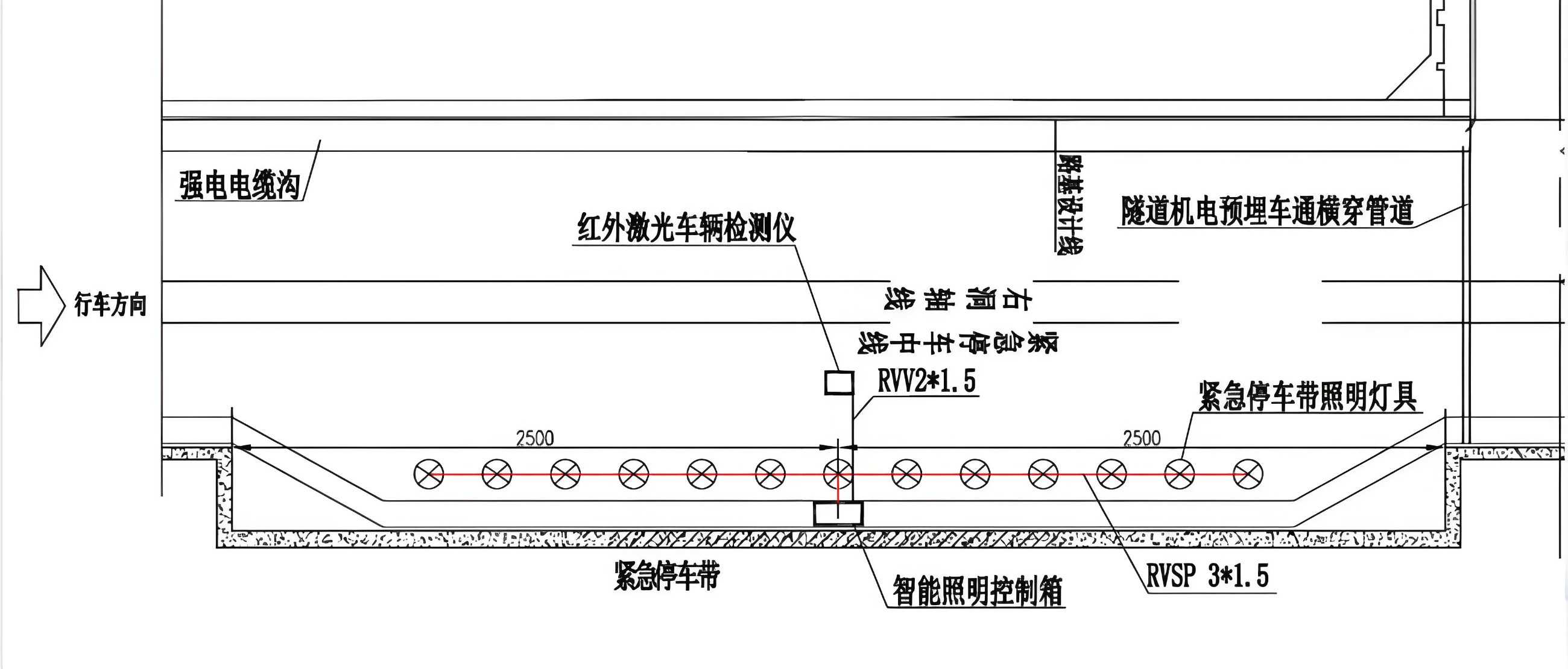

5.1.设备定位：

控制箱：壁挂于隧道侧壁设备洞室或预留平台，避开强振动源、渗水点及主要设备检修通道。安装牢固，接地可靠。

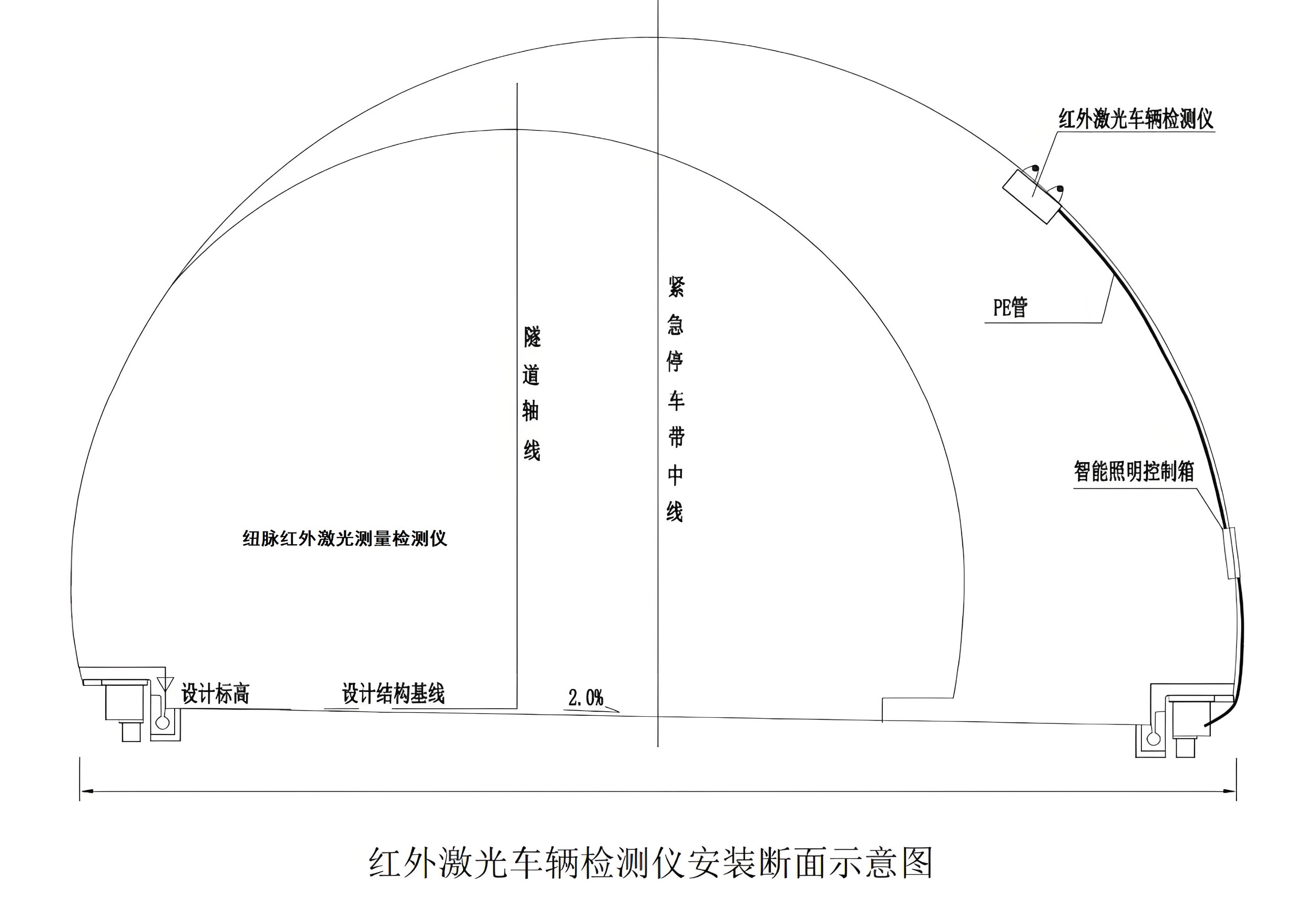

车辆检测仪：安装于应急车道起始端上方或侧壁（避开遮挡），精确瞄准车道覆盖区域，确保探测视场无死角。安装支架需稳固防震。

调光控制器：靠近所控灯具组安装于隧道侧壁配电小洞室内或防水接线盒内，便于接线与检修。

延时器：通常集成于控制箱内或就近安装于箱侧。

线缆与敷设：动力电缆、通信线缆（网线、RS485线、消防信号线）均需选用阻燃、低烟无卤型。严格按规范穿管（金属或阻燃PVC）敷设，强弱电分离。LoRa天线安装需注意位置与方向。

5.2.系统调试：

1.完成所有设备安装接线后，首先进行配电系统检查（电压、相序、接地）。

2.逐台上电测试各设备基本功能与指示灯状态。

3.通信网络调试：

配置物联网关（LoRa网络ID、信道、4G/网络参数）、检测仪地址与通信参数、调光控制器地址与参数。测试LoRa链路质量与RS485备份链路。测试以太网交换机连通性。

4.功能逻辑调试：

模拟车辆驶入/驶离，验证检测信号接收、调光控制器响应、延时器动作及灯具开关/调光是否符合设计要点。重点测试消防强制点亮功能，验证其最高优先级和即时性。

5.远程监控接入测试：

通过4G/以太网连接上级平台，测试数据上传（设备状态、能耗、告警）、指令下发（远程开关、调光设置、延时设置）功能。

5.3.维护：

制定定期巡检计划，检查设备外观、紧固件、接线端子、散热通风；清洁设备表面灰尘油污（尤其检测仪镜头）；测试主备通信切换；模拟测试消防强制功能；记录运行数据与能耗分析。

六.系统优势与可靠性保障

显著节能：按需照明策略杜绝“长明灯”，结合调光技术，预计可比常亮模式节能70%以上。

安全可靠：

设备级：全工业级设计要点（IP65/IP66/IP67，宽温），不锈钢防腐箱体，三重电源防护（空开、防雷器、后备保护）。

通信级：LoRa+RS485双模冗余，断线自愈；工业以太网保障本地高速数据。

功能级：消防信号强制点亮具有最高优先级，确保紧急状况下照明万无一失。

智能高效：基于精准检测的自动化控制，减少人工干预；远程监控管理，提升运维效率；支持能耗统计，助力精细化管理。

扩展灵活：控制箱预留丰富接口（RS485、DI/DO、网口），网关支持多种协议，便于未来接入更多隧道感知设备或系统集成。

本设计要点严格遵循国家相关规范标准，紧密结合隧道应急车道实际运行需求和安全要求，所选设备技术先进、性能可靠、环境适应性强，构建的智能照明系统具备高度的自动化、安全性和节能性，为提升隧道运营管理水平与安全服务水平提供了坚实的技术保障。
