智慧园区供水管网物联网监测与漏损管控系统方案

智慧园区供水管网物联网监测与漏损管控系统方案

摘要：本项目旨在为智慧园区构建一套基于物联网的供水管网监测与漏损管理系统。系统通过部署1台超声波流量计、100个4G锂电压力传感器及物联网关，实时采集管网流量与压力数据，并上传至水务云平台。方案核心在于解决园区管网漏损隐蔽、能耗偏高、运维依赖人工等痛点，实现供水系统的可视化、智能化管理，最终达成降低漏损、节能降耗、提升运维效率的核心目标。

一、 项目背景与应用场景

本方案针对现代化智慧园区（涵盖产业园区、大学城、大型综合体等）的供水管网系统而设计。此类场景通常具有管网架构复杂、覆盖地域广、用水单位多样、持续性运营要求高等特点。传统的“被动响应式”人工巡检与管理模式，已无法满足对供水安全、运营成本与精细化管理的现代要求。

二、 核心痛点与现存问题

漏损发现滞后，经济损失严重：管网地下渗漏或隐蔽漏点难以察觉，长期暗漏导致巨额水费损失与水资源浪费，平均漏损率常居高不下。

运行状态“黑箱”，调控缺乏依据：管网压力分布不均衡，局部欠压或超压现象并存。管理人员无法实时掌握全局水力工况，仅能凭经验调度，导致能耗增加和设备寿命折损。

应急响应迟缓，影响保障安全：突发爆管事件后，依赖人工分段排查定位，耗时长、效率低，导致停水范围扩大，严重影响园区正常生产与生活秩序。

运维成本高昂，依赖人力巡检：定期人工抄表、巡检压力表方式耗费大量人力，数据记录离散且易出错，缺乏有效的数字化资产与运维管理工具。

三、 系统化解决方案

系统架构：

感知执行层（端）：

由流量计与压力传感器组成，负责物理信号的精确采集与数字化，是系统的数据源头。

边缘汇聚层（边）：

物联网关作为区域“哨所”，实现协议转换、

数据本地

缓存与展示、边缘告警及指令下发，减轻云端负荷并提升本地响应能力。

网络传输层（管）：

采用4G/NB-IoT无线公网与有限光纤以太网混合组网，兼顾部署灵活性与骨干网络可靠性。

平台应用层（云）：

水务云平台作为“智慧大脑”，负责海量数据的存储、分析、可视化，并运行业务算法模型，生成决策指令，通过WEB端及移动APP赋能管理人员。

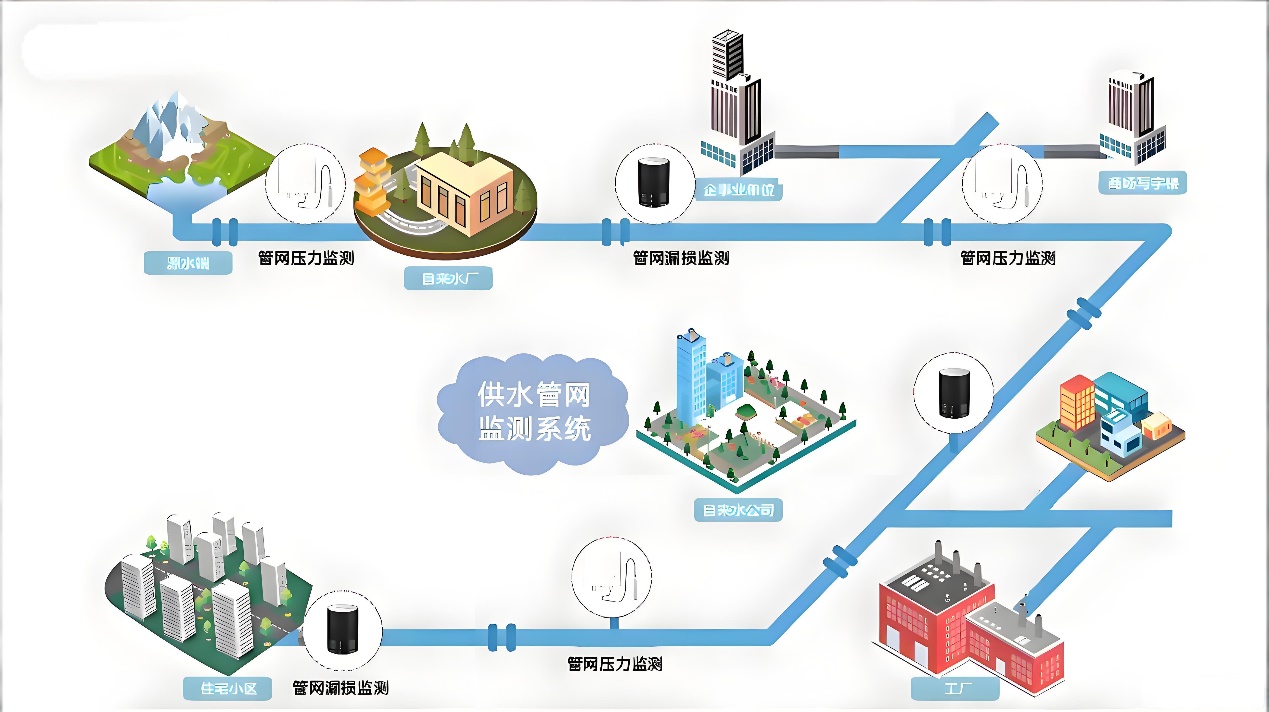

本方案构建一个“智能感知+边缘汇聚+云脑分析”三层物联网体系，实现从数据采集到智能决策的闭环。

智能感知层（全面物联）：

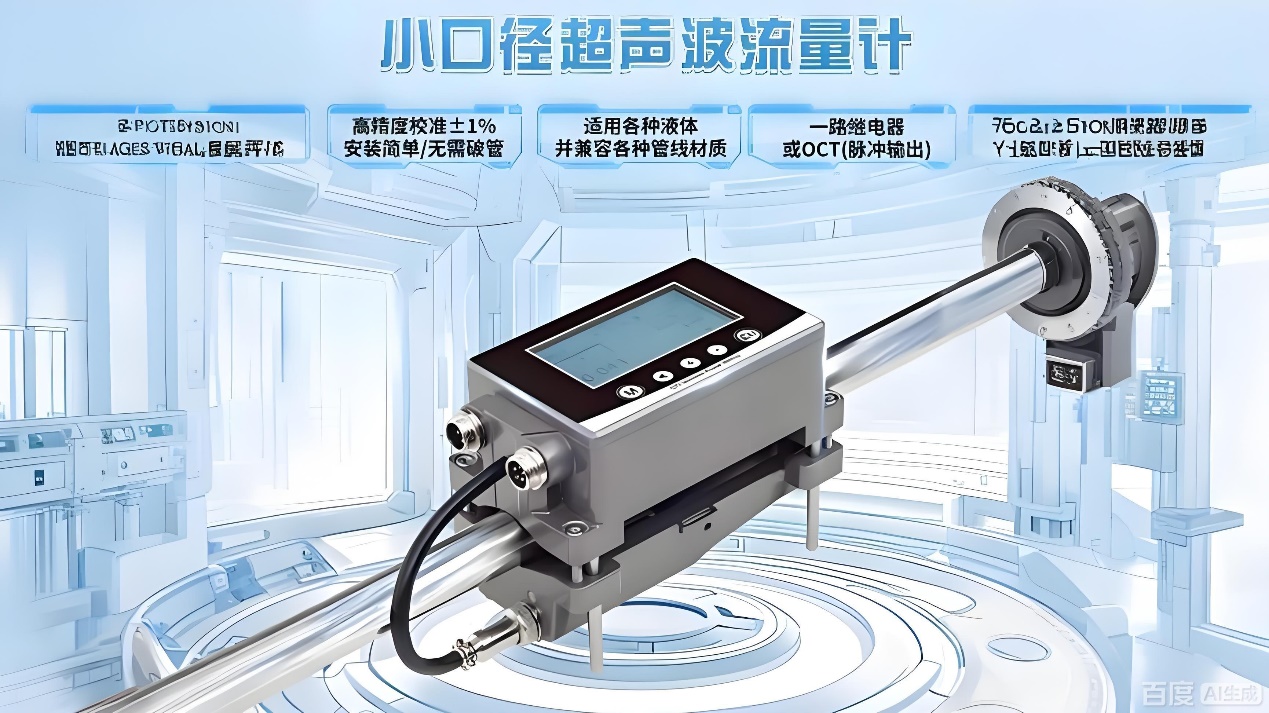

流量监测：在园区总进水管道安装1台外夹式超声波流量计，非侵入式、不间断测量总供水量，作为水平衡分析的基准。

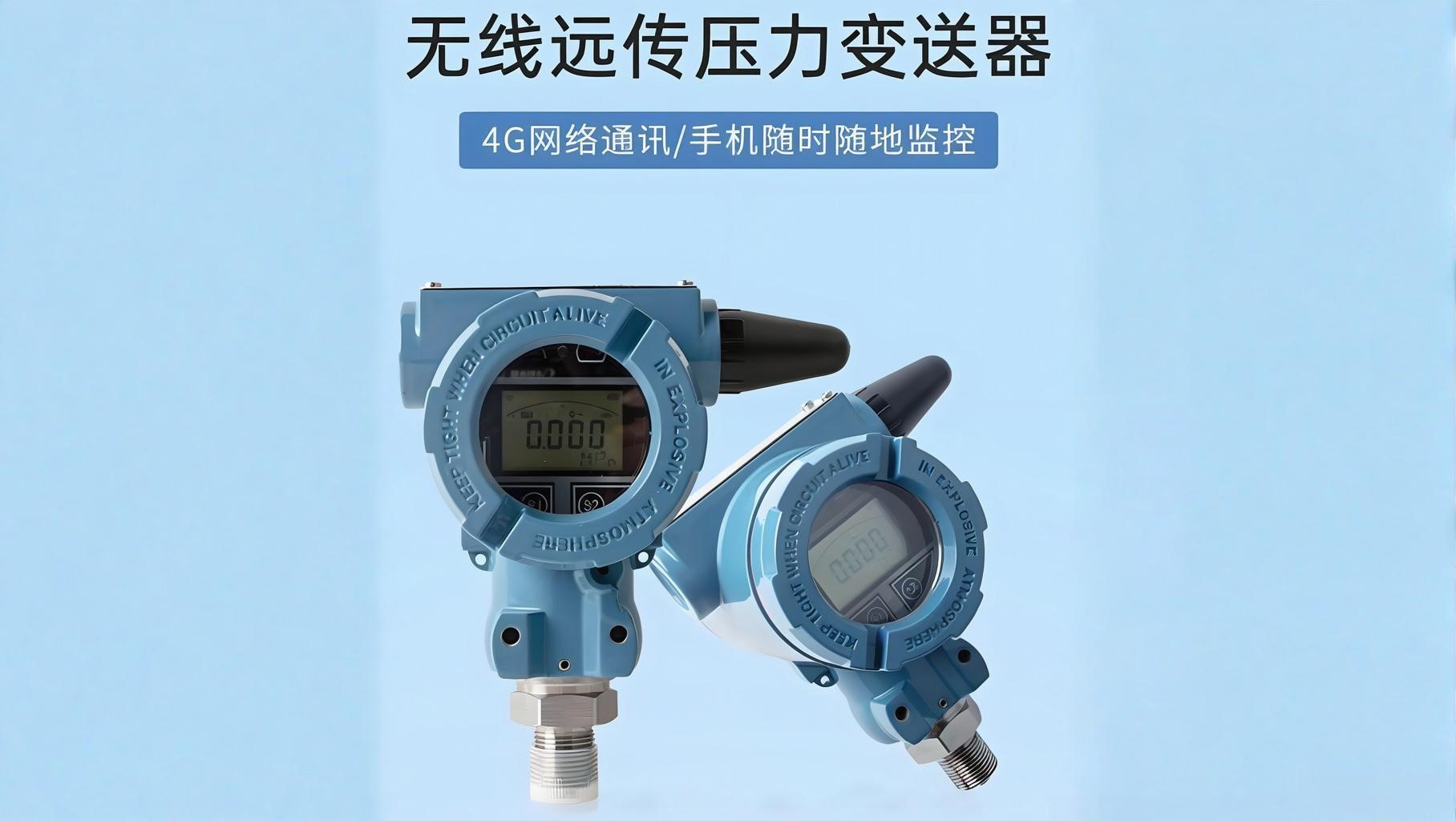

压力监测：在管网关键节点（泵房出口、分区入口、末端、高地）部署100个4G无线水管压力传感器。内置高性能锂电池，无需市电与复杂布线，直接通过4G网络将压力数据上传至云平台。

边缘汇聚层（可靠传输）：

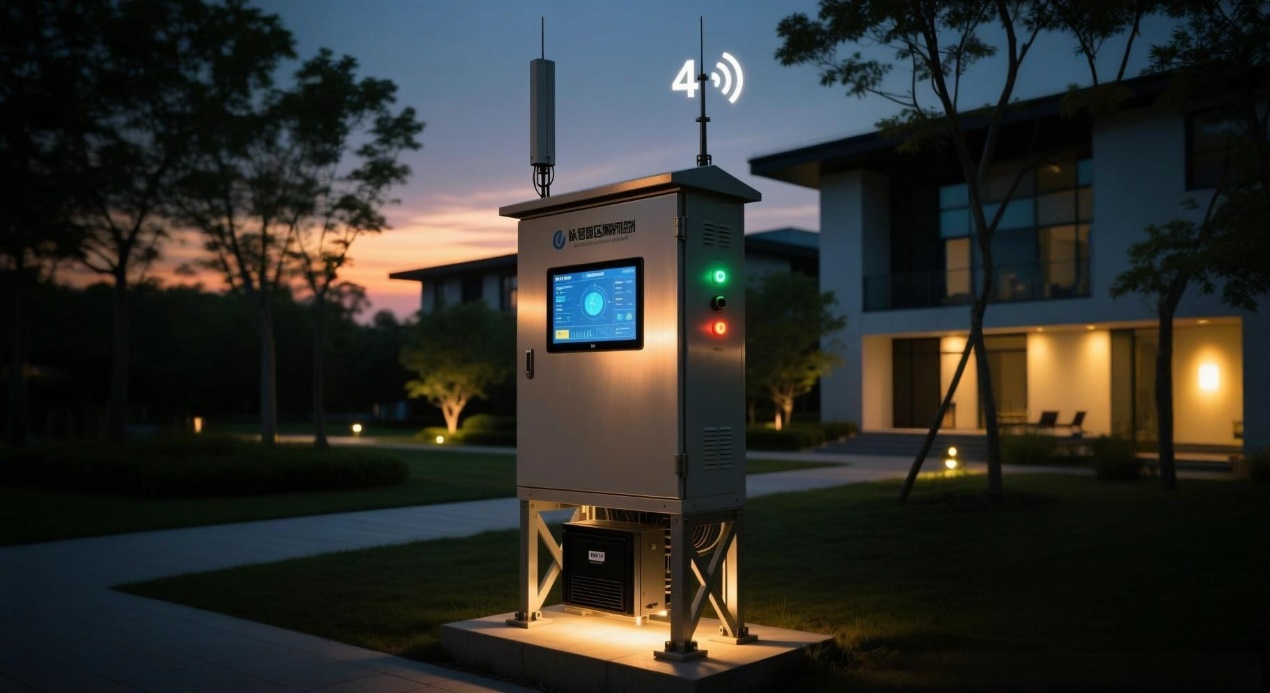

设置物联网关控制箱，作为本地数据备份与汇聚节点。其4G主通道与云平台通信，4个485接口可兼容其他有线仪表，网口支持本地局域网访问，7寸触摸屏提供现场人机交互与状态显示。内置UPS与电源管理，保障关键节点持续运行。

平台应用层（智慧运营）：

部署水务云平台运维监控中心，实现：

全景可视化：一张图动态展示全网压力、流量实时数据与设备状态。

智能漏损预警：基于夜间最小流量分析法与压力点突变分析模型，系统自动定位疑似漏损区域，推送报警。

水力模型校准：利用海量真实运行数据，校准虚拟管网模型，模拟调度方案，优化泵组运行。

资产与运维管理：建立数字化设备档案，自动生成巡检计划与维护工单，实现生命周期管理。

四、 关键技术

低功耗广域物联网（LPWAN）技术：

压力传感器采用4G Cat.1/NB-IoT 通信技术，实现广覆盖、低功耗、深穿透的数据直传，免除布线困扰。

传感器智能电源管理：针对锂电池供电，采用“高频采集、瞬时唤醒、快速传输、深度休眠”的优化策略，结合磁控唤醒功能，确保3-5年超长续航。

云边协同计算：

物联网关具备边缘计算能力，可在网络中断时本地存储数据并执行简单逻辑控制；云平台负责大数据分析与复杂算法运算，架构灵活可靠。

大数据分析与AI算法：平台运用时间序列分析、模式识别

等算法，区分正常用水与漏损流量，逐步建立基于机器学习的漏损预测模型。

五、 主要设备技术参数

六、 预期成效与价值

经济效益：预计可将园区管网物理漏损率降低20-35%，直接节约水费与污水处理费；通过优化泵站运行，实现5-15% 的节能效果。

管理效益：实现“7×24小时”无人化自动控，将运维人员从繁重巡检中解放，工作效率提升

60% 以上；应急抢修响应时间缩短70%。

社会效益：提升园区供水安全保障能力与服务水平，强化基础设施的数字化、智能化形象，符合智慧园区与绿色低碳的发展方向。

本方案通过物联网技术与水务管理的深度融合，将园区供水管网从静态基础设施转变为可感知、可分析、可优化的智能生命体，是实现智慧园区精细化运营的关键一步。
