模块化智能监控箱结构、特点、组成

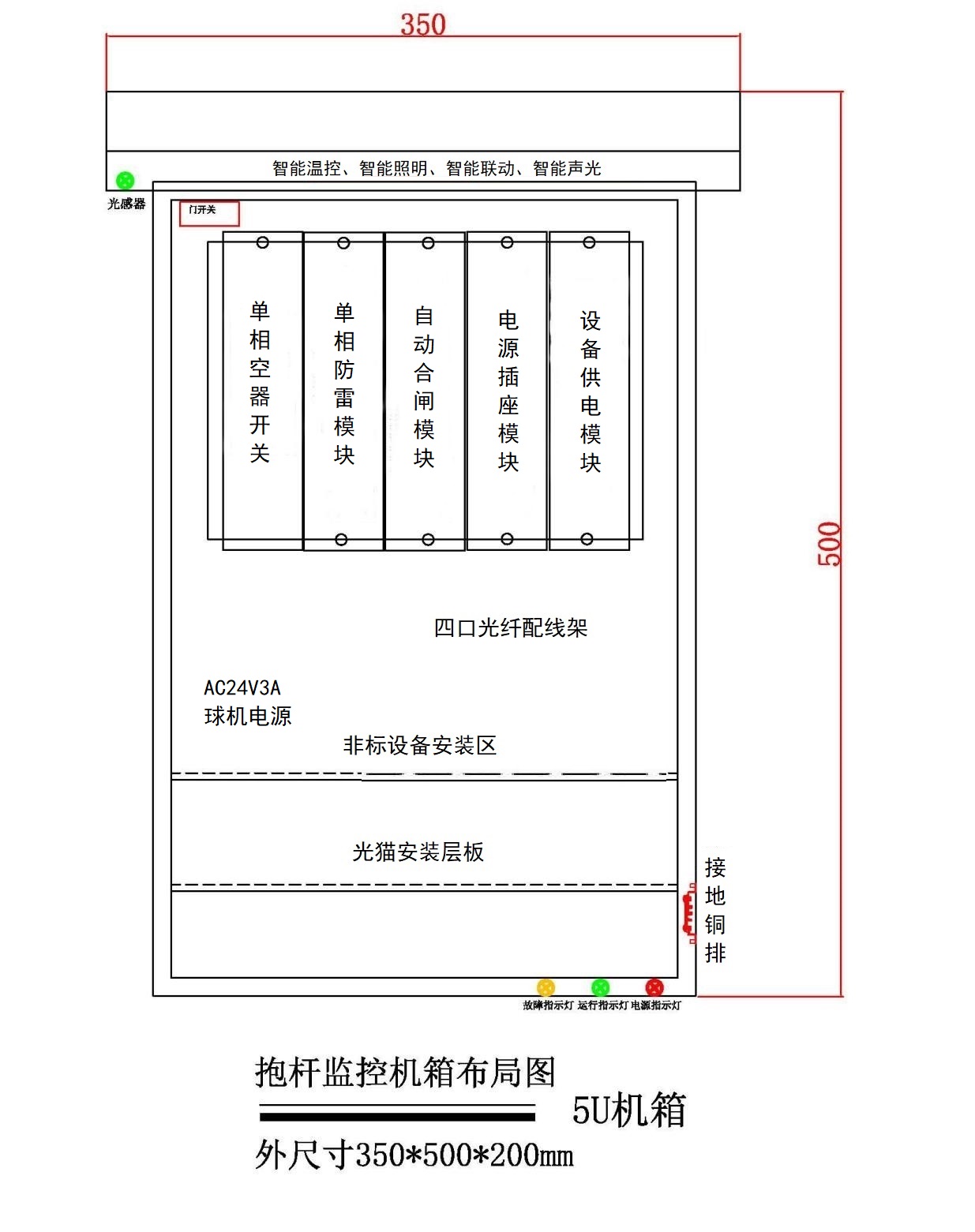

一、智能监控箱箱体结构

纽脉智能监控箱采用冷轧钢板材质,静电喷塑防锈处理工艺,材质厚度不少于1.0mm,抱杆/壁挂安装、外壳防护等级应符合GB 4208-2008中IP55的等级,要求外尺寸:W350mm*H500mm*D200mmm,配平面防水门锁,2个设备层板,抱箍件。


二、纽脉模块化监控箱特点

模块化结构箱体内部采用翻转后接线模块化结构,模块免螺丝安装方式,安装快捷,同时采用标准模块化结构、尺寸统一、安装方式统一,模块安装互换性好。



三、纽脉模块化监控箱组成单元

交流配电单元

智能监控箱应配置交流配电单元,空开,配导轨、回流排、接地铜排、配电板,配电单元面板应有必要的设备标志,标志经耐擦性后清晰可辨认。

过欠压自复位模块:采用1U标准模块化结构,20A过欠压自复位模块,AC220V输入、4路AC220V输出、1路插座输出;具有过压保护、欠压保护、延时通电自检、自动复位功能。

防雷防护单元:

单相防雷模块,导轨式安装,防雷等级不低于C级防雷要求,IN:10KA,Imax:20ka。

设备供电单元:

系统供电电源模块,1U模块化结构,后接线方式,DC12V5A输出,输出不少于3路,端子接线方式,可给2路枪机摄像头供电和1路系统设备供电。

球机电源:AC220V输入,AC24V5A输出、环形变压器结构,根据需要选配。

光纤网络单元:

光纤接入单元,配4口光纤盒:模块化结构、免螺丝扣接固定、内置光纤熔纤盘、SC法兰、卡座、固定座,不含尾纤。

1光4电光电交换模块(前端),百兆电口、百兆网口,工业级、模块化结构、工作温度:-20℃ ~ +70℃,宽电源输入:12V-36V,DCAC兼容,具有电源反接保护及接入防雷保护(如选用光纤租赁方案,此设备为光ONU,由运营商提供)。

设备扩充单元:

箱体预留设备安装板,可安装非模块化运营商光猫、4G等设备

智能告警检测单元:

具有门开延时报警一键解除功能、工作人员可在开门后解除报警,实现工作开门不告警,非工作开门报警。

智能联动单元:

智能告警模块应具有告警联动功能:

1、联动机箱内蜂鸣器声音提示

2、输出报警联动信号给监控摄像机

3、箱体外侧底部故障报警灯常亮

4、通过RS485通讯及物联网关模块连接监控中心实现远程监控

智能照明单元:

具有智能照明功能,当箱门打开时,可通过监控箱外的光敏器件控制监控箱内LED灯开启/关闭,亮灯后具有延时灭灯功能。

智能温控单元:

具有温度探测和风扇智能控制、在监控箱内风扇关闭情况下,当监控箱内温度达到风扇启动阈值时,风扇应自动开启;在监控箱内风扇开启情况下,当箱内温度降低到风扇关闭阈值时,风扇应自动关闭;当监控箱内温度过高或过低时,报警指示灯应点亮。

智能指示单元:

在箱体外侧具有智能系统状态指示灯:箱体配电源指示、运行指示、故障报警指示,当监控箱上电正常运行后,红色和绿色指示灯同时点亮;当发生报警或故障时黄色指示灯应点亮。

网络监控单元:

智能物联监控模块: 1个RJ45端口,1个RS485通信,2个DC12V智能输出端口,2个5/12V光猫控制端口,每路智能输出端口具有端口设备状态检测及端口控制功能、可为摄像机、光猫、光纤收发器、网络交换机提供5/12V电源,支持摄像机、光猫、交换机设备状态监测,支持断电报警及断网检测报警,支持断网重启自修复功能,支持断网本地存储、网络恢复自动上传,内置锂电池及电池备用电源切换装置,支持外界断电报警及内部断电报警,可区分220V断电、12V断电,支持IP/TCP、UDP组网协议,支持定时控制、联动控制、远程控制、延时控制,预留DI信号接口,可接开门报警按钮、紧急呼救信号。

远程管理单元:

可通过客户端软件显示门开启/关闭、智能照明灯开启/关闭、机箱内风扇开启/关闭、门磁开关开启/关闭、机箱内温度、输出电压/电流。
