老旧机柜智能化升级改造设计方案，机柜动环设计

老旧综合电源网络机柜动环监控系统设计方案

-不换柜、不搬家！30分钟“插片式”动环手术，让10年老柜秒变智能体

摘要：

本方案为老旧机柜设计了一套以1U动环主机为核心的动环监控系统，集成温湿度、烟感、水浸、门磁及智能门禁管理。新增7寸串口触摸屏，提供本地化人机交互界面，可实现实时数据可视化、告警信息查看、门锁控制及参数配置，与远程云平台协同，构成“远程+本地”的双重运维保障，极大提升管理效率和安全性。

一、现状分析

当前，大量部署于网络节点、弱电间、分支机构的综合电源网络机柜（以下简称“机柜”）普遍存在以下问题：

监控盲区：

缺乏有效的环境与安防监控手段，对内部温湿度、漏水、烟雾、非法闯入等风险无法实时感知，仅能依靠定期人工巡检，发现问题严重滞后。

运维低效：

出现故障后，需运维人员赶赴现场排查，运维成本高、效率低，平均修复时间（MTTR）长。

管理粗放：缺乏数字化管理工具，出入柜记录、环境历史数据缺失，无法进行故障预警和数据分析，不利于精细化运营。

安全风险：

机柜物理安全等级低，传统的机械锁钥管理不便，存在密钥复制、丢失等风险，无法追溯出入人员。

二、设计目标与要求

本项目旨在通过对老旧机柜进行智能化改造，构建一套集环境监控、安防监控、远程运维于一体的动环监控系统。具体目标与要求如下：

全面监控：

对机柜内温度、湿度、漏水、烟雾等环境参数进行实时监测。

强化安防：

实现对机柜门的开关状态监测、远程及蓝牙控制开门、开门图像抓拍验证、非法入侵告警。

实时告警：

任何异常事件发生时，系统应能通过手机APP、短信、电话等多种方式，向多名责任人推送分级告警信息。

远程运维：

运维人员可通过Web浏览器或手机APP远程查看实时数据、历史曲线、告警日志和抓拍图像，并可执行远程控制操作（如开门）。

现场警示：

增加声光报警器，在发生重大告警（如非法入侵、火警）时进行现场声光提示，起到震慑和现场提醒作用。

集中管理：

支持通过统一云平台对分散的各节点机柜进行集中监控管理。

高可靠性：系统需稳定可靠，采用工业级设计，7x24小时不间断运行。

经济性与易实施性：

方案需基于成熟产品，充分利用现有1U动环主机资源，改造过程应简洁，尽可能减少对现有业务的影响。

三、解决方案

本方案以1U动环主机为核心，通过其丰富的接口（4DI、4DO、4×485）接入各类传感器和执行器，构建一套完整的监控体系：

环境监控：

通过485接口接入温湿度传感器，通过DI接口接入水浸传感器和烟雾传感器。

安防监控：

通过DI接口接入两个门磁传感器，通过485接口组网接入两把智能电子锁，并通过另一路485接口控制高清抓拍摄像头。

现场告警：

通过DO接口联动控制声光报警器，在发生紧急事件时启动。

数据传输：

动环主机通过有线网络将所有数据上传至内网平台，摆脱对机房本地网络的依赖。

远程管理：

授权运维人员通过电脑或手机APP访问云平台，实现对所有监控功能的操作和管理。

四、系统架构

系统采用三层架构设计：

感知层：

由温湿度、水浸、烟感、门磁、智能锁、摄像头等末端传感和设备构成，是系统的“五官和手脚”，负责采集数据和执行指令。

传输与控制层：

以1U动环主机为核心，作为系统的“神经中枢”，负责收集感知层数据，进行逻辑判断（如超限告警、联动抓拍），控制执行器（如声光报警器），并通过4G网络与平台层通信。

平台与应用层：

动环监控平台，是系统的“大脑”，负责数据存储、分析、可视化展示、告警策略制定与推送，并提供人机交互界面（Web/APP），实现远程运维。

五、.关键技术

以太网通信技术：

百兆以太网技术，提供稳定、可靠的数据传输通道，利用机柜现有网络，实施简单，适用于分散式部署场景。

RS485工业总线技术：

采用标准ModbusRTU协议，一条总线可挂载多个设备（如智能锁），布线简单，抗干扰能力强，传输距离远，极大节省了主机接口和布线成本。

多级告警联动技术：

系统支持灵活的告警策略配置。可设置多级阈值（如预警、告警、紧急告警），并触发不同的联动动作（如APP推送、短信通知、启动声光报警、抓拍图片）。

可视化技术：

基于B/S架构的云平台，提供数据看板、电子地图、曲线报表、事件日志等丰富功能，支持跨平台、跨终端访问，提升运维管理效率。

六.关键设备参数

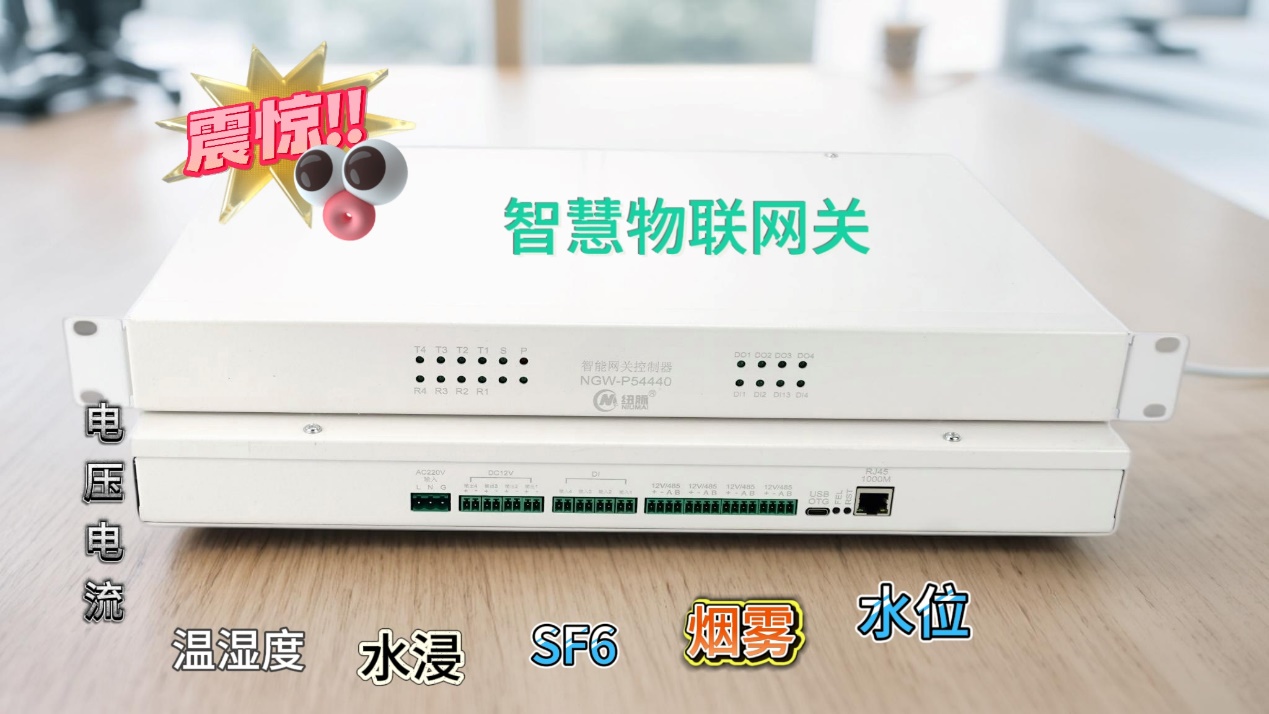

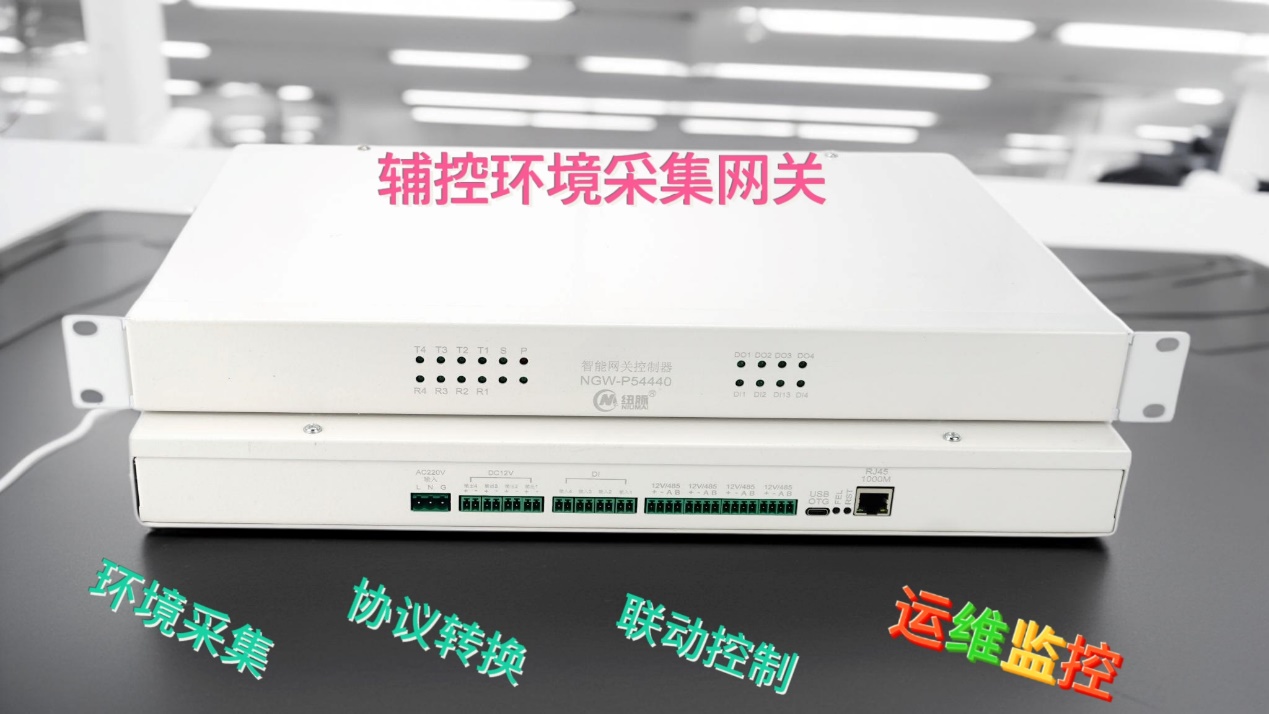

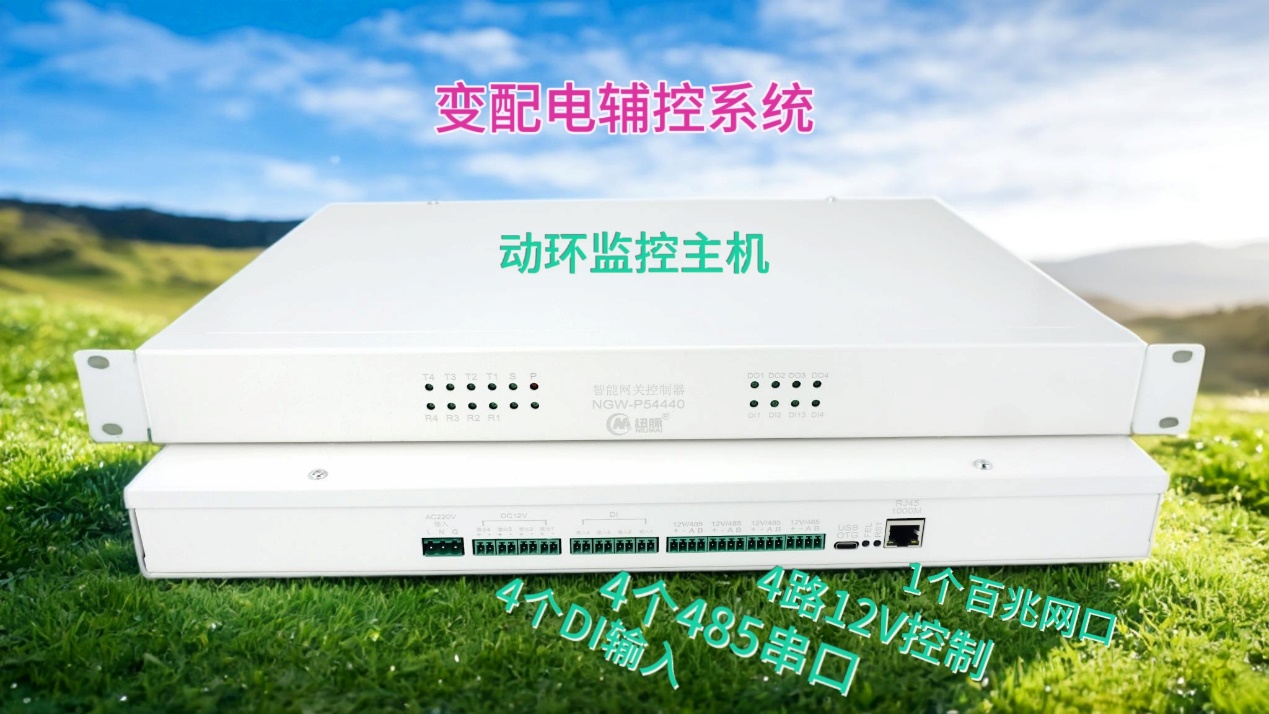

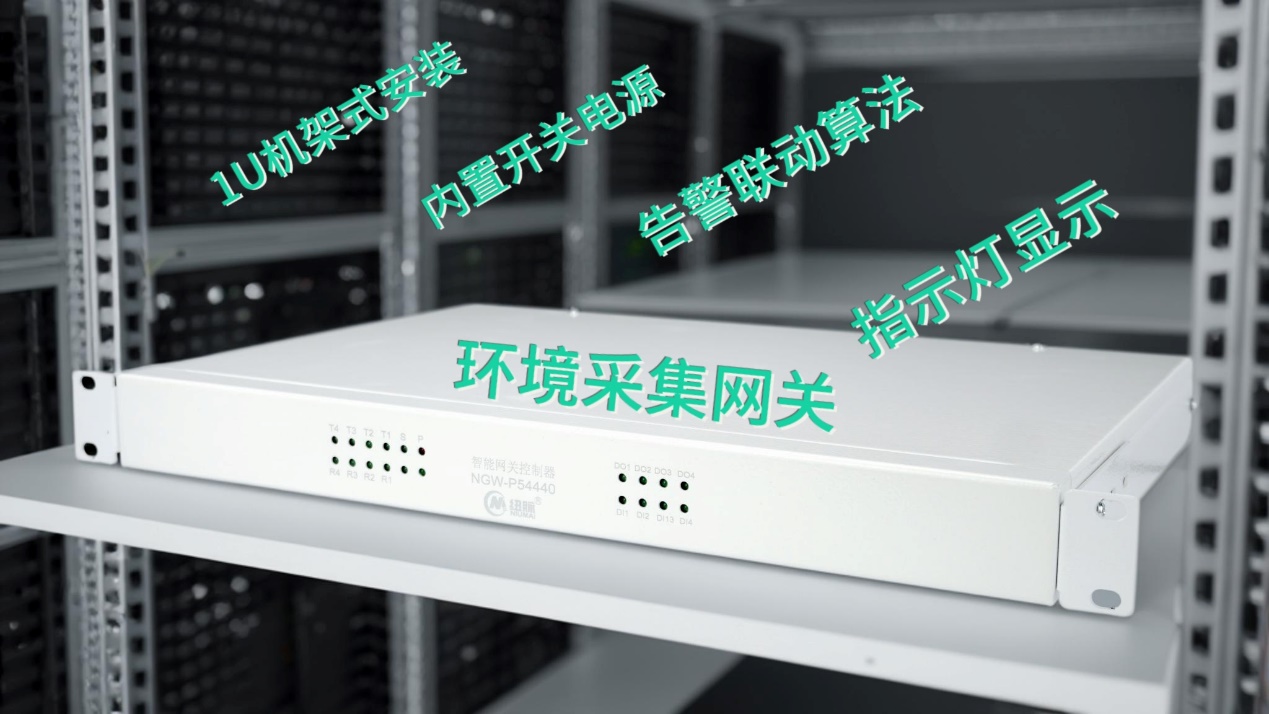

1.动环监控主机

设备接口：

网络：1个百兆以太网端口

串口：4路RS485接口（支持Modbus）；

IO口：4路DI干接点输入；

控制：4路DO继电器输出（DC12V/1A）。

电源：

内置DC12V5A电源，4路DCDC12V输出，AC220V输入

运维管理：

支持MQTT、HTTP等协议内网管理，支持远程配置、固件升级。

尺寸：1U机架式

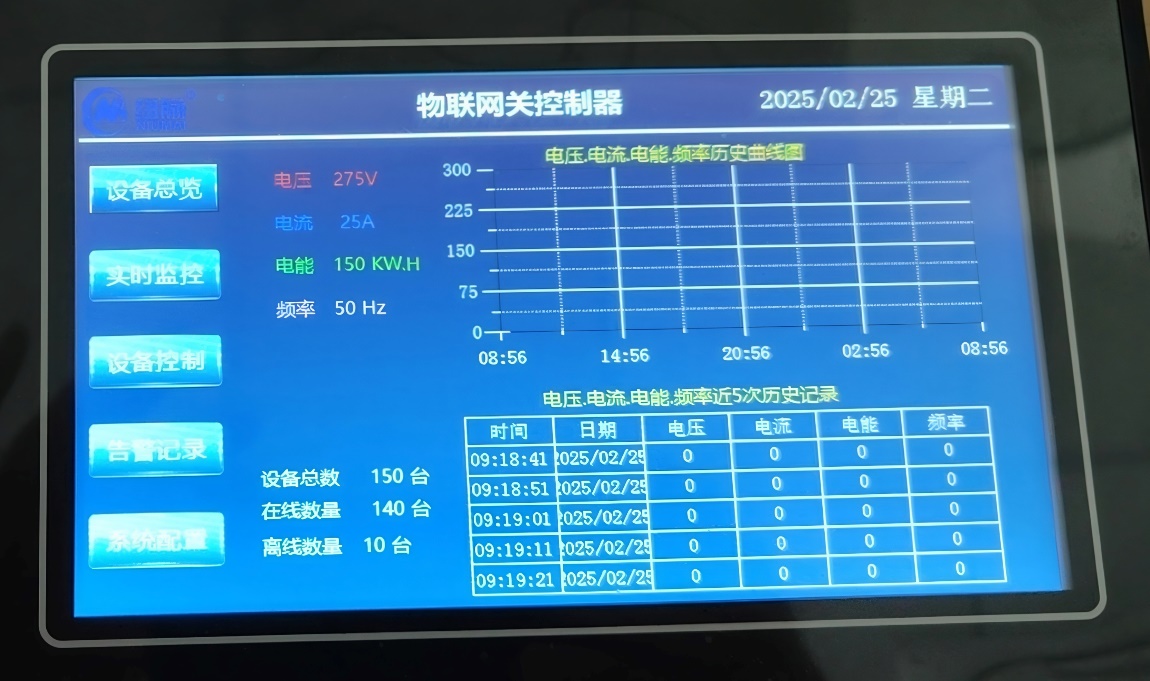

2.7寸串口触摸屏

屏幕尺寸：7英寸TFTLCD

显示分辨率：800(RGB)×480

触摸类型：电阻式触摸屏（或可选电容式）

通信接口：RS485(支持ModbusRTU协议)或RS232(可选)

供电电源：DC12V(与动环主机系统电源兼容)

亮度：300cd/m²(典型值)

安装方式：面板式嵌入安装（开孔尺寸需根据具体型号确定）

产品特性：工业级设计，宽温工作，支持自定义组态界面

配套服务：提供组态软件或二次开发协议，便于与动环主机对接开发专属UI

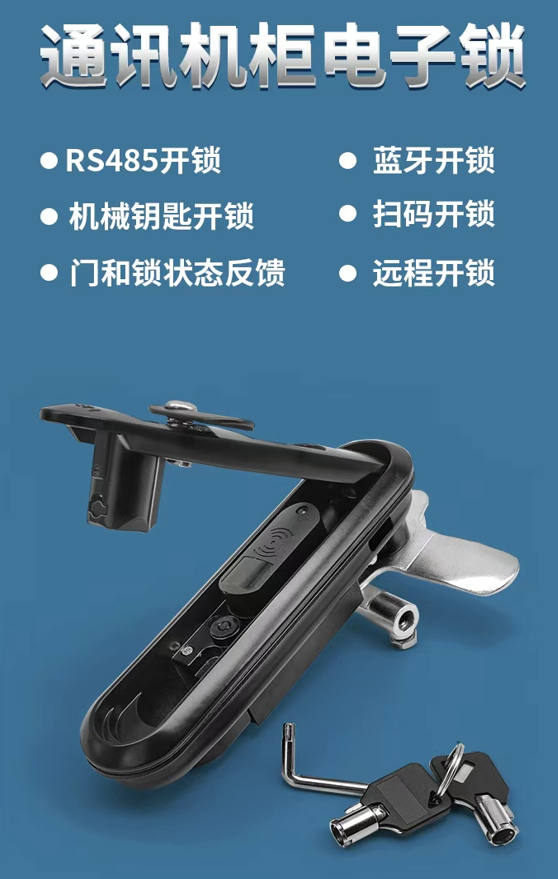

3.智能电子锁

支持蓝牙开锁，485远程开锁，可查询锁状态，支持机械钥匙应急开锁+可通过触摸屏开锁

供电：DC12V。

通信：RS485接口，支持标准Modbus协议。

开锁方式：平台远程授权解锁、手机蓝牙近场解锁。

状态反馈：可上报锁状态（开/关/故障）。

4.高清抓拍摄像头

传感器：200万像素。

功能：支持通过RS485串口接收云台控制指令（预置位、变倍）、触发抓拍并上传图片。

红外夜视：支持，保障夜间抓拍效果。

5.声光报警器

工作电压：DC12V。

控制方式：无源继电器信号控制（与主机DO口对接）。

效果：高分贝报警音（≥110dB），高亮红色闪光。

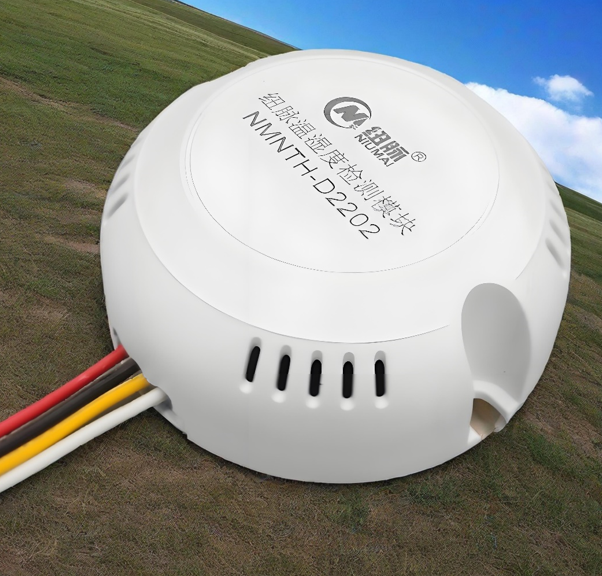

6.温湿度传感器

温湿度传感器，机柜内安装，485TONHGXI

七.功能特点

实时监测与可视化：

平台实时显示机柜内温湿度、门状态、安防状态等，数据刷新率≤5s。

智能阈值告警：支持对各类监测参数设置上下限告警阈值，并可设置告警延迟时间，防止误报。

多方式远程告警：

支持APP推送、短信、电话（语音播报）等多种告警方式，可配置多级告警接收人。

门禁管理与联动抓拍：

实现远程/蓝牙开门，任何开门动作均联动摄像头抓拍图片并上传平台存档，形成“时间-人员-事件-图像”的可追溯闭环。

非法入侵即时告警：

门磁被非法触发而智能锁无合法开门记录时，立即触发最高级别告警，并联动声光报警器启动。

历史数据查询与分析：

所有环境数据、告警事件、操作日志、抓拍图片均长期存储，可生成历史曲线和报表，用于故障分析与优化。

集中化管理：

一个云平台账户可管理成百上千个分散的机柜，实现规模化高效运维。
