智能配电箱环境控制器
产品说明书
一、产品简介

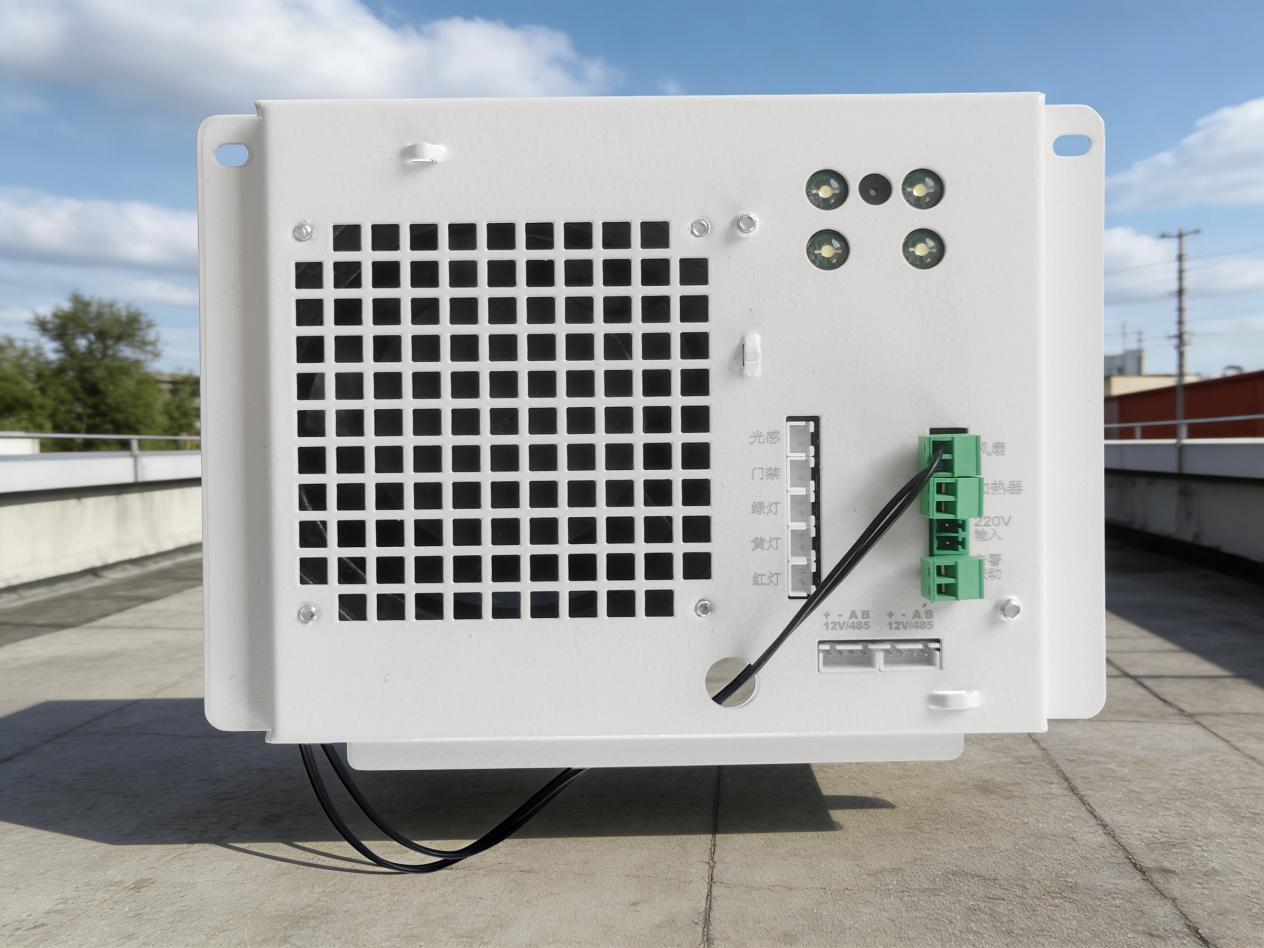

智能配电箱环境控制器。本产品专为配电箱、机柜等封闭电气环境设计，集环境监测、设备控制、告警联动于一体，可实现对配电箱内部温度、湿度、光照、门禁状态的智能管理，确保电气设备安全稳定运行。
二、产品特点
多功能集成：集成散热风扇控制、加热器控制、LED照明、门禁监测、光感监测、告警输出等多种功能
智能联动：支持光感联动LED照明、温度联动风扇/加热器、门禁状态联动告警
多种输入/输出：提供12V输出供电、继电器告警输出、RS485通信接口
宽电压输入：AC 220V 直接供电，适配工业标准配电环境
模块化设计：接线简便，指示灯状态清晰，便于安装维护
三、技术参数
项目 | 参数 |
|---|---|
电源输入 | AC 220V 50/60Hz |
电源输出 | DC 12V（给外部设备供电） |
通信接口 | RS485（AB / +AB） |
控制输出 | 散热风扇、加热器、LED照明灯、告警红灯 |
输入信号 | 光感、门禁、热器（温度传感器） |
状态指示 | 绿灯（运行）、黄灯（告警/联动）、红灯（故障/告警） |
防护等级 | IP20（适用于配电箱安装） |
工作环境 | 温度：-20℃ ~ +60℃ / 湿度：≤95%RH（无凝露） |
四、接口说明
4.1 输入接口
标识 | 功能说明 |
|---|---|
光感 | 连接外部光照传感器，用于联动LED照明 |
门禁 | 连接门磁开关，检测箱门开关状态 |
热器 | 连接温度传感器或温控器，用于联动风扇/加热器 |
4.2 输出接口
标识 | 功能说明 |
|---|---|

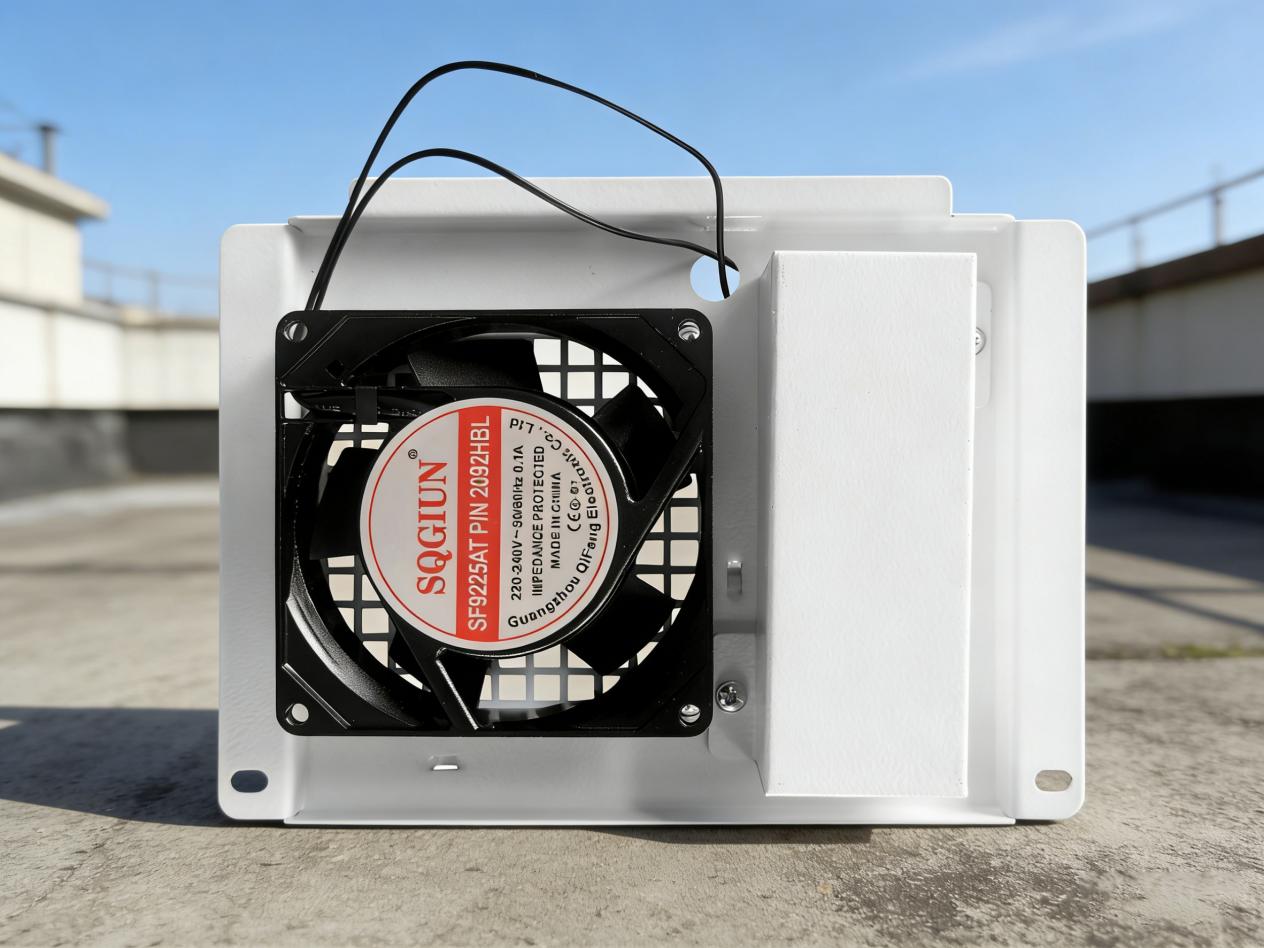

风扇 | 连接散热风扇（AC 220V） |
加热器 | 连接加热器（AC 220V） |
LED照明 | 连接LED照明灯（DC 12V） |
红灯/黄灯 | 告警指示灯输出 |
绿灯 | 运行状态指示灯 |
4.3 电源与通信
标识 | 功能说明 |
|---|---|
AC 220V输入 | 主电源输入 |
12V输出 | DC 12V电源输出（为传感器、指示灯等供电） |
AB / +AB | RS485通信接口（A/B线，+AB为带电源的485 |
五、安装与接线

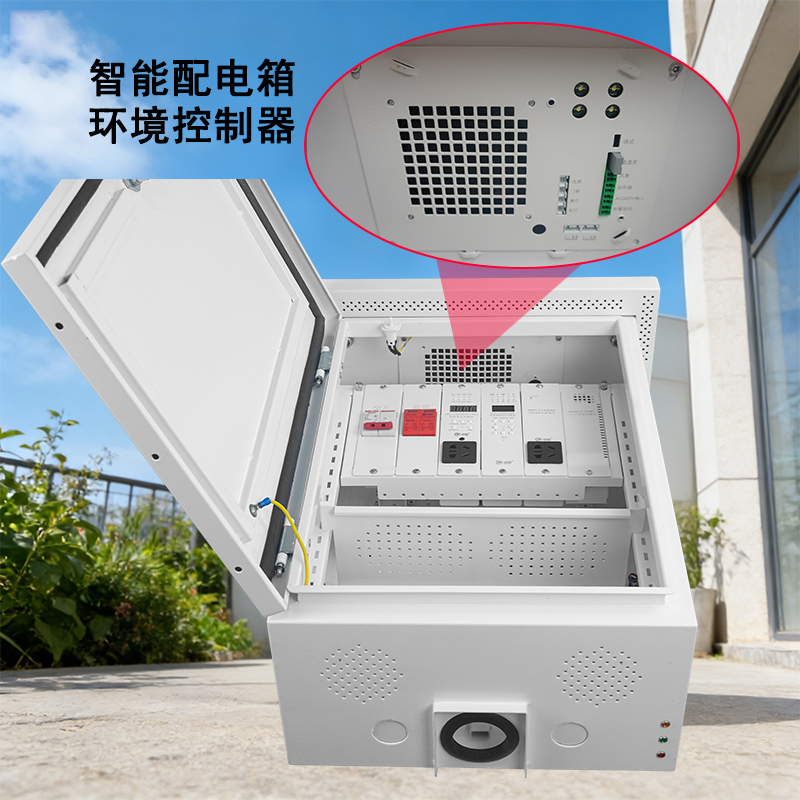

安装位置：将控制器固定在配电箱内合适位置，避免遮挡散热孔。
电源接线：将AC 220V接入对应端子，确保接线牢固，并做好绝缘处理。
传感器接线：根据标识连接光感、门禁、温度传感器。
负载接线：连接风扇、加热器、LED照明灯等负载，注意电压匹配。
通信接线：如需远程监控，连接RS485总线至上位机或采集器。
检查确认：接线完成后，检查各端子是否松动，确认无误后通电测试。
六、功能介绍与使用说明
6.1 运行状态指示
绿灯常亮：控制器正常运行
绿灯闪烁：通信中或待机状态
6.2 光感联动照明
当环境光照低于设定阈值且箱门打开时，自动开启LED照明灯
光照恢复或门关闭后，延时关闭照明
6.3 温度联动风扇/加热器
高温联动：当温度超过设定上限时，自动启动散热风扇
低温联动：当温度低于设定下限时，自动启动加热器
温度阈值可通过内部拨码或通信设置（具体请参考高级设置）
6.4 门禁监测与告警
门禁信号异常（非法开门或门未关好）时，触发告警输出
告警时红灯亮，同时可通过RS485上传告警信息
黄灯可作为预告警或联动状态指示
6.5 RS485通信
持Modbus RTU协议（具体寄存器地址请索取通信协议文档）
可远程读取温度、光照、门禁状态，并控制输出
七、常见故障与处理
故障现象 | 可能原因 | 处理方法 |
|---|---|---|
绿灯不亮 | 无电源输入 | 检查AC 220V是否接入，保险丝是否熔断 |
风扇不转 | 温度未达阈值 / 接线错误 | 检查传感器 / 确认风扇接线 |
照明灯不亮 | 光感故障 / 门未开 | 检查光感传感器 / 检查门磁开关 |
通信失败 | 485接线错误 / 地址冲突 | 检查A/B线是否接反 / 确认设备地址 |
红灯常亮 | 告警触发 | 查看门禁状态 / 检查温度是否超限 |
八、注意事项
断电操作：接线或维护前，请确保电源已切断。
负载匹配：请勿超过控制器额定负载（具体负载能力请参考产品标贴）。
防水防尘：本产品适用于室内配电箱，避免直接接触水或灰尘。
专业安装：建议由具备电气知识的专业人员进行安装调试。
合规使用：请遵守当地电气安全规范。
