纽脉NGW-P54440智能网关控制器
纽脉NGW-P54440智能网关控制器
这是纽脉（NIUMAI）品牌的NGW-P54440型智能网关控制器，是一款工业级物联网/动环监控核心设备，我们分面板、接口、功能三个维度拆解：

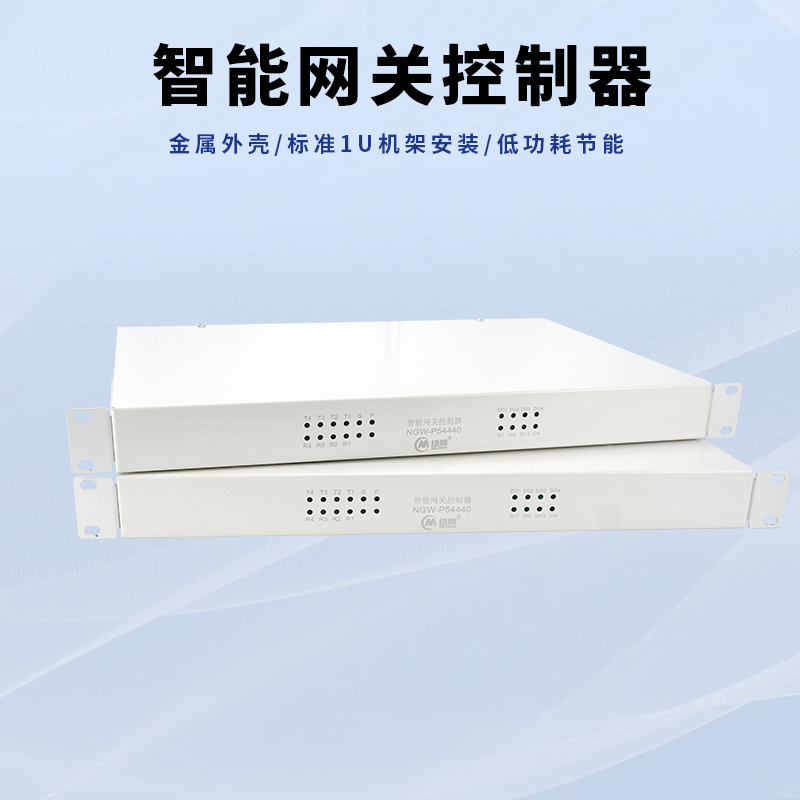

一、正面面板（上层设备）
1. 核心标识
中间标注了设备名称：智能网关控制器、型号：NGW-P54440，以及纽脉的品牌Logo，明确了设备身份。
2. 状态指示灯（左右两组）
区域 | 指示灯标识 | 功能说明 |
左侧组 | T4-T1、R4-R1、S、P | 通信/运行状态灯：<br>- T/R系列：4路收发状态灯，对应4路串口/数据通道的发送(T)、接收(R)状态<br>- S：系统运行灯（常亮/闪烁代表系统正常运行）<br>- P：电源指示灯（红色常亮代表设备通电正常） |
右侧组 | DO1-DO4、DI1-DI4 | 开关量状态灯：<br>- DO（Digital Output）：4路数字输出，灯亮代表对应输出通道激活<br>- DI（Digital Input）：4路数字输入，灯亮代表对应输入通道有信号触发 |

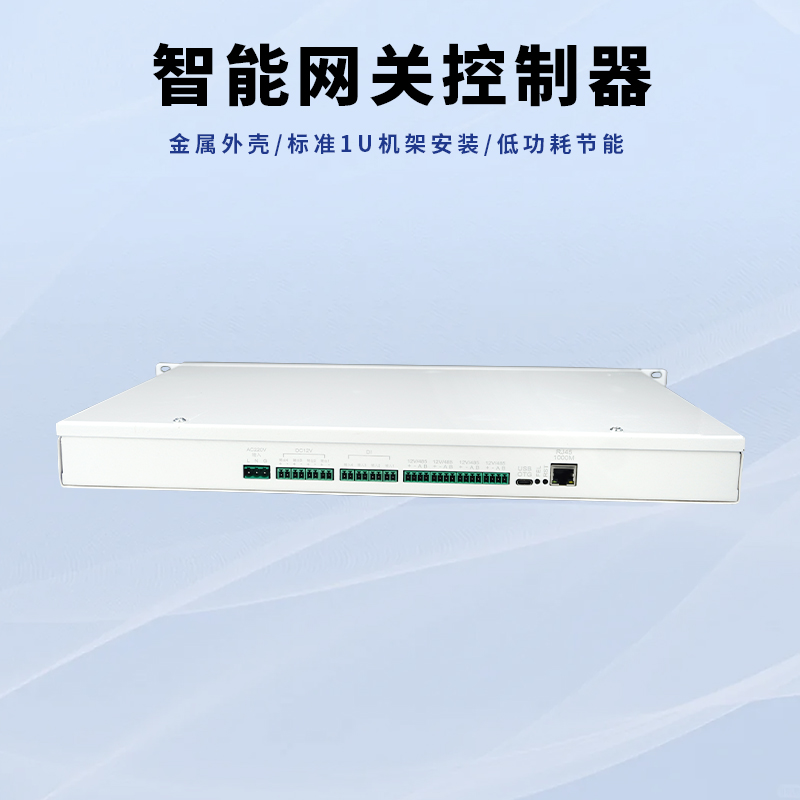

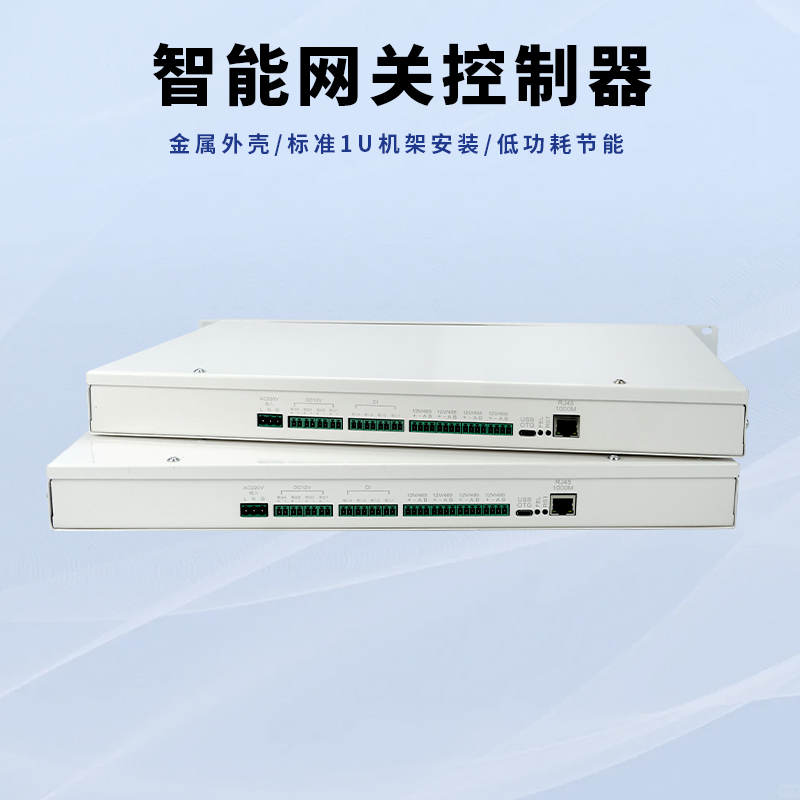

二、背面接口（下层设备）
从左到右依次为：
1. 电源输入区
AC220V输入
：L/N/G三个端子，支持标准市电220V供电，G为接地端子，用于工业场景防雷抗干扰。
DC12V输出
：4路DC12V输出端子（输出1-4），可直接给摄像头、传感器等外设供电，无需额外电源。
2. 开关量输入区（DI）
DI输入1-4
：4路干接点/湿接点输入端子，用于接入门磁、烟感、水浸、红外等传感器的开关量信号，实现环境状态采集。
3. 串口通信区
4路12V/485接口
：每路都标注
+ - AB
，支持RS485工业总线协议，可同时接入温湿度、电量、门禁等多个Modbus协议设备，是工业物联网的核心通信接口。
网口与调试区
USB OTG
：用于本地调试、固件升级或外接存储。
FEL/RST
：FEL为强制升级模式，RST为复位键，用于恢复出厂设置/重启设备。
RJ45 1000M网口
：千兆以太网口，用于接入局域网/互联网，实现远程监控、数据上传、云端管理。
三、设备核心功能与应用场景
1. 核心定位
这是一款工业级边缘计算网关/动环监控主机，核心作用是：
数据采集：汇聚传感器、串口设备、开关量信号的多源数据
协议转换：将RS485、DI/DO等工业协议转换为以太网协议
远程管控：通过网络实现机房、基站、智慧园区等场景的远程监控与控制
典型应用场景
机房/数据中心动环监控：温湿度、烟感、水浸、门禁、UPS、空调的统一管控
智慧园区/楼宇：弱电系统、照明、安防、能耗的集中管理
工业物联网：工厂设备数据采集、远程运维
基站/通信机房：动力环境监控、无人值守运维
3. 设计亮点
标准19英寸机架式设计，可直接安装在机柜中，适配机房部署
丰富的IO接口（4DI/4DO、4路RS485、4路DC12V输出），满足多设备接入需求
双电源输入（AC220V+冗余DC），保障工业场景稳定运行
千兆网口+本地调试接口，兼顾远程运维与现场调试
