4G单灯控制器，双灯调光控制器,LED路灯远程控制器，路灯调光控制器介绍
摘要：
4G路灯调光控制器支持单/双灯（1-2路）独立控制与0-10V无级调光。具备过压、欠压、漏电、短路、过载多重保护，实时监测市电（掉电告警）及负载状态（异常告警）。支持定时开关及亮度调节，可通过4G云平台及手机小程序远程监控、操作，实现智能节能管理。

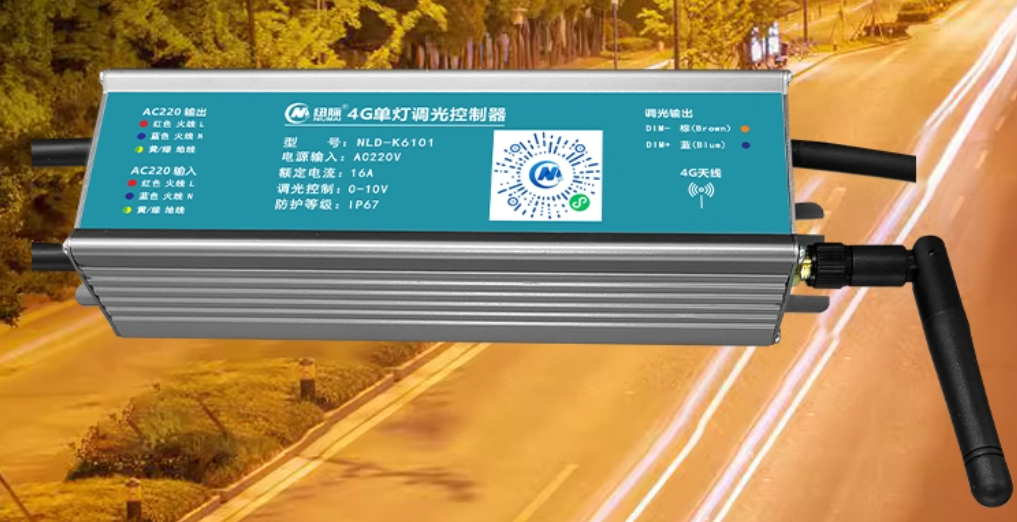

路灯控制器产品概述
纽脉智慧照明4G路灯调光控制器是一款集智能调光、远程监控、多重保护于一体的高性能路灯管理终端。专为现代智慧城市道路、园区、广场等户外照明场景设计，支持单灯/双灯灵活控制，提供0-10V精准调光，并可通过4G网络实现云端远程管理及手机小程序便捷操作，显著提升照明管理效率与节能效果。
路灯控制器核心功能
1.灵活控制：
支持单灯（1路输出）或双灯（2路输出）独立控制模式。
每路均支持0-10V模拟调光信号输出，实现灯光亮度0-100%无级平滑调节。
2.多重安全保护：
电气保护：具备过压保护、欠压保护、输出短路保护、过载保护、漏电保护，有效保障灯具及控制器自身安全。
状态监测与告警：
市电监测：实时监测输入市电状态。
掉电告警：市电异常中断时，立即通过4G网络向平台发送告警信息。
负载异常检测：实时监测灯具工作状态（如开路、灯具故障）。
异常告警：检测到灯具异常或控制器内部故障时，自动向管理平台及绑定手机发送告警通知。
3.智能调光与时控：
定时开关：可独立设置每路灯的精准开启与关闭时间。
0-10V调光控制：支持远程或本地设置任意亮度值（0-10V对应0-100%亮度）。可设置基于时间的调光曲线（如午夜后自动降低亮度至50%）。

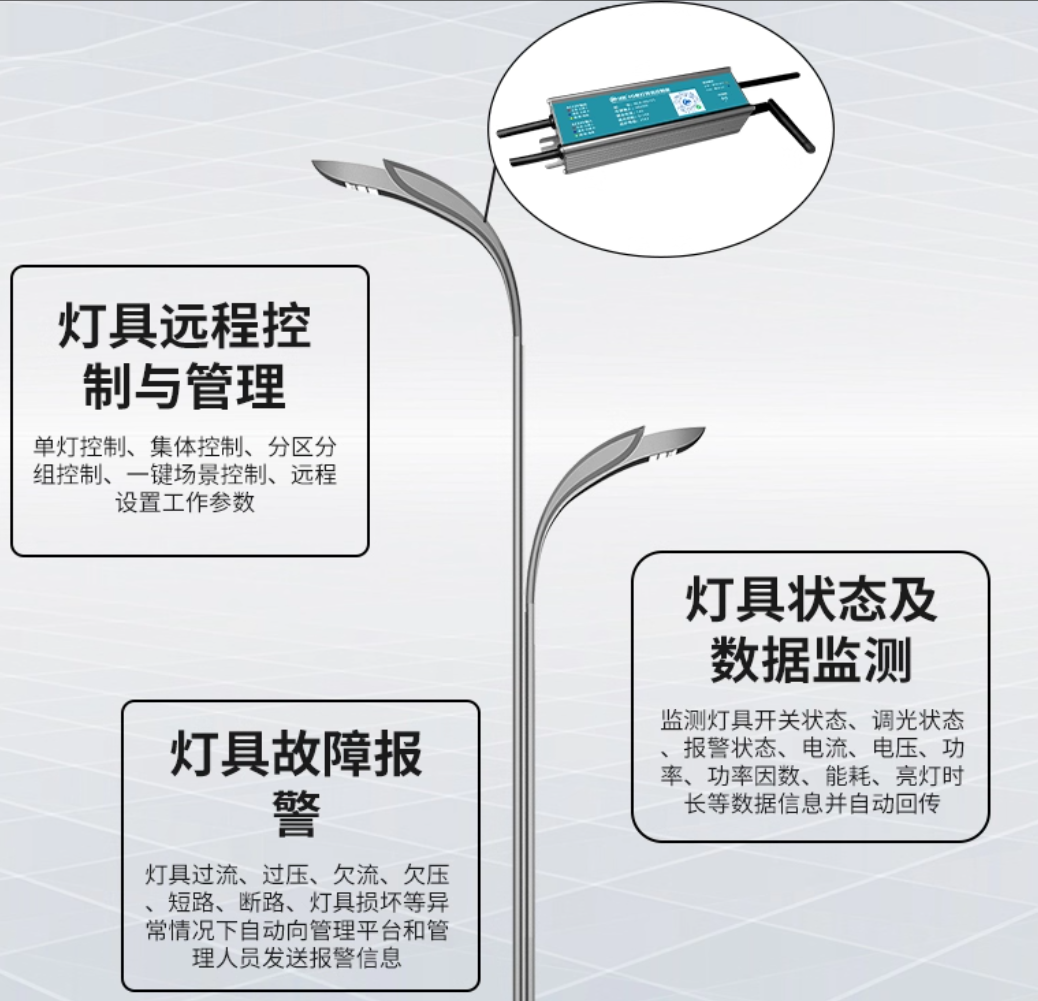

4.4G远程云监控：
内置4G通信模块，直接接入互联网。
通过专属云管理平台，实现远程：
单灯/双灯的开关控制。
亮度调节（0-100%）。
定时策略设置与管理。
实时状态监控（电压、电流、功率、开关状态、亮度、告警信息等）。
历史数据查询与能效分析。
告警信息接收与处理。
5.手机小程序控制：
支持通过微信小程序等移动端应用进行便捷操作：
随时随地查看路灯状态。
手动开关灯及调节亮度。
接收并查看告警推送。
管理设备信息。
路灯控制器技术参数
项目 | 参数规格 |
输入电源 | AC 180-265V, 50/60Hz |
输出路数 | 1路 或 2路 (独立可控可调光) |
调光接口 | 每路独立 0-10V 模拟输出 |
额定负载 | 每路最大 10A (阻性负载) |
通信方式 | 4G LTE Cat1 |
控制方式 | 4G云平台、手机小程序 |
定时功能 | 支持多组周循环/天文时钟定时开关及调光 |
保护功能 | 过压、欠压、短路、过载、漏电（选配）、雷击（可选） |
告警功能 | 市电掉电、负载异常（开路/故障）、控制器故障 |
工作环境 | 温度：-40℃ ~ +75℃；湿度：10% ~ 95% RH (非凝露) |
防护等级 | IP65 (适用于户外) |
安装方式 | 侧边螺丝固定/3M强力胶 |
路灯控制器安装与接线
1.安装位置：选择通风良好、干燥、无易燃易爆物品、便于接线的配电箱或控制柜内，确保符合IP65防护环境要求。
2.断电操作：安装接线前务必断开总电源，并确认无电！

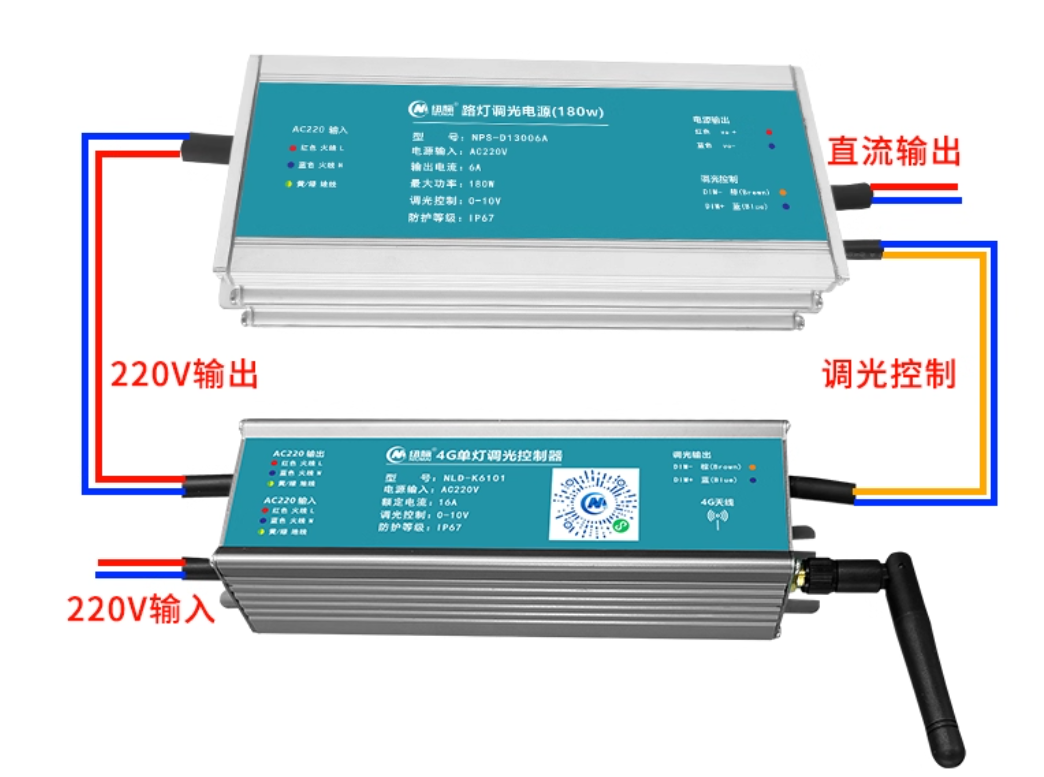

3.接线端子：请严格按照控制器壳体上的接线图标识连接：
电源输入(L,N)：连接市电火线(L)与零线(N)。
灯具输出(L1,N1;L2,N2)：分别连接至第1路和第2路灯具的火线与零线。
0-10V调光线(V+,V-/Dim+，Dim-)：对应连接至灯具的0-10V调光输入正极(+)与负极(-)。（注意：调光接口为无源输出，需灯具内部提供回路）
接地端子(PE)：必须可靠连接至大地接地线，确保安全。
4.4G天线：将随附的4G天线牢固拧紧在控制器天线接口上，并尽量放置在信号良好位置。
路灯控制器操作说明(云端/小程序)
1.设备上电与入网：
正确接线并检查无误后，接通市电。控制器指示灯（如Power，4G）应点亮，表示开始启动并尝试连接4G网络。
首次上电或更换SIM卡后，可能需要几分钟完成网络注册和平台连接（状态指示灯常亮或规律闪烁表示联网成功，具体参考产品指示）。
2.平台/小程序绑定：
登录设备供应商提供的云管理平台或打开指定手机小程序。
根据平台指引，通过扫描设备二维码或手动输入设备唯一编号（SN/IMEI）将控制器添加到您的账户下。
3.基本控制：
在设备列表中选择目标控制器。
开关控制：点击对应路灯的“开/关”按钮。
调光控制：拖动亮度滑块或在输入框输入具体数值（0-100%），点击“设置”或“确认”。
4.定时策略设置：
进入“定时任务”或“策略管理”页面。
创建新策略：选择控制器/具体路灯、设置执行动作（开+亮度/关）、设置执行时间（精确到分钟，支持多时间段和星期循环）。
启用策略并保存。
5.状态监控与告警：
平台/小程序主页或设备详情页实时显示电压、电流、功率、开关状态、亮度、信号强度等信息。
“告警中心”或“消息通知”页面会记录并显示所有触发的告警事件（掉电、负载异常、故障等），可设置告警推送至手机。
安全须知
1.安装、调试、维护必须由专业电工操作。
2.务必在断电状态下进行接线操作！
3.确保接地（PE）线连接牢固可靠，这是防止触电的关键。
4.请勿在易燃易爆、强腐蚀性气体、严重粉尘或淋水环境中使用（即使IP65，也需安装在防护箱体内避免直接喷淋）。
5.负载功率请勿超过控制器额定容量。
6.定期检查接线是否松动，天线是否连接良好。
7.出现故障或持续告警时，请及时联系专业维修人员，勿自行拆解。
路灯控制器故障排除
现象 | 可能原因 | 建议检查/处理 |
指示灯不亮 | 电源未接通；输入电源故障；控制器损坏 | 检查输入电源电压；检查接线；联系售后 |
4G信号灯异常（不亮/闪烁异常） | SIM卡未插好/欠费/无效；天线未接好/损坏；网络信号差；模块故障 | 检查SIM卡状态与安装；检查天线连接；尝试移至信号更好位置；联系售后 |
某路灯不亮 | 灯具故障；该路输出线路故障；控制器该路输出故障；定时策略未到开启时间 | 检查灯具及线路；平台上检查该路状态及定时策略；尝试手动开启；联系售后 |
无法调光或调光异常 | 灯具调光接口故障；0-10V接线错误/接触不良；灯具不支持0-10V调光；控制器调光接口故障 | 检查灯具调光功能与接线；检查控制器调光端子输出是否正常（需万用表测量）；联系售后 |
收到“市电掉电”告警 | 市电确实中断 | 检查供电线路 |
收到“负载异常”（开路/故障）告警 | 灯具损坏；灯具与控制器间线路断路；灯具驱动器故障 | 检查对应灯具及连接线路 |
无法连接云平台/小程序 | 4G网络问题；平台服务异常；设备未成功注册；账号/设备绑定问题 | 检查设备4G信号与状态；确认平台服务正常；确认设备已正确绑定到您的账户；重启设备尝试；联系平台客服 |
温馨提示：
充分利用定时调光功能可大幅降低能耗。建议根据季节变化和实际需求调整开关灯时间及午夜后的亮度水平。定期查看平台数据报告，优化照明策略。
