数据中心机柜-UPS电力机柜动环监控系统深化设计方案

数据中心机柜动环监控系统深化设计方案

摘要

本文旨在阐述一套先进的数据中心机柜动环监控系统的深化设计方案。方案针对传统运维模式下机柜微环境管理盲区问题，进行了详尽的需求分析，提出了以智能传感、边缘计算、云边协同为核心的总体架构。系统通过集成电力、环境、安防、设备状态等多维度监控，实现对UPS、空调、服务器等关键设施的实时感知、智能告警、联动控制与远程管理。本文详细论述了系统的功能特点、分层系统结构、多协议兼容等关键技术，并列出了主要设备的技术参数与清单。该系统设计可显著提升数据中心基础设施的可用性、安全性与运维效率，为实现智能化运维提供坚实保障。

第一章：需求分析

随着企业数字化转型深入，数据中心机柜内承载的业务系统重要性日益凸显。机柜内部的供电、温度、湿度、物理安全等微小隐患，都可能引发严重的宕机事故。传统人工巡检方式存在时效性低、工作量大、无法预见性预警等固有缺陷，无法满足现代数据中心对高可用性与智能化运维的迫切需求。因此，建设一套全方位的机柜动环监控系统已成为保障业务连续性的关键基础设施。

核心需求如下：

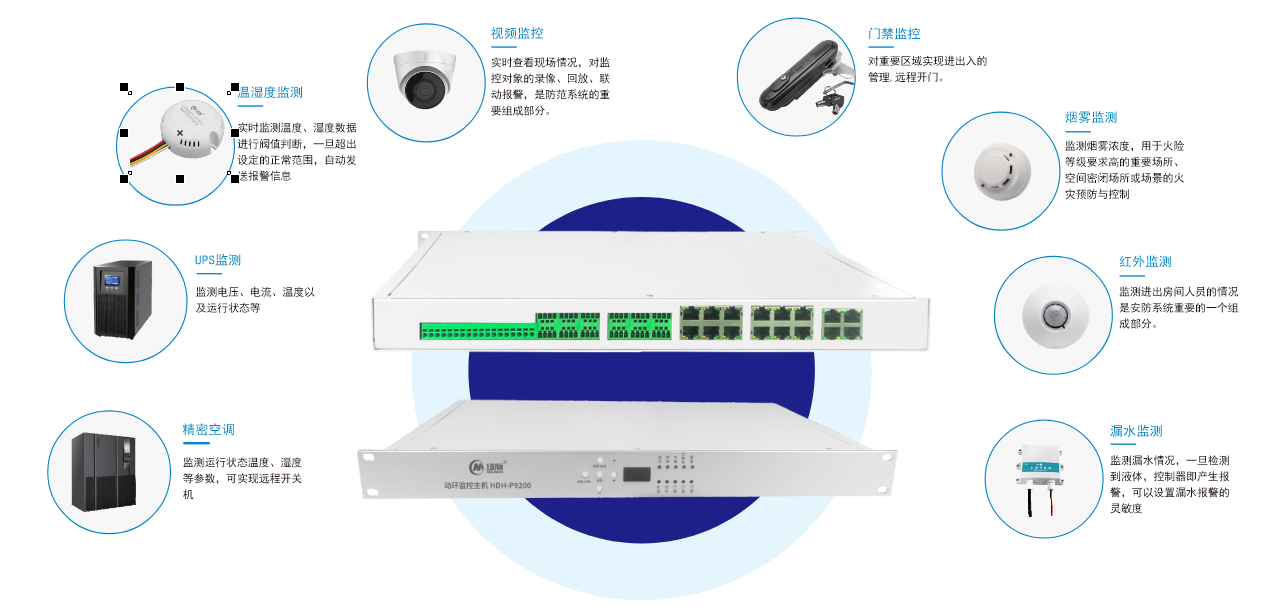

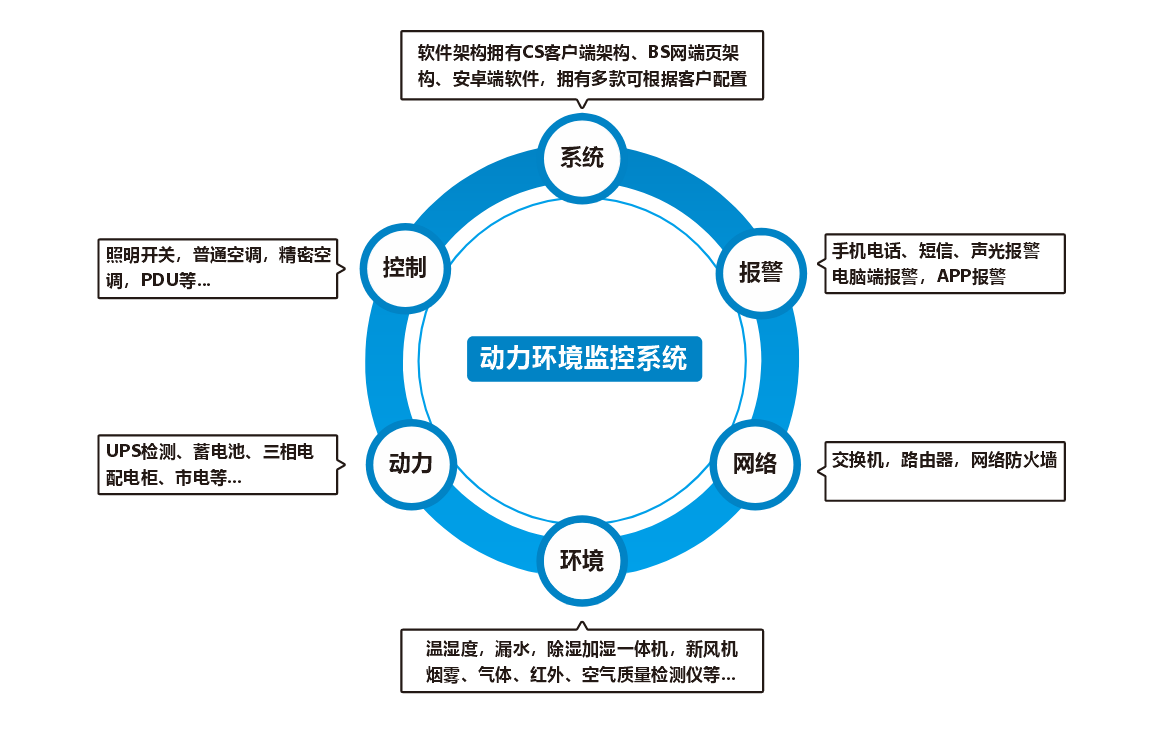

全面化监控需求：

需对机柜内所有关键参数进行7x24小时不间断采集，涵盖：

电力参数：输入总路及智能PDU分路的电压、电流、功率、电能；UPS的运行状态、负载率、电池健康度；单台关键服务器的电流。

环境参数：机柜内上、中、下不同层次的温湿度；烟雾、明火（可选漏水）的早期探测。

安防参数：柜门的开关状态、开锁身份验证记录、暴力入侵振动感应。

设备状态：服务器、交换机的在线/离线状态、CPU与内存利用率、端口流量。

制冷状态：空调的运行模式、设定温度、回风温度、压缩机状态及故障代码。

智能化告警需求：

系统必须建立多层级、多途径的告警机制。一旦监测数据超越预设阈值，应立即通过平台界面、手机APP、短信、电话、本地声光等多种方式，将准确的告警信息（时间、位置、事件、数值）推送至运维人员，确保告警不漏报、不延误。

自动化联动需求：

系统应能基于预设策略，自动执行控制逻辑，将故障消除在萌芽状态。例如：温度超限自动启动备用风机、非法入侵联动视频抓拍并触发声光威慑、烟雾报警联动电源切断，形成“感知决策执行”的闭环管理。

远程化运维

需求：

运维人员应能通过Web浏览器、手机APP等终端，随时随地安全访问系统，查看实时数据、历史曲线，并授权进行远程操作（如设备重启、远程断电/合闸），实现“无人值守”机房的管理模式。

数据化分析需求：

系统需具备强大的数据存储与分析能力，能自动生成各类报表（如电能效率PUE趋势分析、容量预警报告、历史事件分析），为基础设施优化、成本控制与战略规划提供数据决策支持。

第二章：总体设计

2.1设计原则

本系统设计遵循可靠性、先进性、可扩展性、易用性、安全性五大原则。采用模块化设计，保证系统稳定运行的同时，便于未来平滑扩容升级。

2.2系统架构

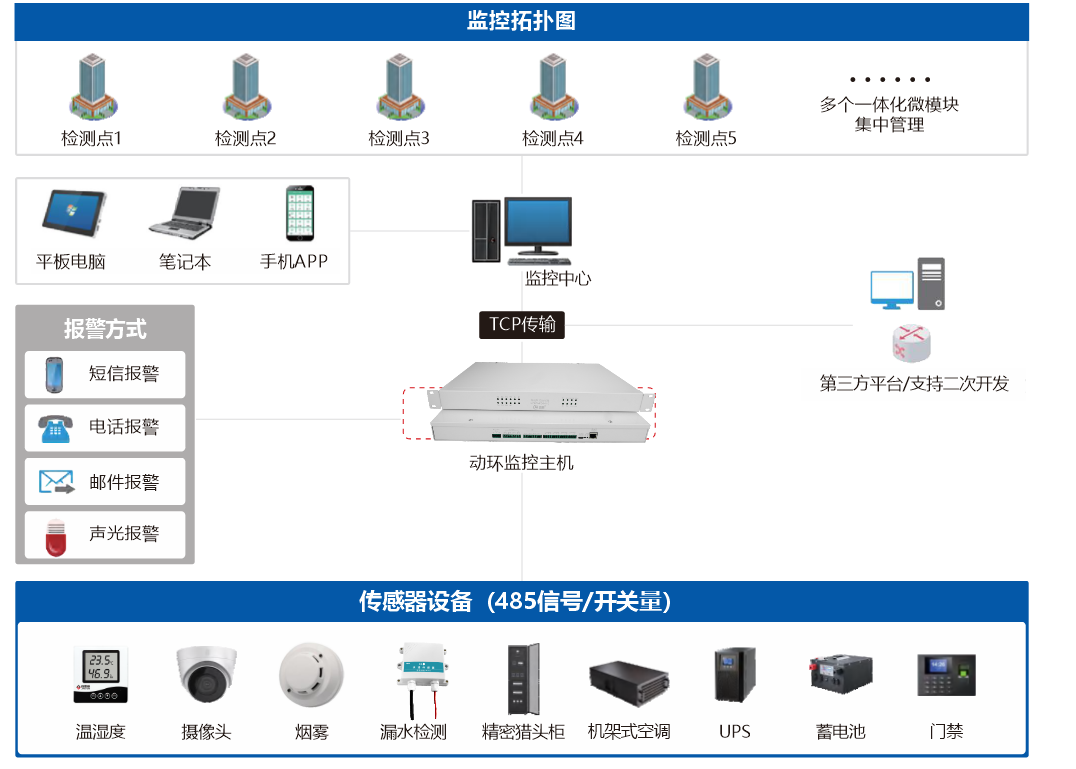

系统采用“传感层、采集控制层、平台应用层”三层分布式架构，逻辑清晰，职责分明。

传感层：

由各类传感器和智能设备构成，负责前端数据采集，是系统的“神经末梢”。

采集控制层：

以机柜动环监控主机为核心，负责协议转换、数据汇聚、边缘计算与本地联动，是系统的“神经中枢”。

平台应用层：

即软件平台，负责数据可视化、告警管理、报表分析及提供人机交互界面，是系统的“大脑”。

该系统架构支持云边协同，即便在网络中断的情况下，边缘侧的采集控制层仍能独立执行关键的监控和联动任务，极大提升了系统的可靠性。

第三章：功能特点

3.1.全景可视监控：

提供统一的Web可视化门户，以3D机房、机柜列、单机柜等多种视图，直观展示所有监控参数的实时状态与告警信息。

3.2.多级智能告警：

支持自定义告警规则、告警级别、告警时段和告警接收组。支持告警升级机制，未确认的告警会自动升级通知更高级别负责人。

3.3.灵活策略联动：

内置强大的图形化规则引擎，用户可通过简单的“IFTHEN”逻辑，自定义复杂的联动场景，无需编程即可实现自动化运维。

3.4.全移动端运维：

提供功能完整的手机APP，支持实时数据查看、告警接收与确认、远程控制操作，让运维工作摆脱地理限制。

3.5.深度数据分析：

内置数据仓库与报表工具，可生成能耗、容量、可用性、历史事件等多维度分析报表，并支持自定义报表与定时发送。

3.6.高可用与安全：

监控主机支持断网续传，保证数据完整性。系统具备严格的角色权限控制（RBAC），所有操作留有审计日志，保障系统安全。

第四章：系统结构

本系统的物理与逻辑结构如下图所示（以文字描述）：

4.1.传感层设备：

通过各类接口接入采集层。

数字/模拟接口：温湿度传感器、电流互感器（CT）、干接点烟雾传感器、门磁、振动传感器。

RS485/Modbus协议：智能空调控制器、智能微断、某些品牌的UPS。

网络SNMP/IP协议：智能PDU、网络设备（服务器/交换机）、带网卡的UPS、精密空调。

4.2.采集控制层核心：

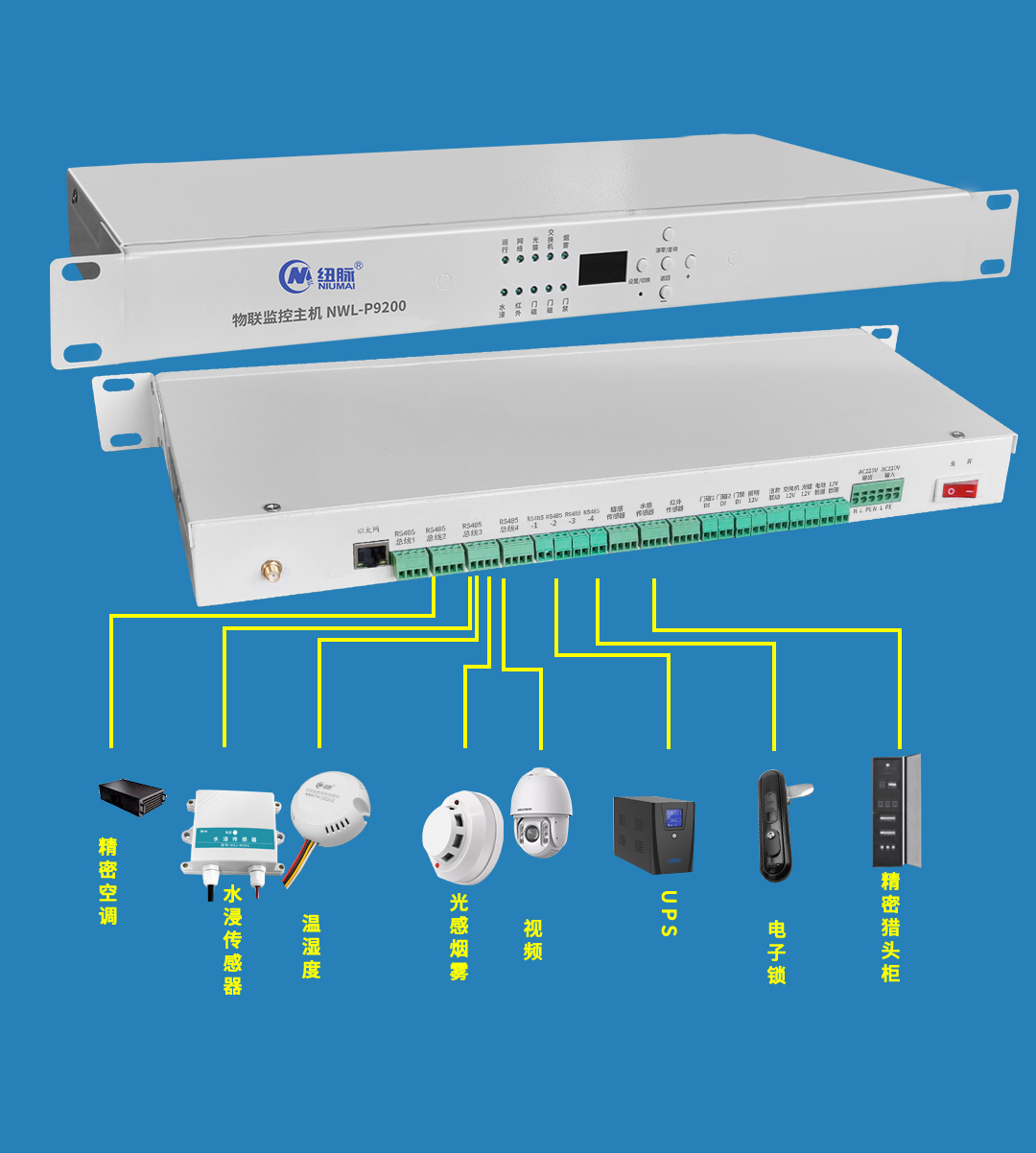

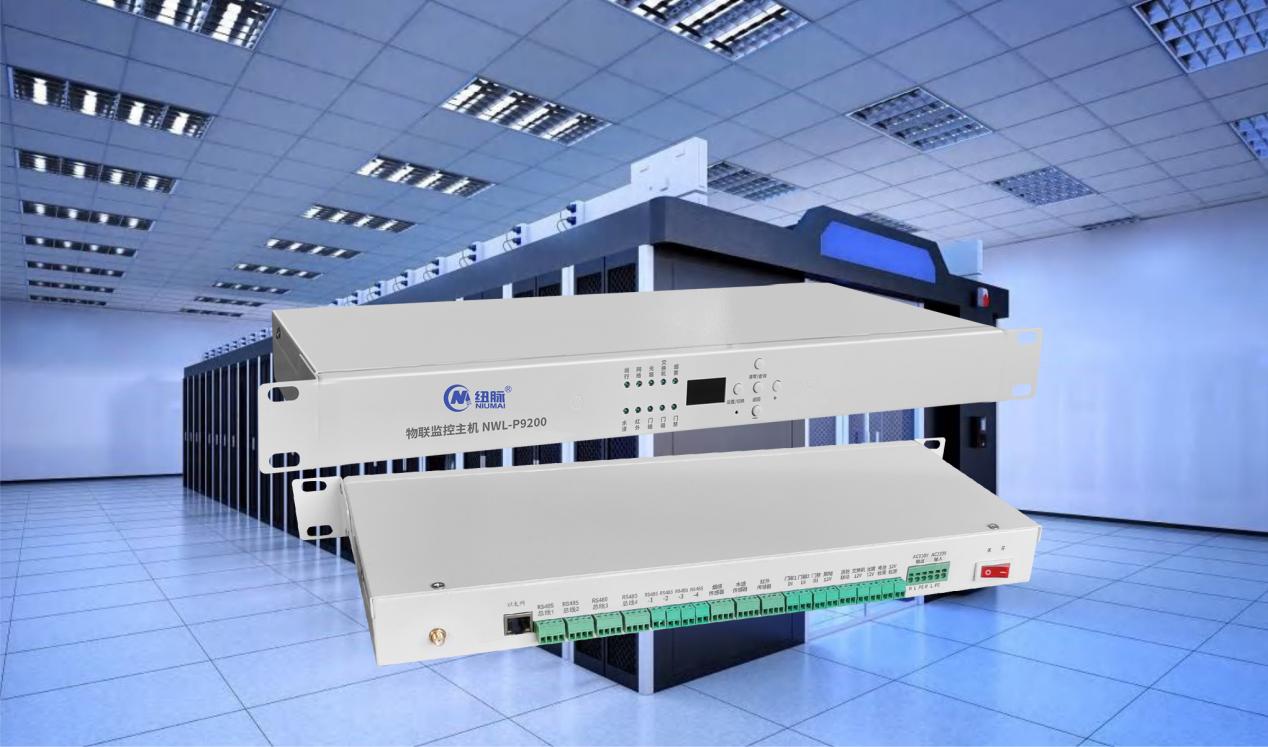

机柜动环监控主机。它提供丰富的接口：

DI口：接收干接点信号（如烟感报警、门磁开关）。

DO口：输出控制信号（如控制声光报警器、照明灯）。

AI口：接收模拟量信号（如05V输出的CT信号）。

RS485口：通过Modbus协议采集串口设备。

LAN口：通过SNMP/IP协议采集网络设备，并上传数据至平台。

4.3.平台应用层：

数据服务：接收、处理、存储海量监控数据。

Web服务：提供浏览器访问的HMI界面。

告警服务：管理告警引擎和通知通道。

数据库：存储配置、历史数据、事件日志。

API服务：提供与上级网管平台（BMS、NMS）集成的接口。

第五章：关键技术

5.1.多协议兼容技术：

监控主机内置强大的协议库，支持ModbusRTU/TCP、SNMPv1/v2c/v3、HTTP/HTTPSAPI、MQTT等工业标准协议，消除设备异构性带来的集成壁垒。

5.2.边缘计算技术：

将联动控制逻辑下沉至监控主机执行，大幅降低联动响应延迟（毫秒级），并在网络中断时保持关键联动功能有效，提升系统自治性和可靠性。

5.3.云边协同技术：

边缘侧负责实时性要求高的采集与控制，云端平台负责海量数据存储、深度分析和全局管理，二者协同工作，实现资源最优配置。

5.4.智能数据压缩与断线续传：

采用优化算法对数据进行压缩和缓存，在网络恢复后自动续传断线期间的历史数据，保证数据曲线的完整性。

第六章：主要设备参数与清单

总结

本深化设计方案构建了一套技术先进、架构稳健、功能完善的机柜动环监控系统。它从根本上改变了被动救火式的运维模式，通过一体化监控、智能化预警、自动化联动，实现了对机柜微环境的“事前预防、事中响应、事后分析”的全程主动式管理，显著提升数据中心的运营韧性、安全水平与管理效率，是现代化数据中心不可或缺的基础管理平台。
