面向智慧交通的电子警察路口全要素智能物联运维系统设计方案

面向智慧交通的电子警察路口全要素智能物联运维系统设计方案

摘要

本方案针对当前电子警察路口运维管理粗放、故障响应滞后的核心痛点，创新性地提出以“智能工业物联网交换机”为核心，构建“物联网路口机柜”与“抱杆物联网机箱”两级边缘智能节点的全要素运维体系。通过深度集成感知、通信、计算与控制能力，实现对路口“网、电、环、安”状态的统一采集、智能分析与远程管控，推动运维模式从“被动抢修”向“主动预防”与“精准处置”的根本性变革，为智慧交通基础设施的数字化管理树立新范式。

一、 现状与核心问题分析

当前，城市电子警察系统规模持续扩张，路口设备密度不断增加，涵盖高清摄像机、补光灯、边缘计算单元、网络设备及配套的供电、防护设施。然而，传统建设与运维模式面临严峻挑战：

运维依赖人工，效率低下且成本高昂：设备状态依赖定期人工巡检或被动故障上报，故障发现滞后、定位困难，平均修复时间长，运维人力与车辆成本高。

系统间孤立形成“数据孤岛”：网络、动力、环境等设备分属不同子系统，数据无法互通，缺乏全局视角与关联分析能力。

缺乏预测性维护能力：无法通过数据趋势预警电源老化、光纤衰减、温度升高等潜在风险，只能在故障发生后处置。

物理安全管理薄弱：户外机柜/机箱的非法开启、设备盗窃等事件难以实时感知与记录。

能源管理粗放：无法精确计量路口能耗，不利于节能策略制定。

问题的根源在于传统路口网络设计中，交换机仅作为“哑管道”，未能发挥其作为数据汇聚节点的潜在价值。

二、 解决方案概述

本方案构建以智能工业物联网交换机为神经中枢，以物联网路口机柜和抱杆物联网机箱为承载主体的分层分布式智能运维系统。核心思路包括：

设备重构：将传统机柜/机箱升级为集成智能工业物联网交换机的“物联网机柜/机箱”。

数据融合：利用交换机多协议能力，统一采集并上传网络、动力、环境、安防等全要素数据。

智能运维：基于云平台实现故障预警、根因定位、远程处置与能效管理。

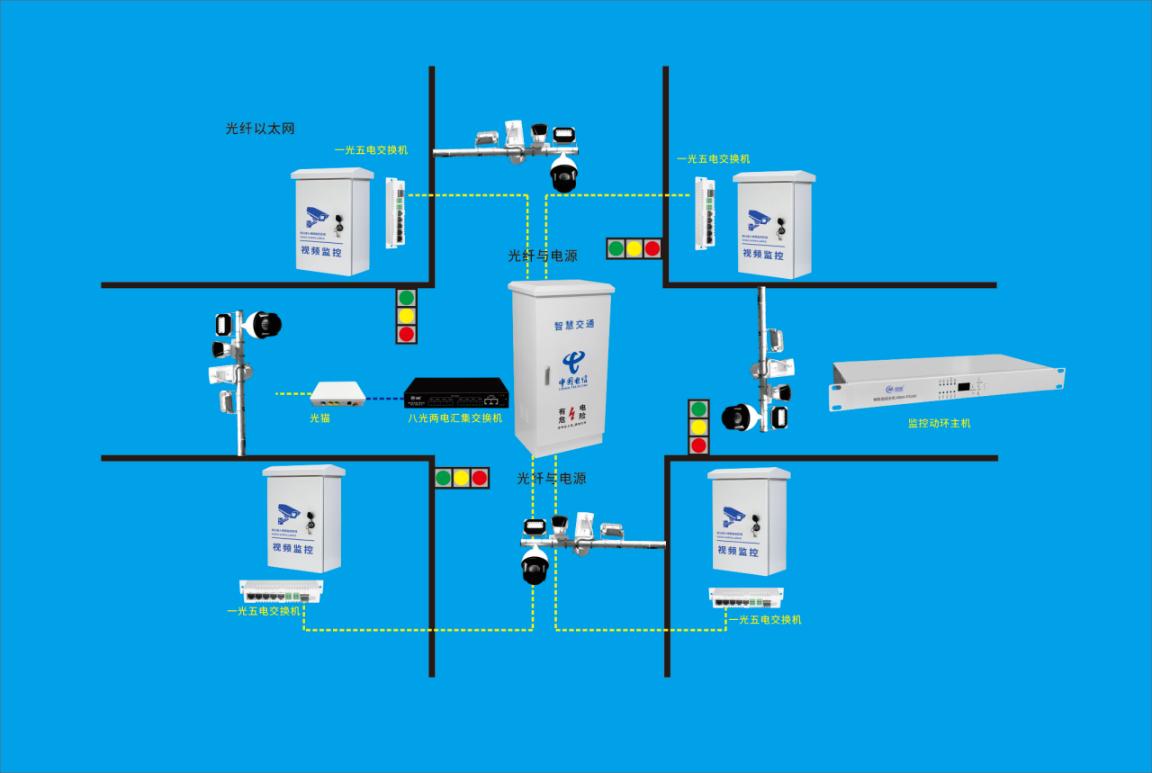

三、 系统总体架构设计

系统采用“云边端”三层架构：

云端智能运维平台：提供设备管理、数据可视化、告警中心、规则引擎、报表与远程控制入口。

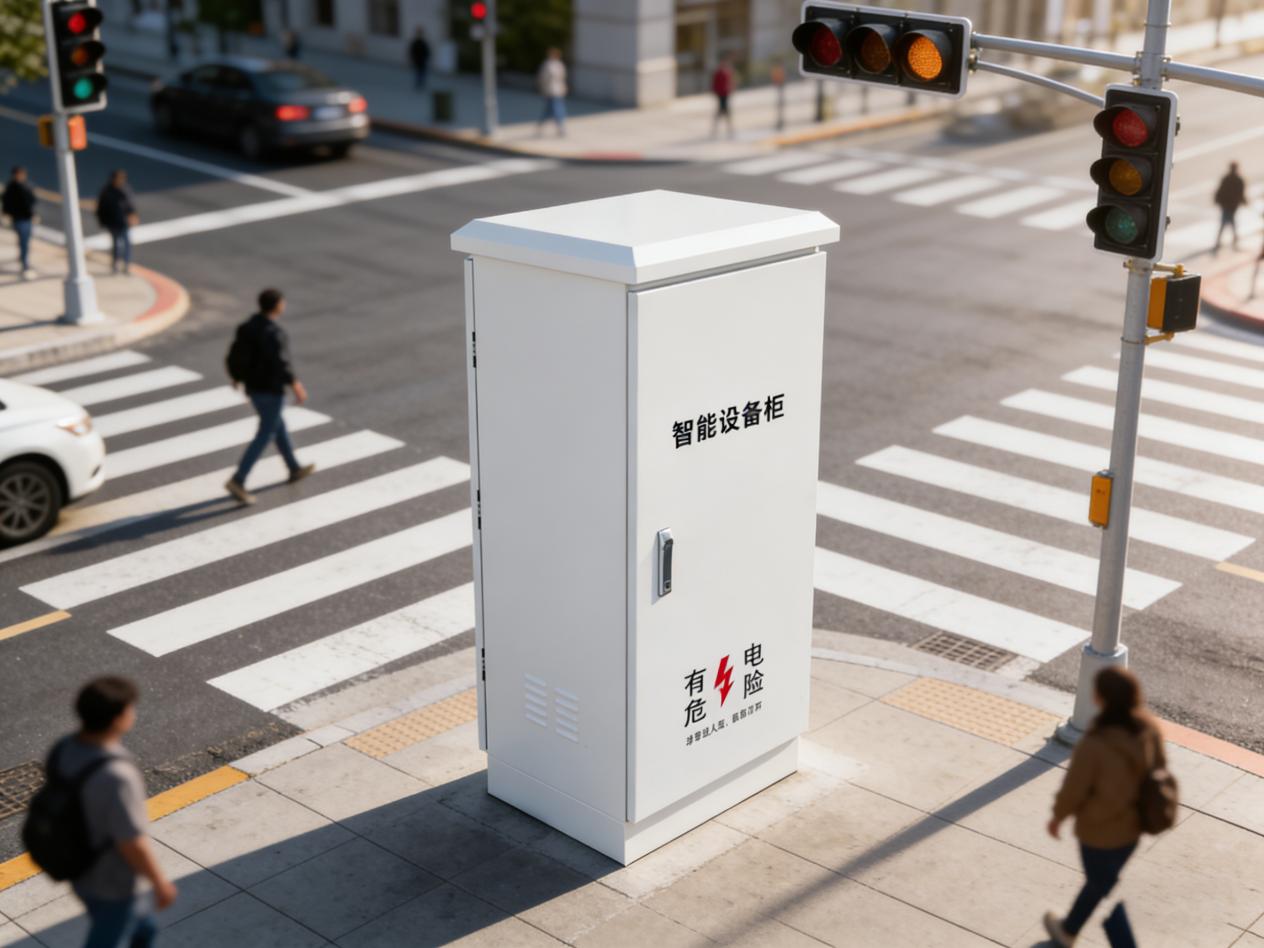

边缘智能节点（路口级）——物联网路口机柜：

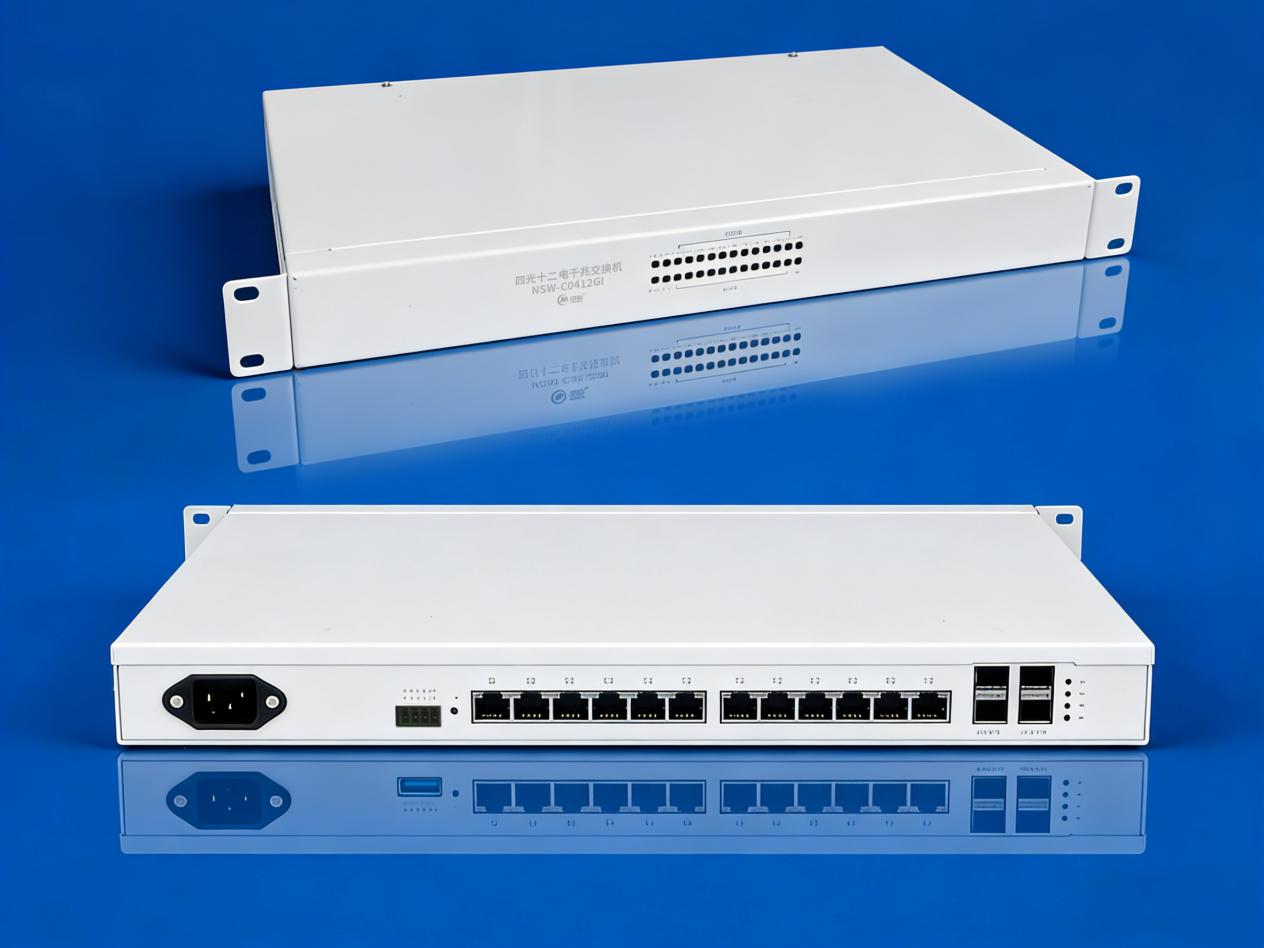

核心设备：机架式 4光12电工业物联网交换机。

职能：

网络汇聚：通过4光口下联4个方向抱杆物联网机箱。

物联汇聚：通过RS

485接入智能电表、温湿度传感器、智能PDU、电子锁、水浸传感器、告警抓拍单元等。

边缘计算：本地数据滤波、压缩、阈值判断。

统一上行：通过电口上联业务网络，并以

MQTT over TCP/IP

 协议上传运维数据。

边缘智能节点（方向级）——抱杆物联网机箱：

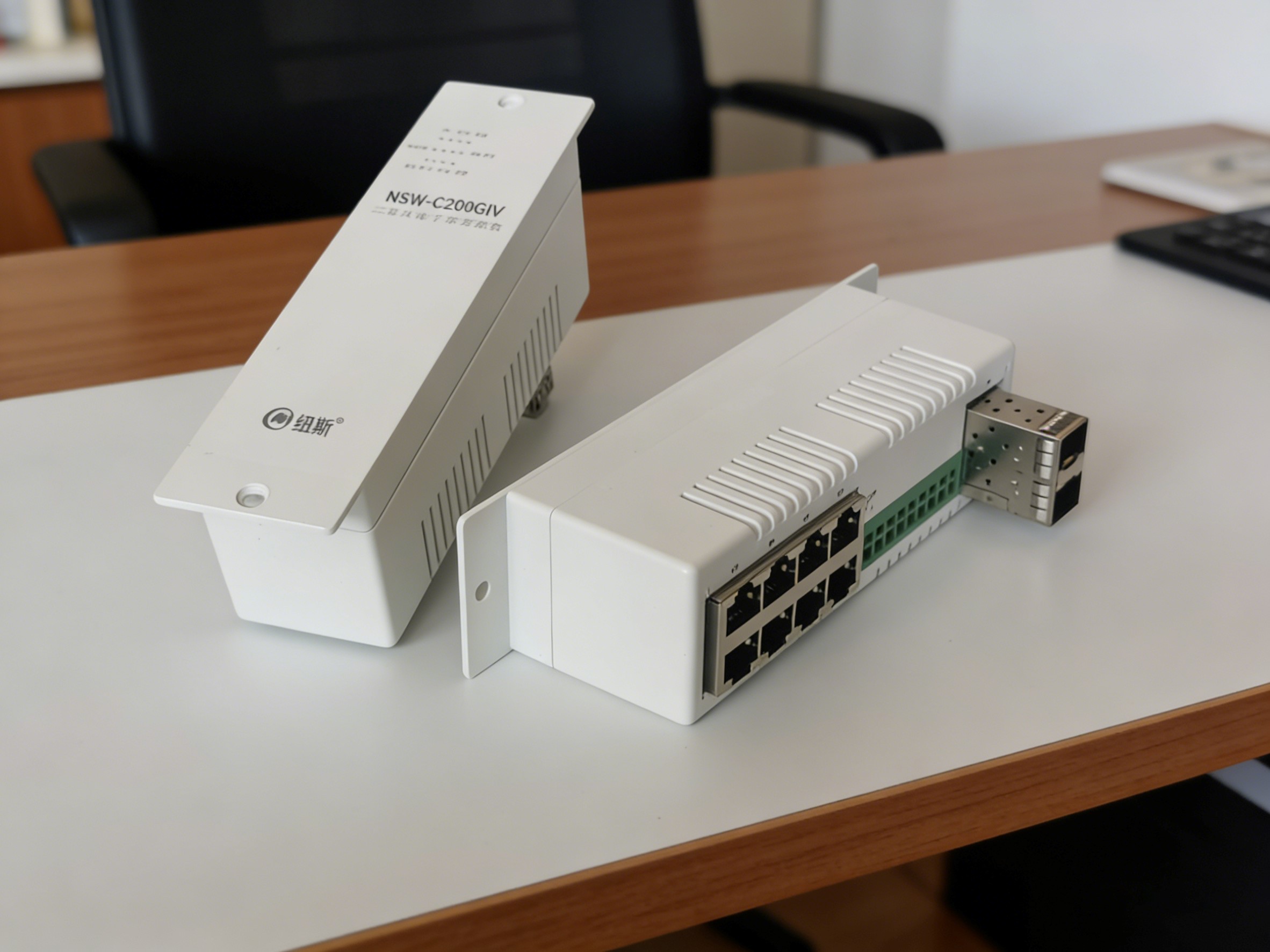

核心设备：2光8电工业物联网交换机。

职能：

设备接入：8电口接入本方向摄像机。

环境监控：通过RS

485接入箱内温湿度传感器、门磁开关。

状态上报：采集数据通过光纤上行至核心交换机或直接经MQTT上报。

四、 核心概念：智能工业物联网交换机

智能工业物联网交换机是本方案的基石，是在工业以太网交换机基础上深度融合物联网关功能、边缘计算能力及行业协议栈的复合型设备。它实现了从“数据通道”到“智能节点”的角色升华，在路口场景中扮演区域控制器、协议转换器、数据预处理单元和通信网关的四重角色。

五、 核心特点

工业级高可靠设计：宽温（40℃~75℃）、IP40+防护、防雷防浪涌、无风扇，适应户外恶劣环境。

全IP化与开放通信栈：独立IP，原生支持TCP/IP、MQTT、HTTP/HTTPS，适合海量设备状态上报与指令下发。

强大的多协议物联网关能力：内置多路RS485/RS232，支持 Modbus RTU、DL/T645 等工业协议，直接连接非IP智能设备。

嵌入式边缘智能：支持本地数据预处理、阈值判断、告警生成与简单联动控制，减轻云端压力。

深度自感知与远程可管控性：监控光模块数字诊断信息（光功率、温度）、设备内部状态，支持远程端口启停。

双平面数据安全承载：通过VLAN、QoS隔离视频业务数据平面与高优先级运维管理数据平面。

六、 主要支撑技术

MQTT协议：设备与云平台通信的核心，支持“遗嘱消息”、主题订阅，实现低带宽、异步通信。

Modbus RTU协议：交换机与485传感器/执行器通信的标准工业协议。

边缘计算框架：内嵌轻量级计算环境，支持脚本或容器化应用运行。

光纤环网技术（如ERPS/MSTP）：可选，实现网络冗余与毫秒级自愈。

数字孪生技术：在云端创建物理设备虚拟映射，支持状态同步与预测分析。

七、 在智能交通电子警察行业的应用设计

一体化动环监控与能效管理：

实时展示电压、电流、功率、电能、温湿度、门状态。

生成能耗报表，支持节能策略制定。

预设阈值告警，即时推送。

智能预警与预测性维护：

光链路健康预测：监测光功率衰减趋势，预警光纤链路问题。

电源健康度评估：分析电压波动、谐波数据，预测电源模块老化。

热隐患分析：结合环境与设备温度，预警散热故障。

精准故障定位与远程处置

：

故障秒级定位：联动分析端口状态、供电、网络，快速定位故障源。

远程恢复操作：通过远程端口重启，快速恢复摄像机等设备软性故障。

增强型物理安全与联动

：

非法入侵告警：电子锁或门磁非法触发即时告警。

可视化证据留存：告警触发自动抓拍现场图像并上传。

远程锁控：授权情况下远程临时开锁。

运维流程数字化

：

告警自动生成电子工单，处理过程线上记录，形成可追溯闭环。

八、 结论

本方案通过引入智能工业物联网交换机，将传统电子警察路口升级为具备自我感知、诊断、报告与有限自恢复能力的“智慧路口细胞”。它不仅解决了传统运维响应滞后、成本高、管理粗放等痛点，更通过数据融合与智能分析，赋予交通管理部门预测性维护、精细化管理与科学决策的新能力。

该方案标准化、模块化的设计，易于复制推广至交通信号控制、公路监控、车路协同（RSU）等更广泛的路侧设施管理，是构建城市级“智慧道路数字底座”的关键组成，具有显著的行业示范价值与应用前景

行业应用：智能交通，电子警察，物联网路口机柜，抱杆物联网机箱，智能工业物联网交换机，边缘计算，物联网关，动环监控，预防性维护，远程运维，MQTT，Modbus，能效管理，安防联动，智慧道路数字底座。
