智能 IO采集控制模块蓝皮书
智能 IO采集控制模块蓝皮书
目录
1. 项目响应说明
2. 产品概述与项目适配性
3. 核心技术参数与性能指标
4. 硬件设计与工业级可靠性
5. 接口定义与接线规范
6. 通信协议与系统兼容性
7. 典型应用方案与项目落地能力
8. 安装调试与运维保障方案
9. 质量标准与检测报告承诺
10. 售后服务与技术支持体系
11. 附录:端子定义图、协议寄存器表
1. 项目响应说明
本技术蓝皮书针对本次投标项目中 “多通道信号采集与远程控制” 需求,提交我司工业级智能 IO 采集控制模块的完整技术方案。本产品完全响应招标文件中对动环监控、工业控制终端的功能、性能、兼容性与可靠性要求,可无缝接入项目现有监控平台,为项目提供稳定、高效的边缘数据采集与设备控制能力。
产品概述与项目适配性

2.1 产品定位
本产品是一款专为工业现场与机房环境设计的多通道 IO 采集控制终端,集数字量采集、开关量控制、模拟量扩展、RS485 工业通信于一体,可实现现场传感器信号集中采集、设备远程控制与数据上传,是项目动环监控系统、工业自动化系统的核心边缘节点设备。
2.2 项目适配性亮点
项目需求点 | 本产品适配方案 |
多信号类型采集 | 支持 DI 开关量、OA 模拟量双类型采集,适配门磁、烟感、温湿度等全类型传感器 |
远程设备控制 | 多路 DO 继电器输出,支持联动控制风扇、空调、报警装置,满足项目联动控制需求 |
标准协议兼容 | 支持 Modbus-RTU 工业协议,可无缝对接项目现有监控主机与 SCADA 平台 |
工业级稳定性 | 铝合金外壳 + 宽温设计,适配机房、基站、工业车间复杂电磁与温湿度环境 |
便捷部署运维 | 插拔式端子 + 壁挂 / 导轨双安装方式,降低项目现场安装调试成本 |
3. 核心技术参数与性能指标
序号 | 技术项目 | 参数指标 | 备注 |
1 | 主供电电压 | DC 12V ±10% | 宽电压适配,支持现场电压波动 |
2 | 负载供电输出 | DC 48V 多路输出 | 为项目外部 DC48V 设备供电 |
3 | 数字量输入(DI) | 4 路干接点输入,支持无源开关信号采集 | 兼容门磁、烟感、红外探测器 |
4 | 数字量输出(DO) | 4 路继电器输出,单路负载能力≥30V/1A | 可控制风扇、报警灯、继电器设备 |
5 | 扩展通道(OA) | 5 路通道,支持模拟量(0-5V/4-20mA)采集或开关量输出 | 适配温湿度、压力、变送器等设备 |
6 | 通信接口 | RS485,支持 Modbus-RTU 协议 | 标准工业总线,传输距离≥1200m |
7 | 通信参数 | 波特率:1200~115200bps 可配置,支持奇偶校验 | 兼容项目主流监控系统参数 |
8 | 工作温度 | -20℃ ~ +70℃ | 适配机房、户外机柜等宽温环境 |
9 | 防护等级 | IP55 | 防尘、防轻微碰撞,适配机柜安装场景 |
10 | 安装方式 | 壁挂式 / 导轨式双兼容 | 适配项目机柜、墙面等多种部署场景 |
11 | 抗干扰设计 | 铝合金屏蔽外壳、TVS 防雷保护、电源防反接 | 满足工业现场 EMC 抗干扰要求 |
12 | 状态指示 | 电源、通道状态全 LED 指示 | 便于项目现场调试与故障排查 |
4.
硬件设计与工业级可靠性

4.1 工业级硬件架构
外壳设计:铝合金型材外壳,表面磨砂氧化工艺,兼具散热性能与电磁屏蔽能力,有效抵御现场电磁干扰。
接线端子:采用绿色插拔式工业端子,额定电流≥5A,免焊接设计,支持快速接线与后期维护更换,降低项目现场施工风险。
保护电路:内置电源防反接、过流保护、TVS 防雷电路,适配机房、基站等易受电压波动影响的场景。
4.2 可靠性保障
产品出厂经过 72 小时老化测试、高低温循环测试与 EMC 电磁兼容测试,平均无故障工作时间(MTBF)≥50000 小时。
支持宽电压输入与宽温工作范围,可稳定运行于项目现场的复杂环境中,保障系统全年无间断运行。
5. 接口定义与接线规范

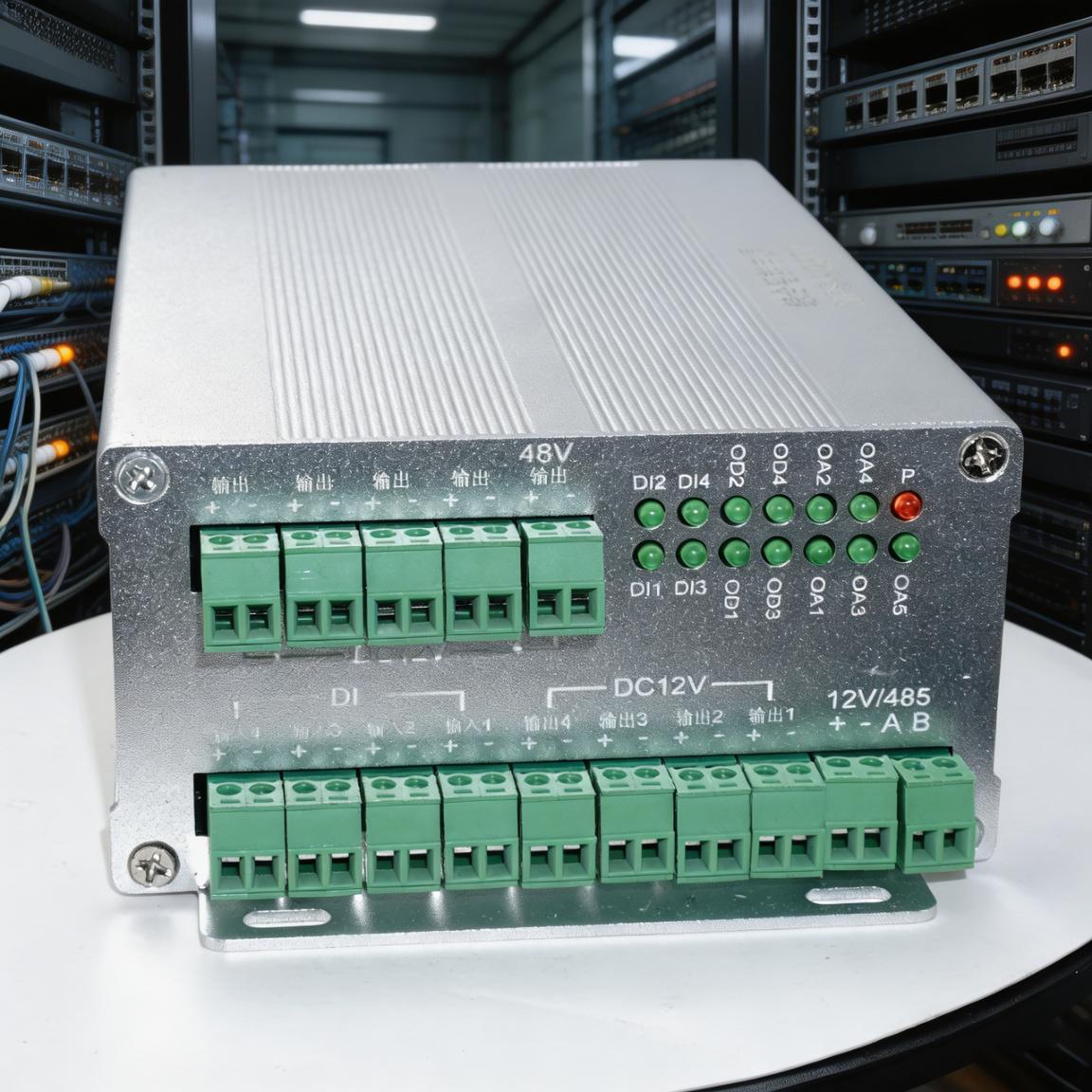

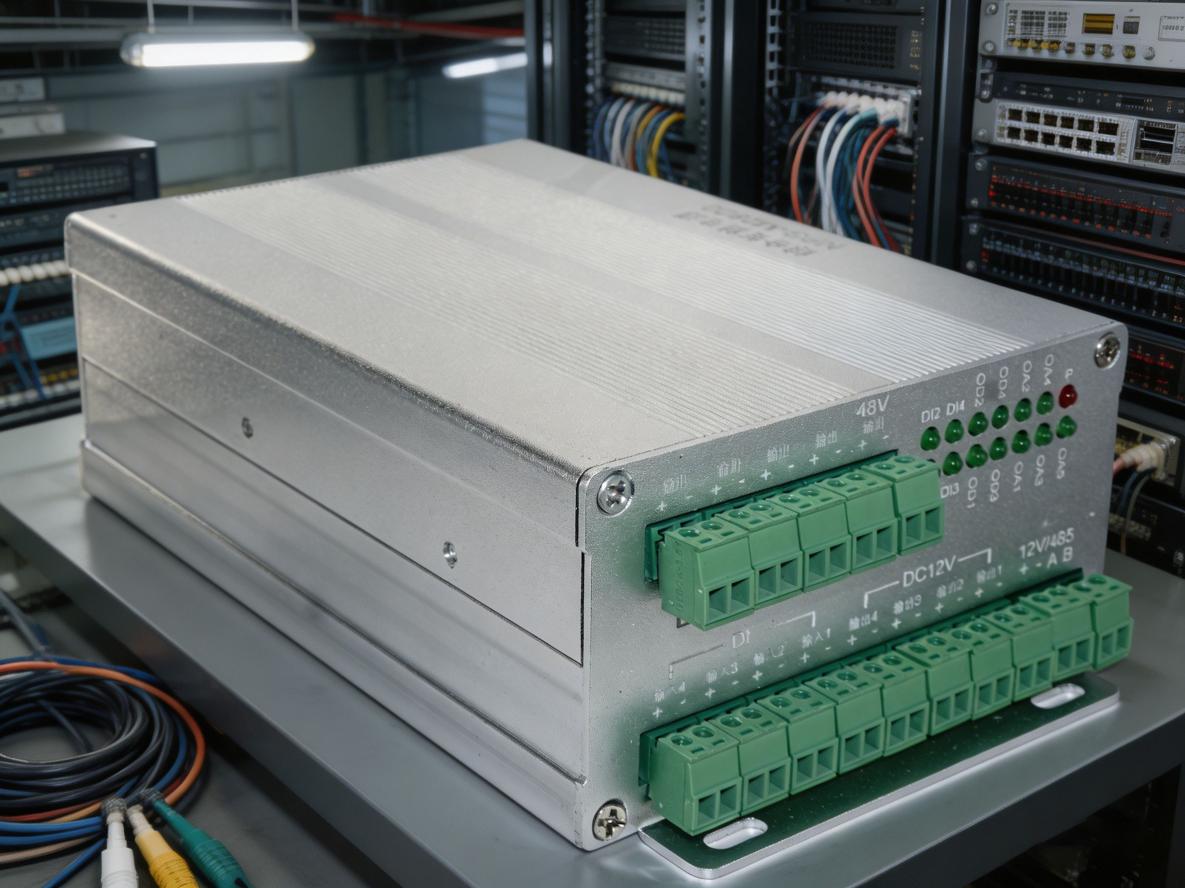

5.1 端子定义说明
端子区域 | 标识 | 功能说明 |
主供电与通信区 | 12V/485 + / - | DC12V 主电源输入端子 |
主供电与通信区 | 12V/485 A / B | RS485 通信差分信号端子(A+、B-) |
数字量输入区 | DI1~DI4 | 4 路干接点信号采集端子,对应外部传感器开关信号 |
数字量输出区 | OD1~OD4 | 4 路继电器输出端子,对应外部设备控制回路 |
扩展通道区 | OA1~OA5 | 5 路扩展通道,支持模拟量采集或开关量输出 |
负载供电区 | 48V 输出(5 路) | 为外部 DC48V 设备提供供电输出端子 |
5.2 项目现场接线规范

供电接线:DC12V 电源接入 12V/485 端子,确保正负极无接反,供电正常时红色电源指示灯(P)点亮。
传感器采集接线:门磁、烟感等干接点设备两端接入对应 DI 通道端子,设备动作时对应绿色指示灯点亮。
设备控制接线:风扇、报警灯等设备串联接入对应 OD 通道端子,模块收到控制指令后通道导通,设备启动。
通信接线:RS485 总线采用屏蔽双绞线,A/B 线分别接入对应端子,总线终端匹配 120Ω 终端电阻,保障通信稳定。
6. 通信协议与系统兼容性
6.1 标准 Modbus-RTU 协议支持
本模块默认支持 Modbus-RTU 工业通信协议,兼容主流监控主机、SCADA 系统与物联网平台,核心功能码支持:
01/02:读取 DI/DO 通道状态
03/04:读取 OA 通道模拟量采集数据
05/06:控制 DO 通道输出状态
支持波特率、地址、校验位可配置,适配项目现有系统参数。
6.2 系统兼容性保障
可无缝接入项目现有动环监控平台、组态软件与物联网云平台,无需额外开发适配。
提供完整的 Modbus 寄存器地址表与调试工具,支持项目现场快速对接与调试。
7. 典型应用方案与项目落地能力
7.1 机房动环监控应用方案
信号采集:接入门磁、烟感、水浸、温湿度传感器,实时采集机房环境与安全状态。
联动控制:当温湿度超标或烟感报警时,自动控制空调、风扇或报警装置启停,实现无人值守运维。
数据上传:通过 RS485 将数据上传至监控平台,实现远程监控、数据存储与异常告警。
7.2 工业自动化控制应用方案
生产线信号采集:采集设备运行状态、传感器信号,实现生产过程数据实时采集。
远程设备控制:通过上位机发送指令,远程控制生产线电机、阀门启停,适配自动化流水线控制需求。
7.3 项目落地保障
提供完整的项目实施方案、接线图纸与调试手册,支持项目现场技术对接。
针对项目需求可提供定制化协议适配服务,保障与项目现有系统的无缝对接。
8. 安装调试与运维保障方案
8.1 项目现场安装流程

设备固定:将模块安装于机柜导轨或墙面固定孔位,确保安装牢固、通风良好。
接线施工:按照接线规范完成供电、传感器、控制设备与通信总线的接线,避免带电作业。
通电测试:接入 DC12V 电源,确认电源指示灯点亮,各通道指示灯无异常报警。
通信调试:使用 Modbus 调试工具连接模块,配置通信参数,确认数据采集与控制功能正常。
系统对接:接入项目监控平台,验证数据上传、联动控制与告警功能。
8.2 日常运维与故障排查
故障现象 | 排查步骤 | 解决措施 |
电源灯不亮 | 1. 检查 DC12V 供电电压 2. 核对供电端子接线极性 | 更换适配电源,修正接线极性 |
DI 通道无信号 | 1. 检查传感器接线 2. 测试干接点设备状态 | 重新接线或更换故障传感器 |
通信中断 | 1. 检查 A/B 线是否接反 2. 核对通信参数 3. 检查总线终端电阻 | 调换 A/B 线,同步系统与模块参数,加装终端电阻 |
9. 质量标准与检测报告承诺
质量标准:本产品生产过程遵循 ISO9001 质量管理体系标准,出厂前经过全功能检测与老化测试。
合规性保障:产品符合国家工业控制设备相关标准,可提供产品合格证、出厂检测报告、CE/ROHS 认证文件(按需提供)。
质保承诺:本产品提供 3 年质保服务,质保期内非人为损坏的故障设备免费维修或更换。
10. 售后服务与技术支持体系
10.1 技术支持服务
提供 7×24 小时技术支持热线,响应项目现场调试与故障咨询。
针对项目提供专属技术对接人,提供方案设计、接线指导、系统对接等全程技术支持。

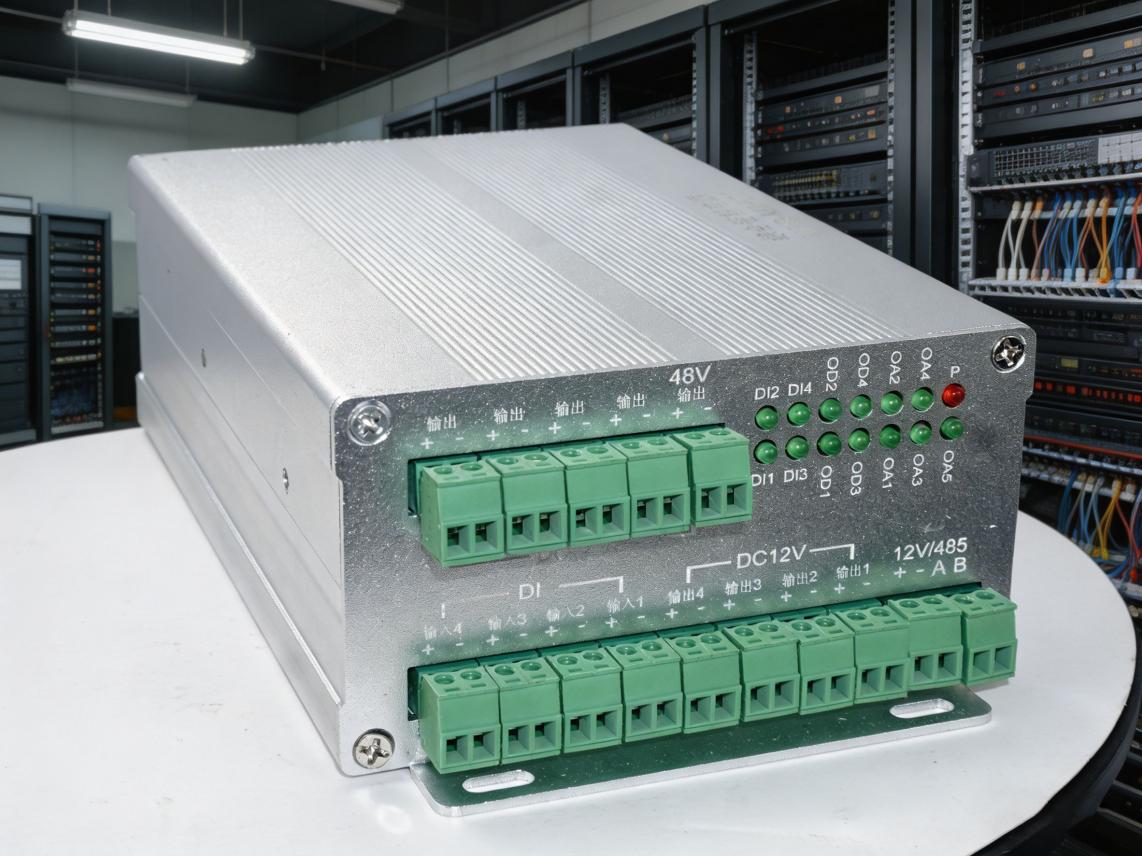

11.1 端子定义示意图
(
11.2 Modbus 寄存器地址表
寄存器地址 | 功能说明 | 读写属性 | 数据类型 |
0x0000~0x0003 | DI1~DI4 状态读取 | 只读 | 布尔值(0/1) |
0x0010~0x0013 | OD1~OD4 状态读写 | 读写 | 布尔值(0/1) |
0x0020~0x0024 | OA1~OA5 模拟量数据读取 | 只读 | 16 位整型 |
