多杆合一-一杆多用-多杆融合-多功能杆-综合杆-智慧网关-智能网关设计

摘要

多杆合一、一杆多用、多杆融合智能网关是智慧城市核心基础设施，通过整合交通信号、照明、监控、通信（5G）、环境监测等多类设备于统一智能杆体，实现硬件集约化。其核心网关设计需具备强大边缘计算能力进行实时数据处理；多协议融合接入能力兼容各类设备与传感器；高速可靠通信能力（5G/光纤/以太网）连接云端；智能协同管理能力实现设备联动与策略优化；高安全性保障数据与网络；模块化扩展能力适应未来需求。该设计显著减少城市杆体林立、降低建设运维成本、提升管理效率与城市空间品质，为智慧应用提供坚实支撑。

多杆合一智能网关设计智慧城市神经末梢的融合核心

一、背景与需求破解“杆件森林”困境

现代城市公共空间常面临“杆件林立”的难题交通信号杆、路灯杆、监控杆、指示牌杆、通信基站杆等各自独立，不仅造成视觉污染、占用宝贵空间资源，更导致重复建设、管线错综复杂、维护成本高昂、管理分散低效。随着智慧城市建设的深入推进，各类城市感知设备（摄像头、传感器）、通信设施（尤其是5G微站）、信息发布屏等需求激增，传统建设模式难以为继。“多杆合一”应运而生，旨在通过物理载体与信息节点的深度融合，实现“一杆多用、多杆合一”。而作为整合后智能杆体的“大脑”与“枢纽”，多杆合一智能网关的设计成为整个系统高效、智能、可靠运行的关键核心。

二、多杆合一网关的核心定位与功能

多杆合一智能网关是部署于智能综合杆顶或杆体内的高性能嵌入式计算与通信设备。它承担着以下核心使命

1.统一接入与汇聚

作为物理枢纽，提供丰富接口（RS485/232、以太网、DI/DO、USB、LoRa/Zigbee等），连接杆体挂载的所有设备（照明控制器、交通信号机、摄像头、环境传感器、信息屏、5G/WiFiAP、紧急呼叫按钮等）。

2.协议转换与数据融合

理解并转换不同设备使用的异构通信协议（如Modbus,BACnet,ONVIF,GB、T28181,MQTT,TCP/IP等），将原始数据统一标准化（如JSON格式），实现“语言”互通。

3.边缘智能处理

具备本地计算能力，能实时处理关键数据（如视频流分析人车流量、环境数据阈值告警、照明策略本地计算），减轻云端负担，提升响应速度与可靠性（尤其在网络波动时）。

4.可靠通信与传输

集成多种上行通信模块（5G/4G、光纤、以太网），构建稳定、高带宽的回传通道，将处理后的数据、设备状态、告警信息等安全传输至云端管理平台或边缘计算节点。

5.设备联动与协同控制

接收云端或本地下发的策略指令，协调控制杆上设备联动（如根据交通流量动态调整信号灯与诱导屏；根据人流量和环境光自动调节照明；事件发生时联动摄像头抓拍与广播告警）。

6.远程管理与运维

支持远程配置、升级、故障诊断、设备状态监控与日志上传，极大提升运维效率。

7.安全保障

内置防火墙、VPN、数据加密（如TLS/SSL）、访问控制列表（ACL）等机制，保障设备接入安全、数据传输安全、指令安全，抵御网络攻击。

三、网关设计的关键技术要素

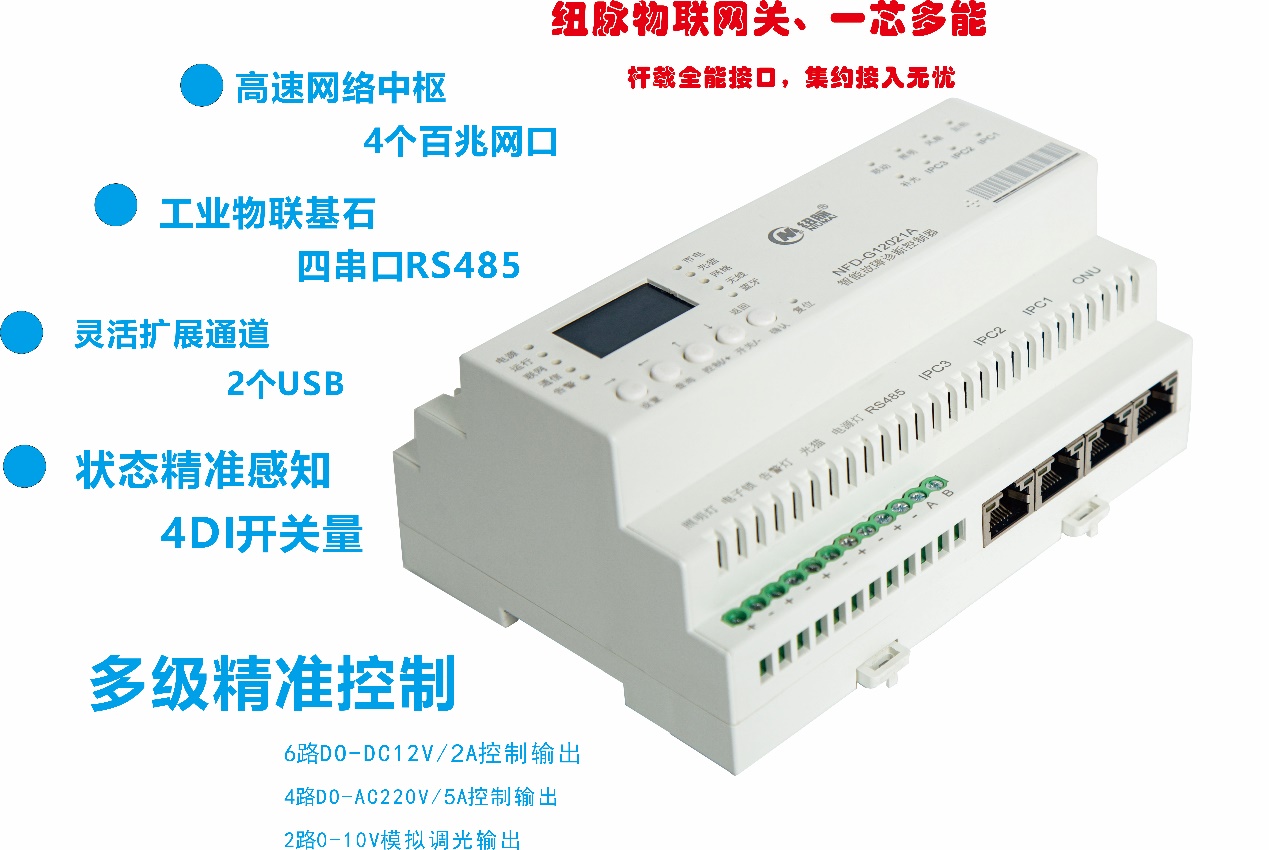

1.硬件平台

高性能处理器

采用多核ARMCortex-A系列或X86架构处理器，满足边缘计算（视频分析、协议解析、数据融合）对算力的需求。

丰富接口

必须提供充足的物理接口以适配各类外设，考虑接口隔离（如光电隔离）增强抗干扰能力。

可靠通信模块

内置高性能5G/4G模组（支持多频段CA）、千兆光纤/以太网接口，确保上行带宽与可靠性。可选配LoRa/WiFi/BT等用于近场通信或次级组网。

环境适应性

工业级设计（-40℃~+75℃宽温），IP65/IP67防护等级，防雷击（10/350μs）、防浪涌、防电磁干扰（EMC），适应户外恶劣环境。

供电与备份

支持宽压直流（如24V/48V）或交流输入，具备电源保护与可能的备用电源（如超级电容）接口，保障短暂断电时数据安全与优雅关机。

2.软件系统

轻量化OS

采用稳定、安全的嵌入式Linux发行版或RTOS，资源占用低，启动快速。

协议栈支持

内置丰富协议解析库（Modbus,MQTT,CoAP,HTTP(S),ONVIF,GB/T28181等），支持灵活配置与扩展。

边缘计算框架

集成或支持主流边缘计算框架，如EdgeXFoundry，KubeEdge，TensorFlowLite，便于部署AI推理、规则引擎、流处理等应用。

设备管理代理

实现标准的设备管理协议（如LwM2M,TR-069），支持远程配置、监控、诊断、固件升级（FOTA）。

数据管理

本地缓存（SD卡/SSD）、数据过滤、聚合、压缩，支持断点续传。

安全模块

集成TLS/DTLS加密、证书管理、安全启动、可信执行环境（TEE）、访问控制、安全审计日志。

3.系统架构设计

模块化设计

硬件（接口板、通信模块）与软件（驱动、协议插件、应用）均采用模块化设计，便于按需配置、功能扩展与后期维护升级。

分层解耦

清晰的层次结构（硬件抽象层、操作系统层、服务层、应用层），降低系统复杂性，提高可维护性。

云边协同

明确定义网关与云端平台的职责边界（如边缘处理实时性要求高的任务，云端负责大数据分析、模型训练、全局策略制定），设计高效、安全的通信接口（API）。

四、设计挑战与应对策略

1.复杂性管理，接口、协议、设备类型众多。对策严格定义接入规范，采用模块化、插件化架构，使用标准化的北向接口（如MQTT+JSON）。

2.资源受限边缘侧算力、存储、功耗有限。对策优化算法（轻量化AI模型），合理卸载计算任务（云边协同），采用高效数据压缩与传输策略。

3.实时性与可靠性

交通控制、安防联动等场景要求低延迟高可靠。对策关键业务本地闭环处理，优化协议栈，使用高优先级传输队列，保障QoS。

4.安全威胁

暴露在公共网络，攻击面大。对策纵深防御（硬件安全、安全OS、最小权限、持续更新）、强加密认证、安全启动、网络隔离。

5.运维管理

海量节点分散部署。对策强大的远程集中管理平台，自动化监控、告警、配置、批量升级，提供详细日志与诊断工具。

五、应用价值与展望

设计精良的多杆合一智能网关是实现“多杆合一”价值的关键

降本增效

大幅减少杆体数量、基础施工、管线敷设与后期维护成本。

空间优化

净化城市空间，提升市容美观度。

管理提效

实现所有挂载设备的统一接入、状态可视、集中控制、智能联动。

数据赋能

汇聚多源城市感知数据，为交通优化、治安防控、环境监测、应急指挥等提供实时、全面的决策支持。

敏捷扩展

模块化设计便于快速接入新技术与新设备，支撑未来智慧应用。

随着5G/5.5G、人工智能（AI）、物联网（IoT）、边缘计算（EdgeComputing）技术的持续演进，多杆合一网关将向算力更强、AI能力更深入、开放性更好（支持更多第三方应用）、安全性更高、绿色节能的方向发展，成为构建智慧城市全域感知网络和智能服务体系的坚实基石。其设计需持续关注技术前沿，以满足智慧城市日益增长的复杂需求。
