配电机房单相在线检测装置集中管理解决方案

单相在线检测装置集中管理解决方案

一、背景与挑战

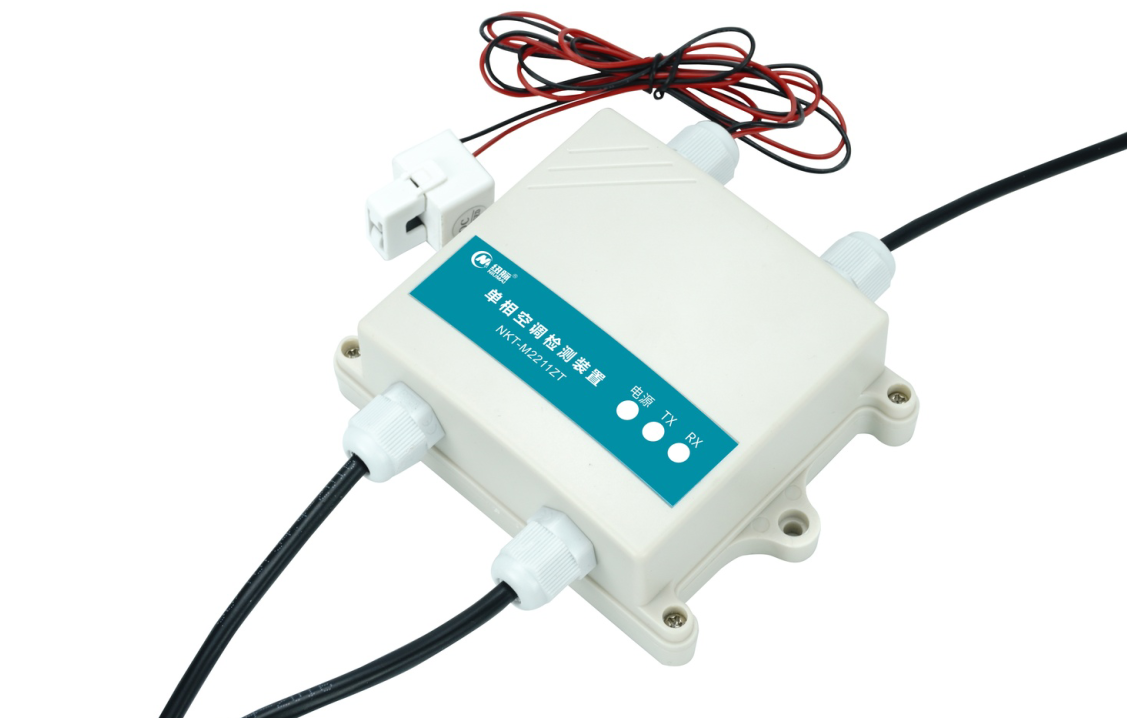

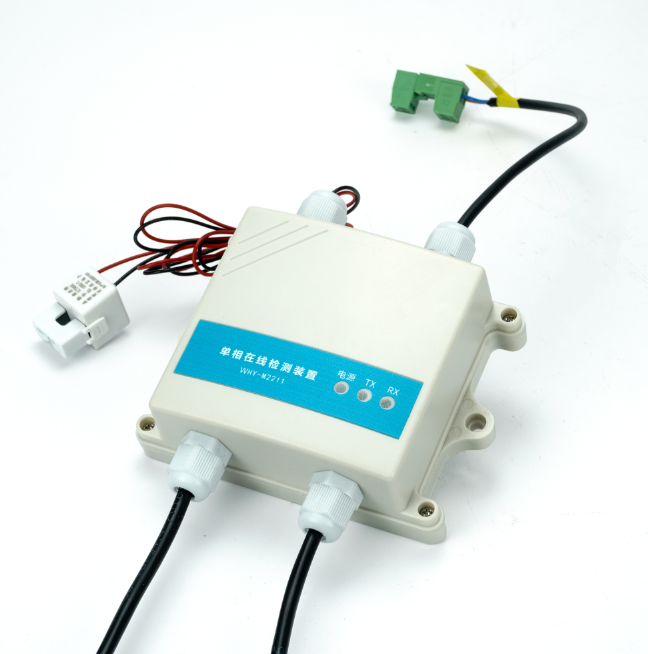

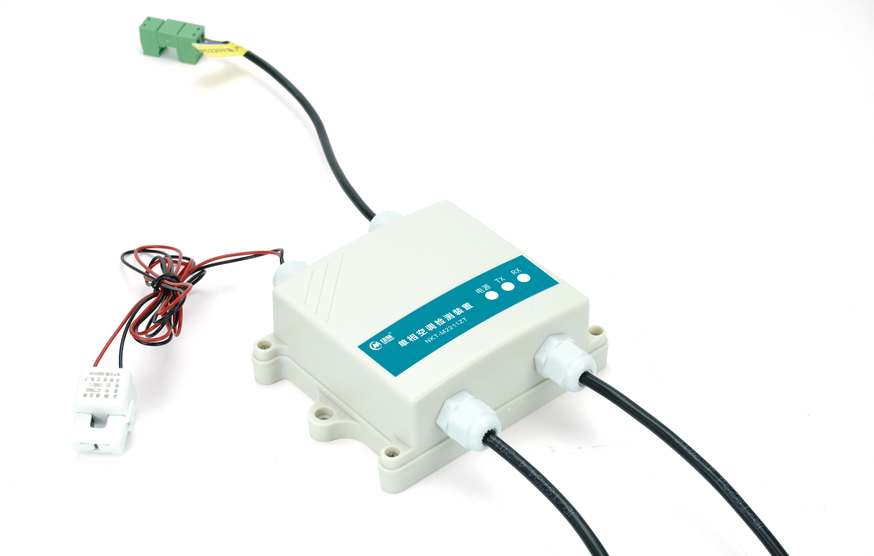

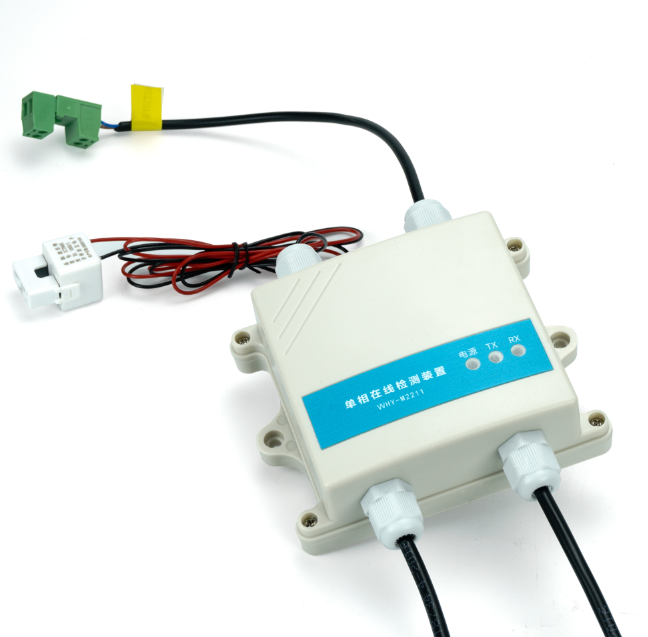

随着电力系统精细化运维要求的不断提高，低压配电场景中普遍存在对多个单相线路进行实时监测的需求。以 WHY-M2211 为代表的单相在线检测装置，具备电压、电流、功率、故障状态等关键参数的检测能力，广泛应用于配电箱、设备柜、基站、充电桩等末端用电节点。

但在实际部署中，若仅依靠装置本地的指示灯或独立运行，运维人员无法及时掌握所有线路的实时状态，更难以在故障发生时快速定位、追溯历史数据。因此，如何将分散部署的多个在线检测装置接入统一平台，实现集中监控、统一报警、数据留存，成为提升运维效率、保障用电安全的关键。

二、解决方案概述

本方案基于 RS-485 总线通信与 Modbus RTU 协议，将多台单相在线检测装置组网，并通过集中管理层（触摸屏、PLC、云平台等）实现数据的统一采集、展示与报警管理。

整个系统架构分为三层：

终端层

：各线路上的单相在线检测装置（WHY-M2211），负责采集电气参数。

通信层

：RS-485 总线，负责将终端数据汇聚至集中管理层。

管理层

：本地监控终端或远程云平台，负责数据处理、人机交互、报警推送与历史存储。

三、技术架构

3.1 物理组网

接口定义

：利用装置自带的 TX（A）、RX（B） 端子，采用 RS-485 标准进行通信。

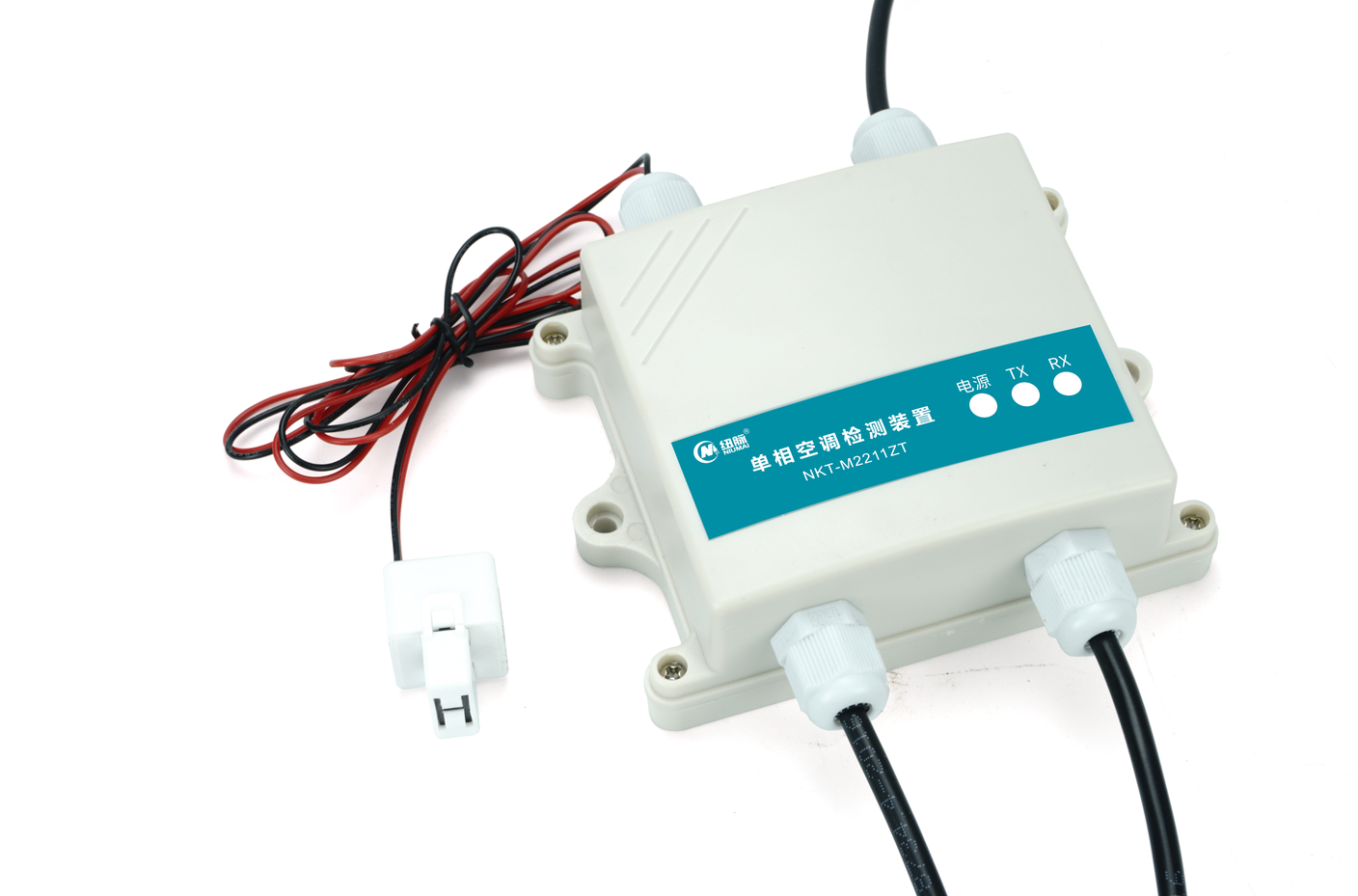

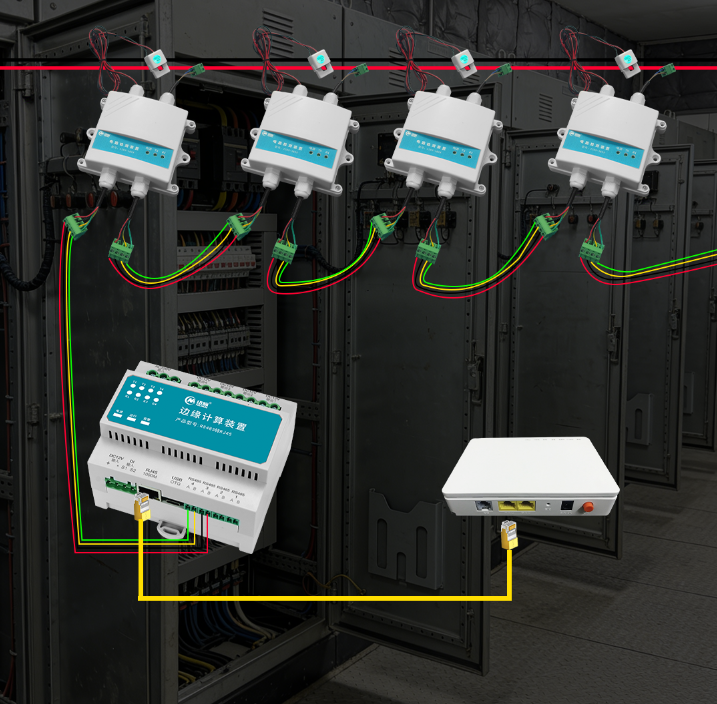

连接方式

：所有装置以手拉手方式并联至同一条 485 总线，终端接入集中管理设备。

地址分配

：为每一台装置设置唯一的 Modbus 从站地址（1～247），作为集中端识别不同线路的依据。

3.2 通信协议

协议类型

：Modbus RTU（绝大多数同类装置默认支持）。

传输参数

：建议统一配置为 9600bps、8 位数据位、1 位停止位、无校验（可根据现场环境调整）。

主从模式

：集中管理端作为主站（Master），轮询各从站装置数据。

3.3 集中管理层选型

根据现场条件与运维需求，可选择以下一种或多种管理方式：

四、实施路径

4.1 装置配置

通过装置面板或配置软件，为每台设备设置：

从站地址（如 1、2、3…N）

通信参数（波特率、校验位等）

确认各装置接入电源与电压互感器接线正确。

4.2 总线布线

采用屏蔽双绞线（如 RVSP 2×0.75mm²）作为 485 总线。

总线首端与末端建议加装 120Ω 终端电阻以抑制信号反射。

若节点数超过 32 台或总线长度超过 1200 米，需增加 485 中继器。

4.3 集中端配置

触摸屏/工控机方案

：在组态软件中建立变量表，映射各装置寄存器地址（电压、电流、故障状态等），设计多线路总览界面与报警窗口。

云平台方案

：通过串口服务器将 485 总线转以太网/4G，数据推送至物联网平台（如阿里云 IoT、ThingsBoard 等），配置可视化大屏与告警规则。

4.4 系统调试

逐点测试通信状态，确保所有装置在线且数据准确。

验证报警触发逻辑（如过压、过流、通信中断等）是否正常。

确认历史数据记录与查询功能可用。

五、关键注意事项

六、方案优势

统一监控

：所有线路运行状态在一个界面呈现，无需逐台巡视。

快速定位故障

：出现异常时，集中端高亮显示对应线路编号，并生成报警记录，大幅缩短排查时间。

数据可追溯

：历史数据长期留存，为能耗分析、故障复盘提供依据。

可扩展性强

：新增线路只需增加检测装置并分配新地址，无需改动原有布线结构。

灵活部署

：支持本地与远程两种管理模式，适应不同运维场景。

七、典型应用场景

工业园区

：集中监测各车间配电支路，及时发现过载与三相不平衡（多路单相组成）。

通信基站

：对多路基站设备用电进行远程监控，辅助能耗评估与异常告警。

商业建筑

：监控楼层配电箱或关键设备回路，提升用电安全性。

充电桩群

：对多个交流充电桩的输入侧进行在线监测，便于统一运维。

八、结论

基于 RS-485 总线与 Modbus 协议的集中管理方案，能够以较低成本、较高可靠性实现对多个单相在线检测装置的统一接入与监控。通过合理选择集中管理层（触摸屏、PLC、云平台），运维单位可根据自身规模与管理要求，构建起覆盖全面、响应及时、数据完整的在线监测体系。

该方案已在多种配电场景中验证有效，是提升低压用电管理水平的实用路径。
