1. 机房动环/智慧灯杆专用｜工业多串口通讯管理机，实现设备联网与远程管控
工业多串口通讯管理机
产品规格书
一、产品概述
本产品为工业级多串口通讯管理机，是面向工业自动化、物联网、智慧灯杆、机房动环监控、5G基站配套等场景设计的边缘数据网关设备。它可实现多类型串口设备数据采集、协议转换与以太网/光纤传输，为工业现场设备提供稳定可靠的联网接入与远程监控能力，是连接底层感知设备与上层管理平台的核心枢纽，具备工业级可靠性、多协议兼容性、宽环境适配等优势，可广泛应用于各类工业及智慧基础设施场景。
二、核心参数
2.1 电气与供电
参数项 | 规格 | 备注 |
供电输入 | DC 48V ±20%（36V~72V） | 兼容机房/基站标准直流供电，支持反接保护 |
电源输出 | 4路 12V DC 输出，单路最大 500mA | 为外接传感器、控制器等设备供电，具备过流保护 |
整机功耗 | ≤15W（典型工作）；≤20W（满负载） | 低功耗设计，适配无人值守场景 |
电源接口 | 绿色插拔式端子（2P） | 支持快速接线，线径范围 0.5~2.5mm² |
保护功能 | 过压保护、过流保护、反接保护、浪涌保护 | 符合工业级EMC标准，提升现场可靠性 |
2.2 接口资源
2.2.1 数字量接口
接口类型 | 数量 | 电气规格 | 功能说明 |
数字量输入(DI) | 5路 | 干接点/湿接点兼容，输入电压 0~30V | 采集开关量信号（如门磁、烟感、水浸、设备状态） |
数字量输出(DO) | 4路 | 继电器输出，触点容量 AC250V/3A 或 DC30V/3A | 控制外部设备（如声光报警器、继电器、照明回路） |
接口端子 | - | 绿色插拔式端子（3P/路），线径 0.5~1.5mm² | 支持快速接线，便于现场维护与扩展 |
2.2.2 串口通讯接口
接口类型 | 数量 | 协议与电气标准 | 功能说明 |
异步串口 | 5路 | 可配置为 RS232/RS485/RS422，2500Vrms 电气隔离 | 每路独立隔离，避免现场干扰，适配各类串口设备 |
波特率 | - | 300bps~115200bps，可软件配置 | 适配不同速率的串口设备，灵活匹配现场需求 |
数据位/停止位 | - | 数据位：5/6/7/8位；停止位：1/1.5/2位 | 可软件配置，兼容多种串口设备通信参数 |
校验位 | - | None/Even/Odd/Mark/Space，可软件配置 | 提升数据传输可靠性，适配不同设备校验要求 |
协议支持 | - | Modbus RTU/ASCII、DL/T645、IEC101/103、自定义协议 | 支持协议解析与转发，适配工业现场各类设备 |
2.2.3 网络与调试接口
接口类型 | 数量 | 规格 | 功能说明 |
光纤以太网口 | 2路（P9/P10） | SFP 插槽，支持 100M/1000M 光纤 | 支持 TCP/IP、Modbus TCP、MQTT、HTTP 等协议，远距离抗干扰传输 |
USB-C 接口 | 1路 | USB 2.0 OTG | 设备调试、固件升级、本地数据导出、配置备份与恢复 |
功能按键 | 2路 | RESET / FEL | RESET：系统硬复位；FEL：进入固件烧录/恢复模式 |
状态指示灯 | 16路 | 运行灯、电源灯、DI/DO/串口状态灯 | 实时显示设备工作状态与数据收发情况，便于现场排查 |
2.3 环境与可靠性
参数项 | 规格 | 备注 |
工作温度 | -40℃ ~ +85℃ | 工业级宽温设计，适配极端环境（高温、严寒场景） |
存储温度 | -45℃ ~ +90℃ | 适配长期存储需求，无环境限制 |
相对湿度 | 5%~95%RH（无凝露） | 无冷凝，适应高湿/干燥环境（如地下室、户外） |
防护等级 | IP30 | 铝合金外壳，防尘，适合机柜/箱式安装 |
抗振动 | 符合 IEC 60068-2-6 标准，10~55Hz，0.35mm 振幅 | 适应车载、基站等有振动的场景 |
抗冲击 | 符合 IEC 60068-2-27 标准，15g，11ms 半正弦波 | 具备抗冲击能力，避免运输、安装过程中损坏 |
EMC 电磁兼容 | 符合 GB/T 17626 系列标准 | 抗静电接触放电 ±8kV，空气放电 ±15kV；抗浪涌 ±2kV（电源口）/±1kV（信号口） |
MTBF（平均无故障时间） | ≥100,000 小时 | 工业级器件选型，保证长期稳定运行，降低运维成本 |
隔离耐压 | 串口/DI/DO 与系统间 2500Vrms | 防止现场干扰损坏核心电路，提升设备可靠性 |
2.4 性能与协议
参数项 | 规格 | 备注 |
数据采集能力 | 支持 ≥100 个设备节点同时采集 | 可配置采集周期（100ms~3600s），灵活适配不同场景 |
协议转换能力 | 支持串口协议 → 网络协议双向转换 | 如 Modbus RTU ↔ Modbus TCP、DL/T645 ↔ MQTT，实现跨协议通信 |
数据缓存 | 内置 8GB eMMC 存储 | 支持断网数据缓存，最长可缓存 7 天历史数据，联网后自动同步 |
远程管理 | 支持 Web 配置、Telnet/SSH 登录、SNMP 管理 | 便于远程维护与监控，降低现场运维成本 |
固件升级 | 支持本地 USB 升级、远程 OTA 升级 | 支持断点续传与版本回滚，避免升级失败导致设备故障 |
时间同步 | 支持 NTP 网络授时、GPS/北斗授时（可选） | 保证数据时间戳精准，便于数据追溯与分析 |
三、物理特性
参数项 | 规格 | 备注 |
外壳材质 | 铝合金型材（拉丝工艺） | 兼具散热与电磁屏蔽功能，适配工业复杂电磁环境 |
安装方式 | 导轨式（DIN 35mm）/壁挂式 | 底部带安装耳，适配工业机柜与现场箱式安装，安装便捷 |
外形尺寸 | 120mm（长）× 90mm（宽）× 45mm（高） | 不含安装耳与接口突出部分，体积小巧，节省安装空间 |
重量 | 约 0.8kg | 不含包装与配件，轻便易安装 |
散热方式 | 自然对流散热 | 无风扇设计，避免积尘与故障点，提升设备稳定性 |
典型应用场景

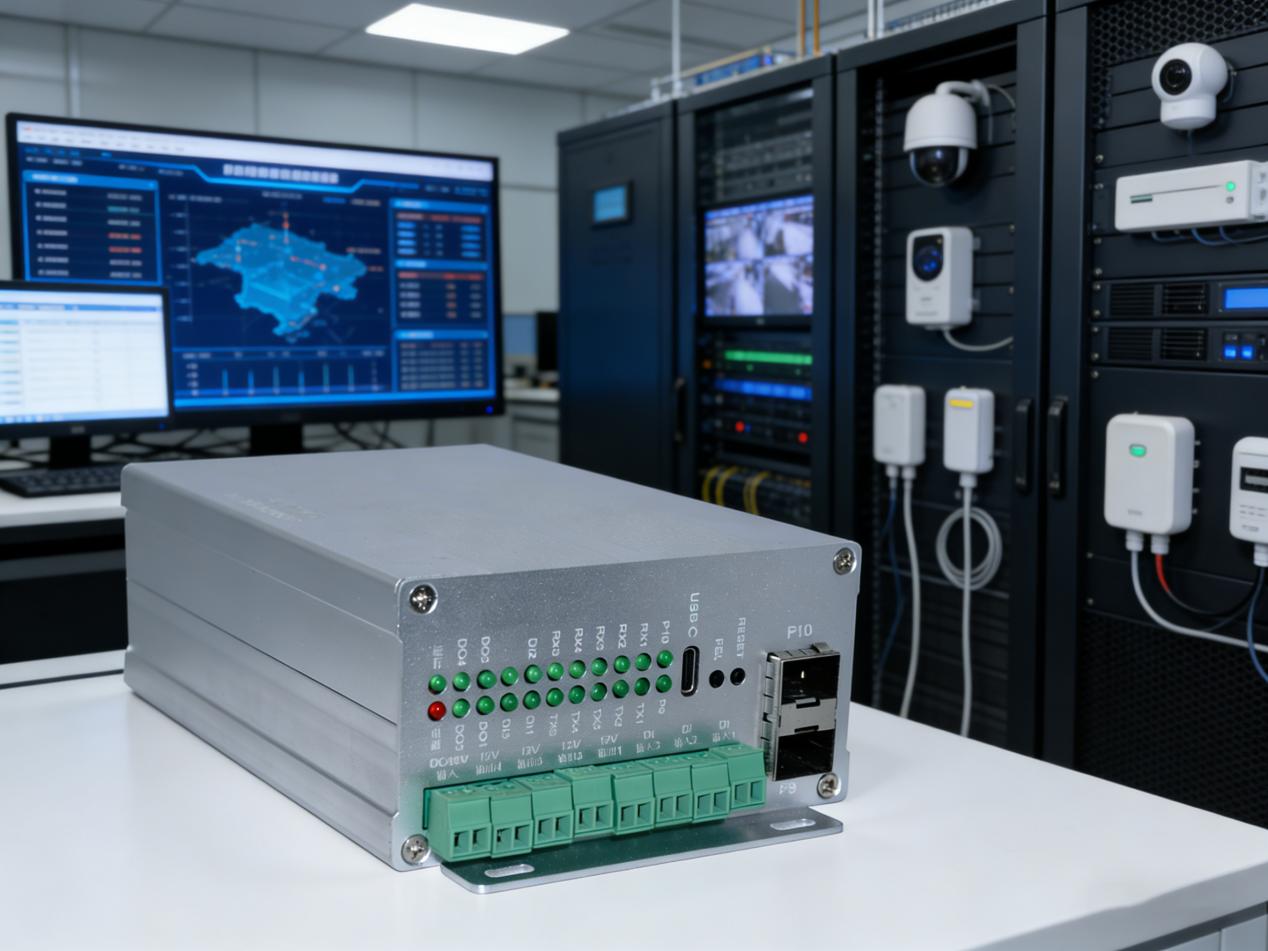

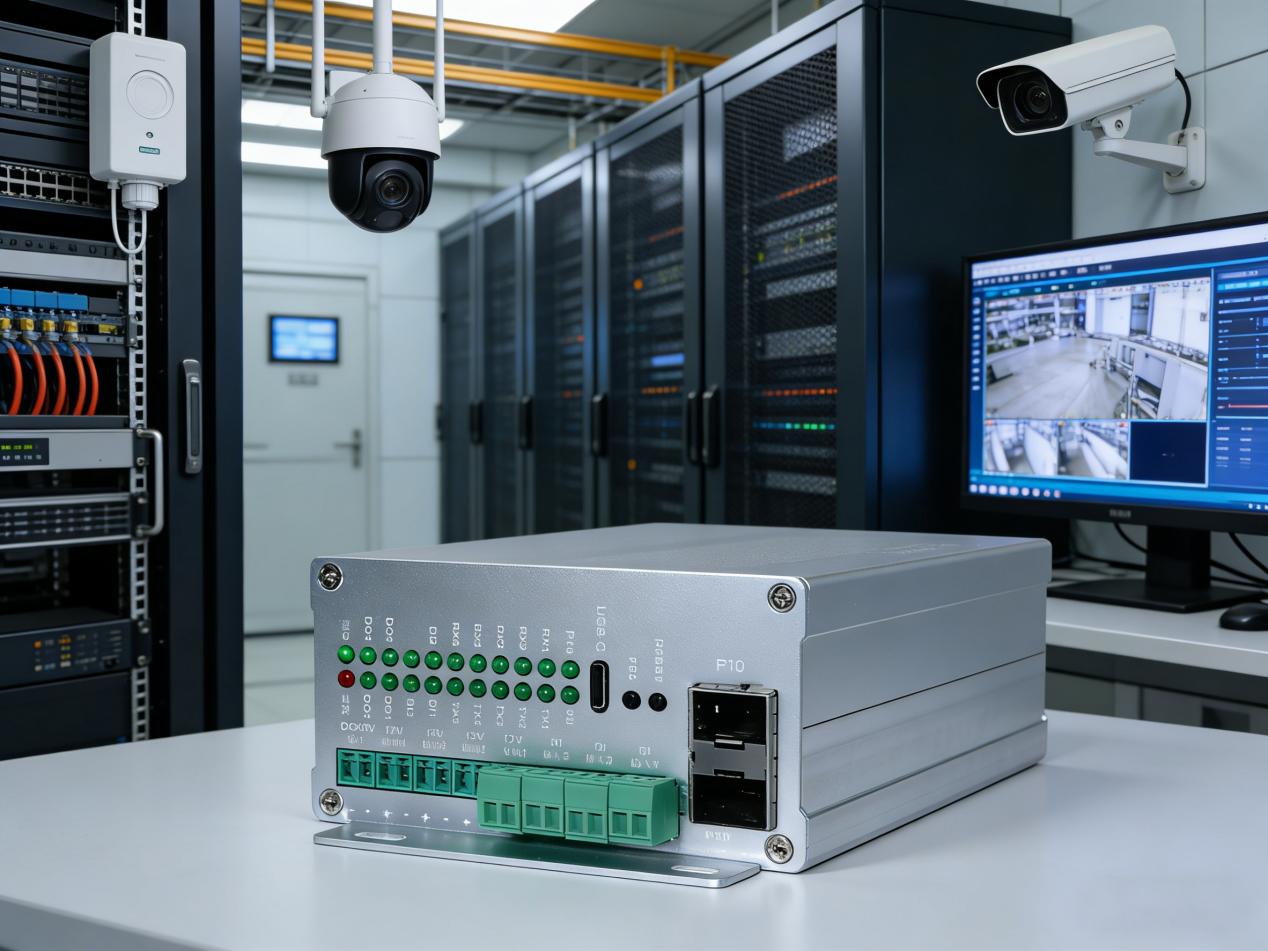

4.1 机房动环监控
对接设备：UPS、精密空调、配电柜、门禁、烟感、水浸传感器、温湿度传感器；
功能：采集设备运行参数与告警信号，通过光纤上传至机房监控平台，实现远程监控与智能运维；
优势：多接口兼容，抗干扰能力强，适合机房复杂电磁环境，低功耗适配无人值守机房。

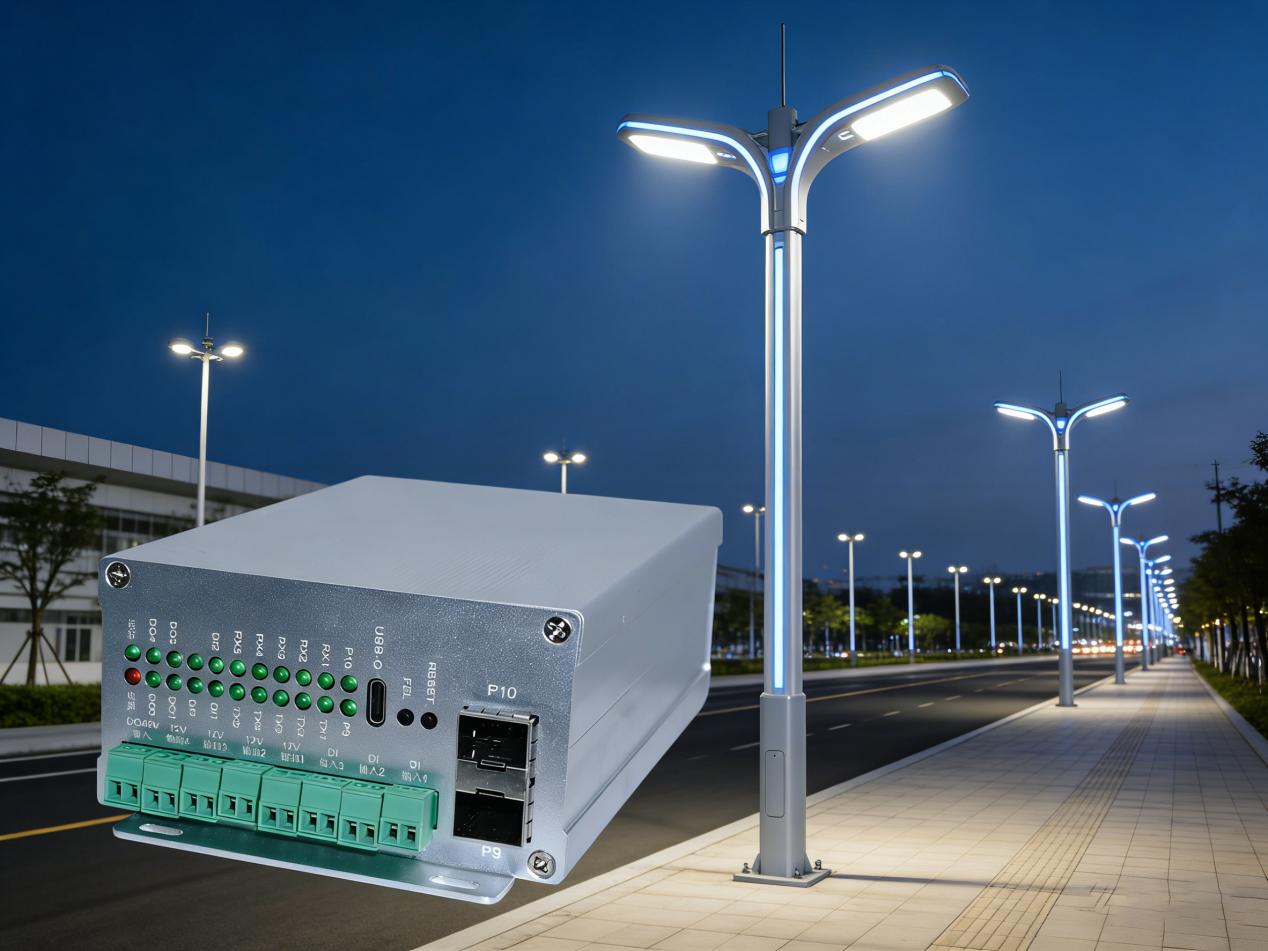

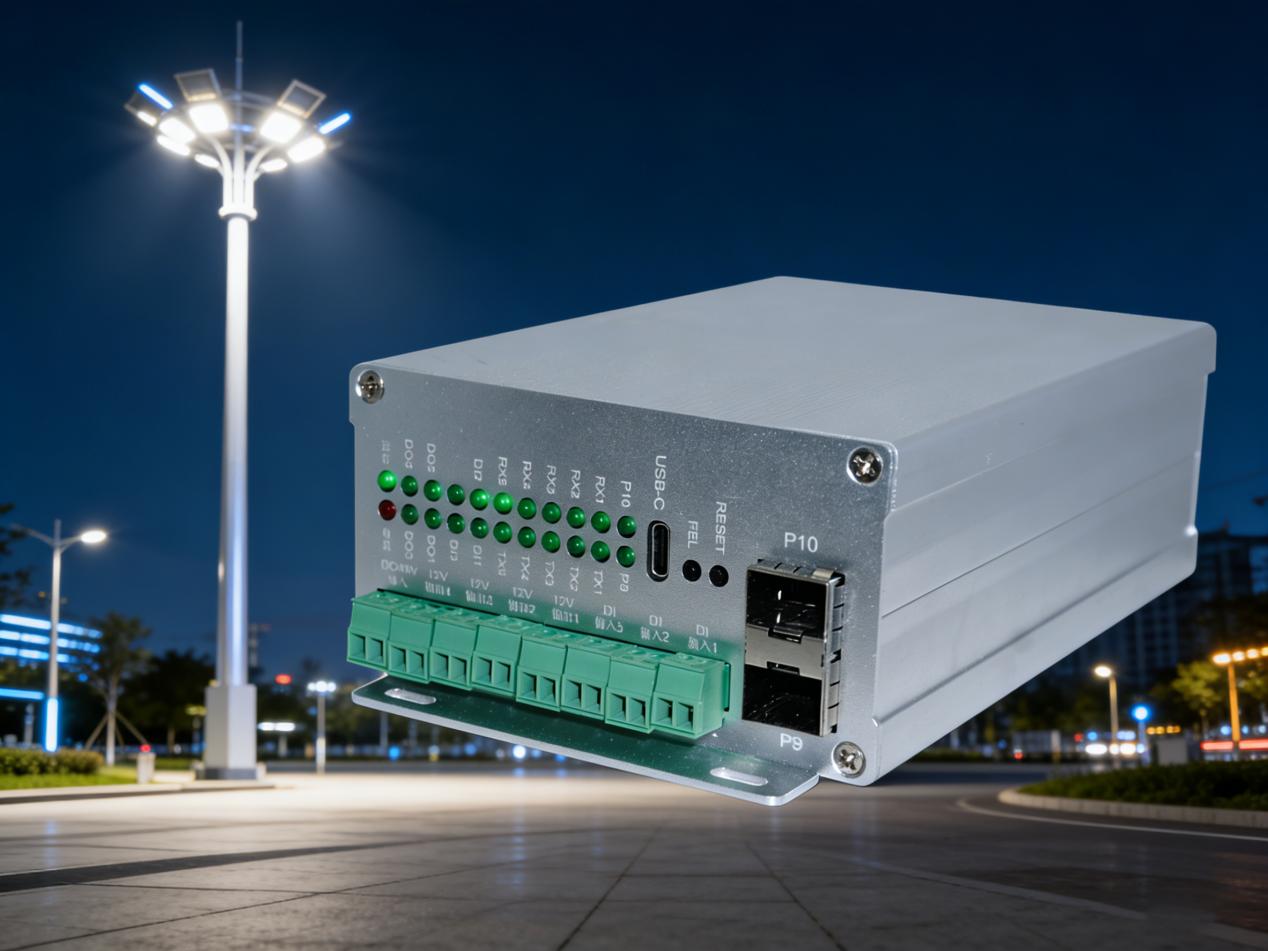

4.2 智慧灯杆
对接设备：单灯控制器、环境传感器（PM2.5/温湿度/噪声）、视频摄像头、一键呼叫终端；
功能：实现智慧照明控制、城市环境感知、公共安全联动，数据通过光纤/5G 回传至城市管理平台；
优势：宽温设计，低功耗，适配户外极端环境（高温、严寒、雨天），防护等级符合户外使用要求。

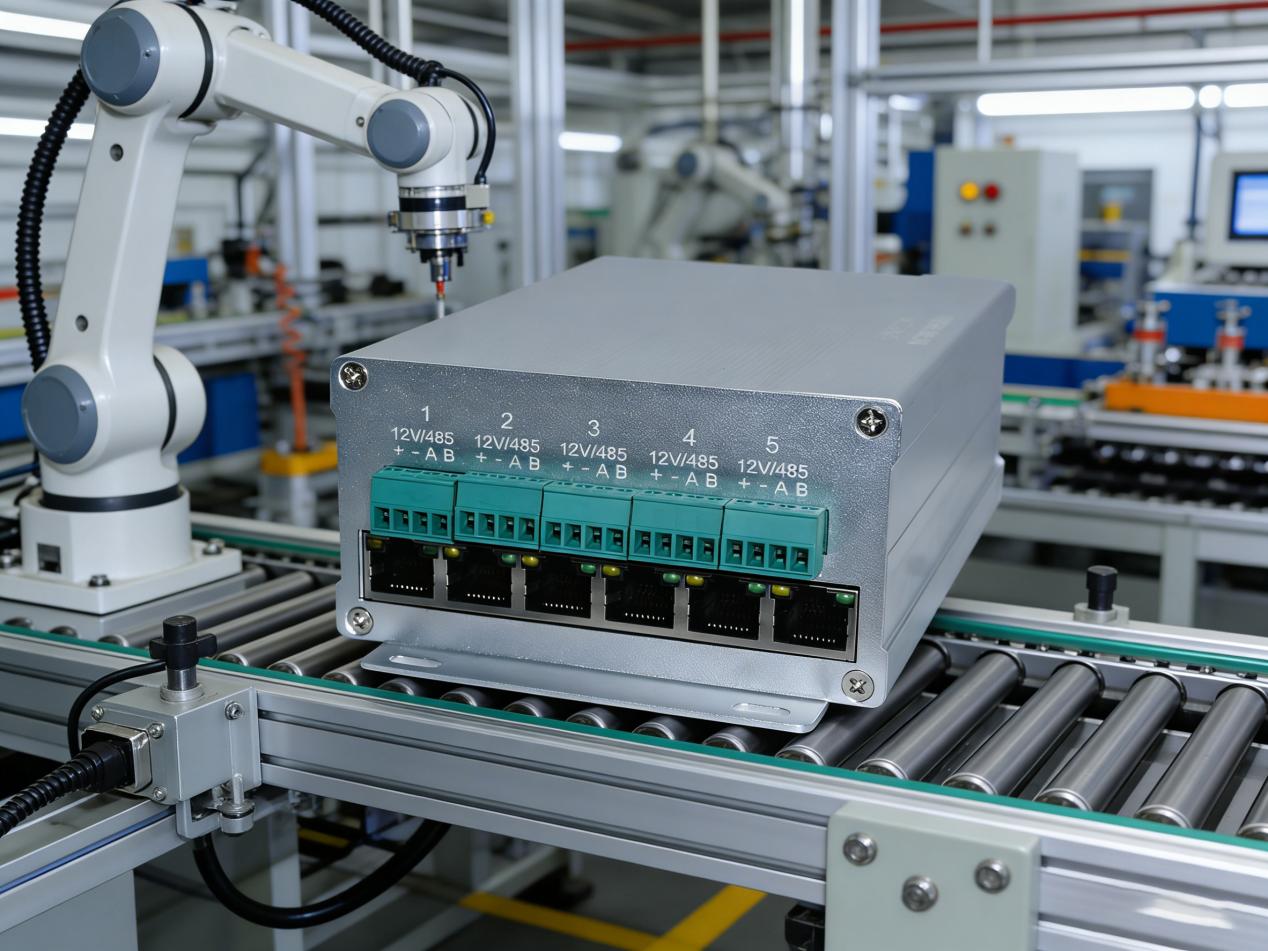

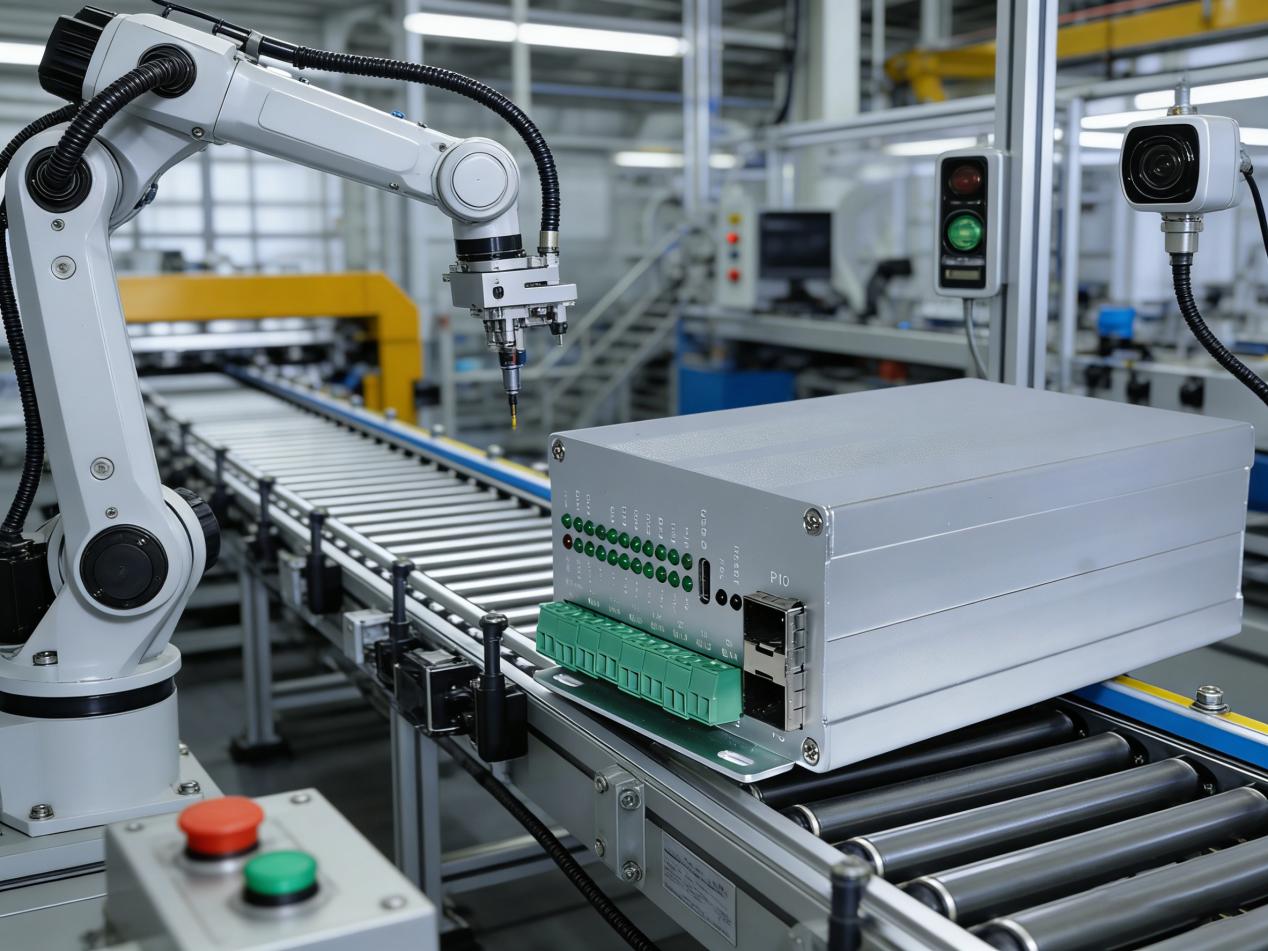

4.3 工业自动化产线
对接设备：PLC、变频器、智能仪表、传感器、执行器；
功能：采集产线设备数据，实现生产数据可视化、设备预测性维护，提升产线运维效率；
优势：多串口同时采集，协议兼容性强，保证产线数据稳定传输，工业级可靠性适配产线连续运行需求。

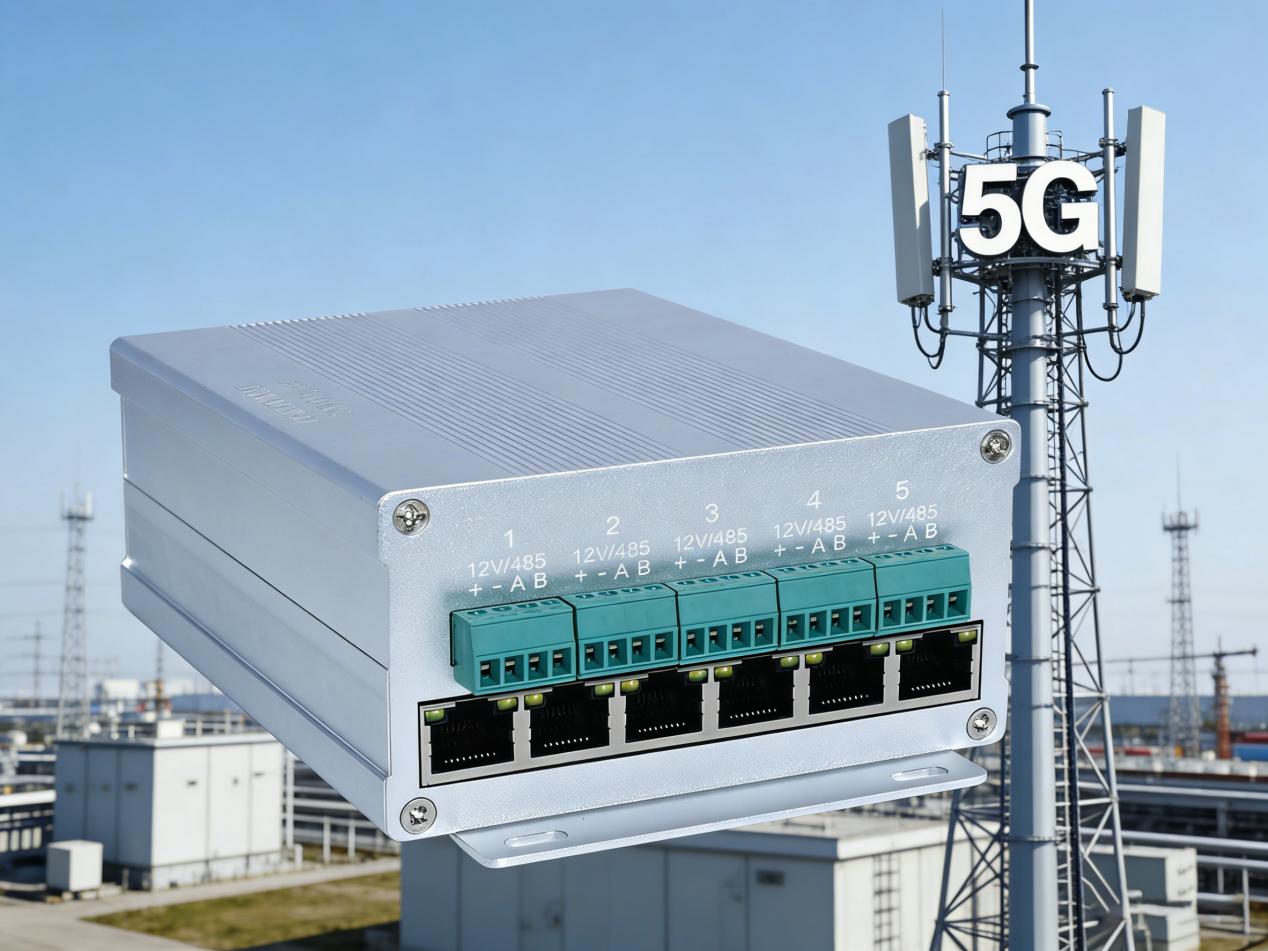

4.4 5G基站配套
对接设备：基站电源、空调、门禁、环境传感器、蓄电池组；
功能：监控基站动力环境，实现故障告警与远程控制，保障基站稳定运行；
优势：DC48V 原生供电，光纤传输，适配基站通信需求，抗干扰能力强，适配基站户外/机房安装场景。
五、指示灯与状态说明
指示灯名称 | 颜色 | 状态 | 含义 |
运行灯
| 绿色
| 常亮 | 系统初始化完成，正常运行 |
闪烁（1次/秒） | 数据收发中，系统正常 | ||
电源灯
| 红色
| 常亮 | DC48V 供电正常 |
熄灭 | 供电异常或设备未上电 | ||
DI 指示灯
| 绿色
| 常亮 | 对应 DI 通道有输入信号 |
熄灭 | 对应 DI 通道无输入信号 | ||
DO 指示灯
| 绿色
| 常亮 | 对应 DO 通道输出闭合 |
熄灭 | 对应 DO 通道输出断开 | ||
串口指示灯
| 绿色
| 闪烁 | 对应串口正在收发数据 |
熄灭 | 对应串口空闲 |
七、选型与扩展
型号 | 串口数量 | 网口类型 | 存储容量 | 备注 |
NM-GW-500 | 5路 | 2×SFP 光口 | 8GB eMMC | 基础款，适配大多数场景 |
NM-GW-800 | 8路 | 2×SFP 光口 + 2×RJ45 电口 | 16GB eMMC | 增强款，适合高密度设备接入 |
NM-GW-1000 | 10路 | 4×SFP 光口 | 32GB eMMC | 旗舰款，支持 5G 模块扩展（可选） |
八、注意事项
安装前请确认供电电压为 DC48V，避免接错电源导致设备损坏；
接线时请严格区分 DI/DO/串口/电源端子，避免短路或信号干扰；
设备应安装在通风良好的机柜内，避免阳光直射与高温环境；
固件升级过程中请勿断电，否则可能导致设备变砖；
若设备出现异常，请先检查供电与接线，再联系技术支持。
