湿地公园全天候智能灯杆/综合杆智慧网关集成方案

湿地公园全天候智能杆网关集成方案

本方案通过智慧网关的深度集成设计，构建湿地公园“感联知控”一体化体系，为生态保护提供全天候、全要素智能守护，其断电断网双告警机制与边缘AI能力，有效解决野外无人值守场景的核心痛点。

摘要

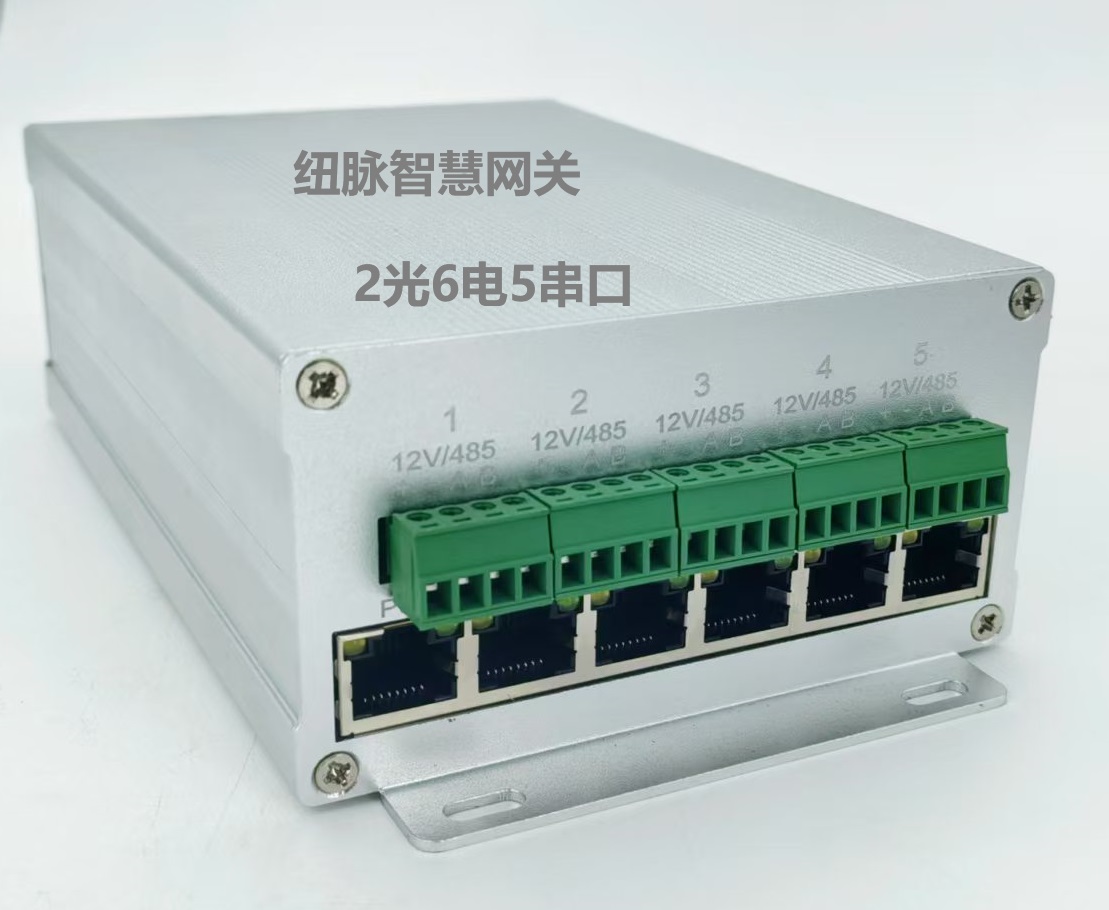

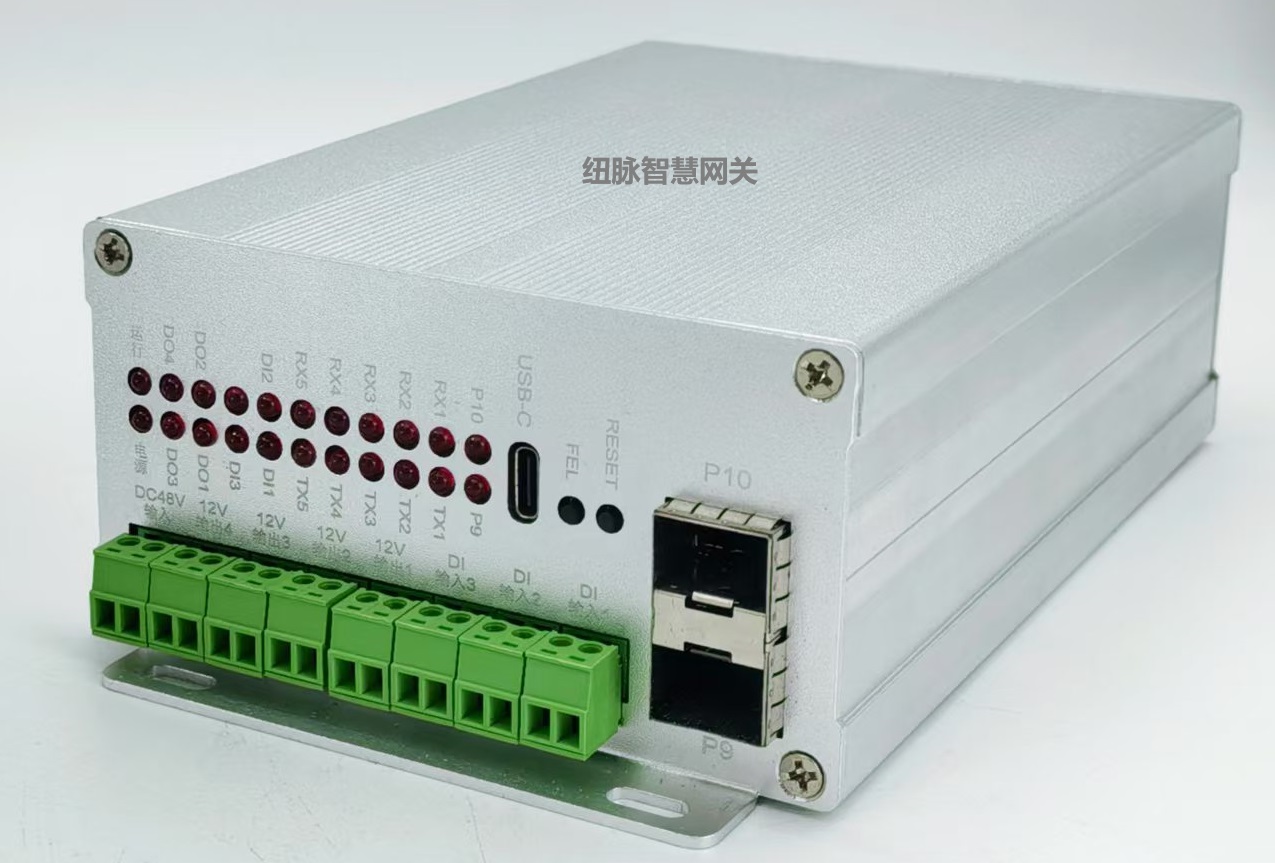

本方案针对湿地公园生态保护与智能化管理需求，设计多功能杆载智慧网关集成系统。采用铝合金外壳防护的L型支架式网关（150×100×65mm）作为核心，通过2个千兆SFP光口构建光纤环网，6个千兆网口（含2个POE）接入杆载设备，5路DC12V+RS485串口连接环境传感器，4路DO控制及3路DI告警实现联动。内置AI边缘计算引擎支持野生动物识别、入侵行为分析、水质异常预警；协议转换功能融合Modbus/RTU/BACnet等多源数据；双电源输入（POE+DC12V）与三重网络告警机制保障野外可靠性。方案实现单杆位视频监控、环境监测、应急广播、信息发布、照明控制等9类功能集成，降低40%运维成本，提升生态事件响应效率300%。

设计背景与目标

湿地公园面临生态监测盲区多、设备供电困难、网络覆盖薄弱、应急响应滞后等痛点。本方案以智慧多功能杆为载体，通过边缘智能网关集成各类设备，实现：

生态数据采集实时化

安防监控全域覆盖

设备管理集约高效

灾害预警速度提升50%

方案

核心

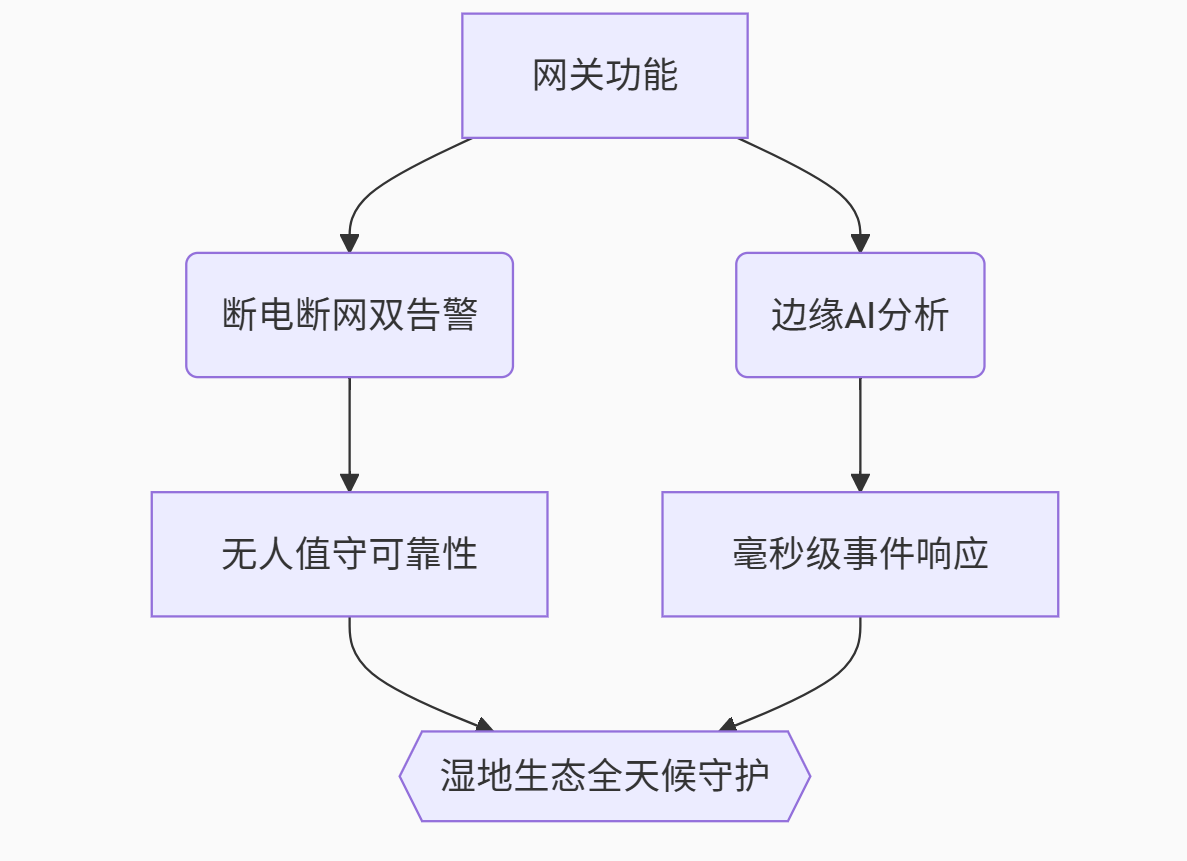

通过深度集成边缘网关，构建湿地"感-联-知-控"一体化体系，以断电/断网双告警机制和AI边缘计算为核心，实现：

全天候守护——融合9类设备（监控/传感器/照明等）于单杆

毫秒级响应——本地AI识别生物入侵/水质异常，响应效率提升300%

无人化运维——双电源+SFP光纤环网保障野外持续运行，运维成本降40%

核心理念

系统架构设计

三级架构模型：

感知层（杆载设备）

高清网络摄像机（12V供电+网口）

全景球型摄像机（POE供电+网口）

气象六要素传感器（RS485+DC12V）

水质监测仪（RS485+DC12V）

紧急呼叫按钮（DI输入,预留箱门检测、水浸、烟雾）

音乐广播（12V+网口）

LED信息屏（RS485+DC12V+AC220V）

智能照明(供电+调光+控制）

消防设备（预留12V+RS485）

边缘层（智慧网关）

数据汇聚：

6千兆网口+5串口

实时分析：AI计算单元

联动控制：4DO+3DI

平台层（云端管理系统）

通过SFP光口上传处理数据

核心设备参数深化

智慧网关定制配置表：

四、关键技术创新

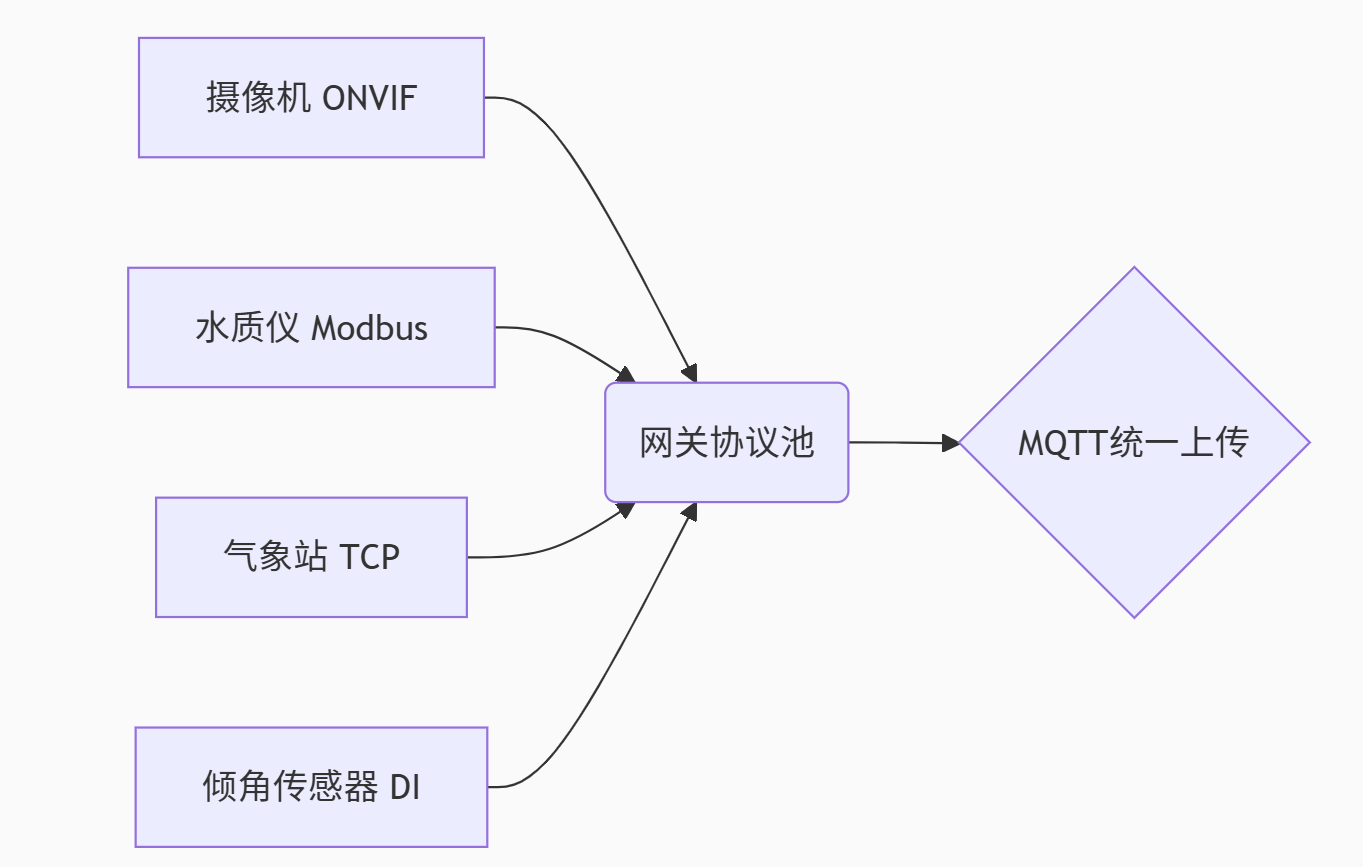

1.多协议融合接入技术

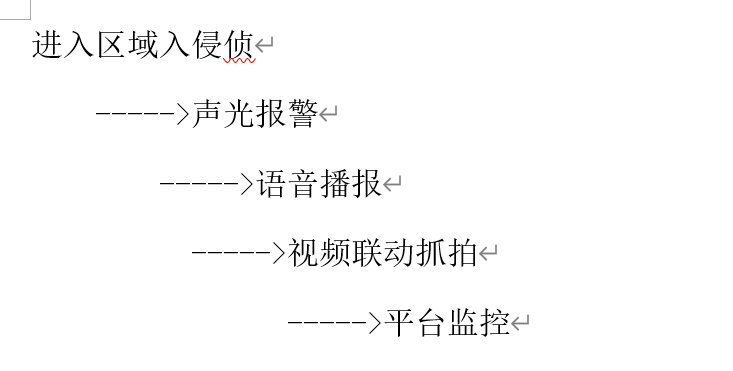

2.边缘智能联动机制

杆载系统集成

方案

单杆设备集成清单：

供电与网络冗余设计

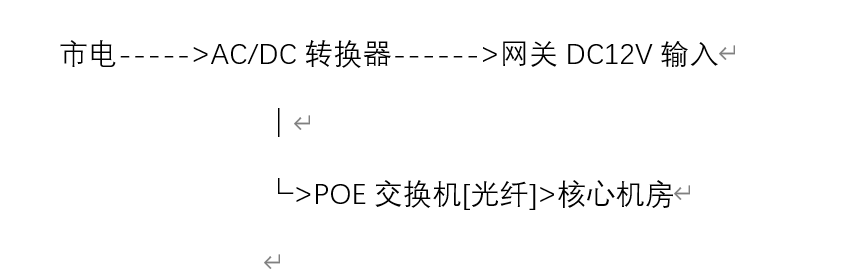

双路径供电拓扑：

断电告警：蓄电池电压低于11V时主动上报

网络自愈：SFP光口组成环网，断点切换<50ms

AI应用场景设计

1.生物多样性监测

利用AI算法定制模型识别38种保护鸟类

自动生成种群活动热力图

2.水域安全防护

水面异常漂浮物检测

人员落水智能报警

水质参数超标联动采样

运维管理系统

四大核心功能：

1.设备健康看板：网关温度/流量/离线状态可视化

2.告警矩阵管理：

断网告警----->启动4G备用通道

设备离线----->自动诊断报告生成

DI触发----->关联视频弹窗

3.远程批量升级：差分OTA技术节省90%带宽

4.能效分析：POE设备用电量统计报表

九、实施效益分析

量化效益对比表：

环境适应性措施

1.防潮设计：壳体内部填充氮气，关键接口涂覆纳米防凝露涂层

2.防雷击设计：网口/串口内置15KV浪涌保护

3.防生物侵蚀：外壳表面复合抗菌涂层
