智能风机控制器（NIC-E4I4O）

产品规格书

一、产品概述

NIC-E4I4O 是纽脉（NIUMAI）自主研发的工业级导轨式智能风机控制器，采用高可靠性元器件与抗干扰设计，集成4路数字量输入（DI）、4路继电器数字量输出（DO），支持RS485 Modbus RTU通信协议，可实现风机及相关设备的自动联动、远程监控与逻辑控制，广泛应用于建筑通风、机房环境监控、工业自动化、管廊/隧道通风等多场景，是提升设备智能化管控水平、降低运维成本的核心组件。

核心优势：工业级品质、灵活组网、可视化调试、协议兼容，可无缝对接各类监控平台，满足投标项目中智能化、标准化管控需求。

二、核心技术参数

2.1 电气参数（关键参数加粗）

2.2 物理与环境参数

三、核心功能特性（

灵活I/O配置

：4入4出设计，支持4路开关量信号采集（烟感、温感、门磁等）和4路设备控制输出，适配多场景需求。

高可靠性输出

：每路DO通道独立配置NO/NC/COM触点，继电器输出稳定，可直接驱动风机、电磁阀、指示灯等负载，无需额外中间继电器。

便捷组网通信

：双RS485接口支持设备级联，标准Modbus RTU协议，可无缝对接SCADA系统、PLC、物联网平台，实现集中监控与远程控制。

可视化调试

：面板LED指示灯实时显示DI/DO通道通断状态，现场调试、故障排查便捷，降低运维成本。

工业级品质

：宽温工作、端口隔离、抗电磁干扰设计，符合工业级标准，可在复杂环境下长期稳定运行，满足投标项目对设备可靠性的要求。

广泛兼容

：支持主流组态软件（如WinCC、组态王）与物联网平台对接，无需额外开发，快速落地项目。

四、接口定义

4.1 顶部I/O端子

4.2 底部供电/通信端子

五、典型应用场景

建筑通风系统

：地下室、车库、写字楼通风风机联动，根据烟感、温感、CO浓度传感器信号自动启停风机，满足建筑消防、通风规范，适配建筑智能化投标项目。

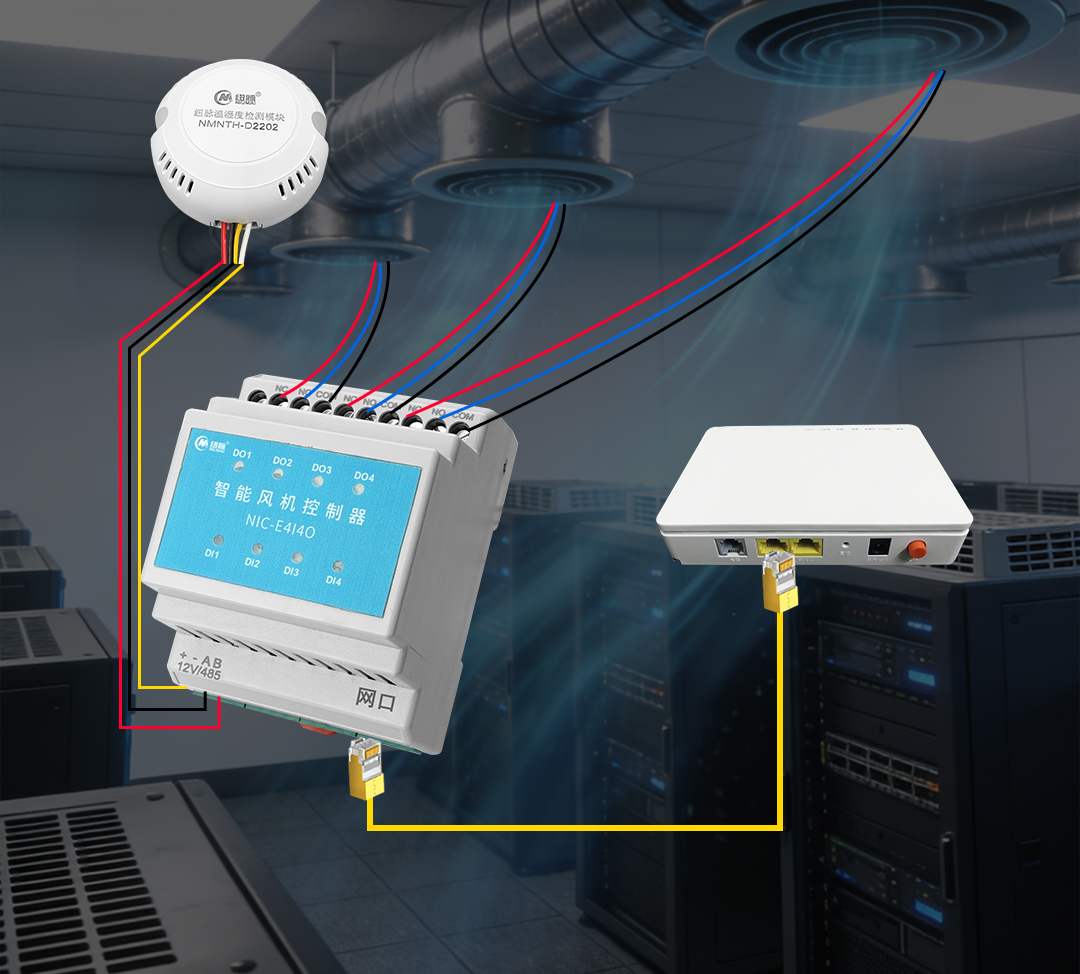

机房环境监控

：配合温湿度、漏水、烟雾传感器，实现机房排风机、散热设备的自动调速与启停控制，保障机房设备安全稳定运行，适用于数据中心、机房智能化项目。

工业自动化项目

：接入Modbus总线，实现多台风机的集中监控、逻辑联锁与远程控制，适配工厂、车间自动化改造投标项目。

管廊/隧道通风

：远程控制风机组，调节地下管廊、隧道内空气质量，保障人员作业安全，适用于市政管廊、隧道工程投标项目。

六、安装与使用说明

安装

：将设备卡装于35mm DIN导轨，确保卡扣完全扣合，安装牢固，符合工业机柜安装标准。

接线

：

供电：接入DC 12V电源，严格区分正负极，避免反接损坏设备；

通信：RS485总线A/B线对应连接，建议使用屏蔽双绞线，总线终端配置120Ω终端电阻，降低干扰；

I/O：按端子定义接入DI传感器信号与DO负载设备，严格区分NO/NC/COM端子，避免负载短路。

调试

：上电后检查电源指示灯，通过上位机或调试工具配置通信参数（波特率、数据位、停止位、校验位），测试DI/DO通道功能，确保设备正常运行。

七、注意事项

严禁带电插拔接线端子，避免损坏设备或引发电气短路，符合电气安全规范；

负载功率不得超过继电器触点额定容量，大功率负载需加装中间继电器，确保设备安全运行；

RS485通信线应远离强电电缆与干扰源，单独布线或使用屏蔽线缆，保障通信稳定；

设备仅适用于室内机柜安装，避免暴露于潮湿、粉尘、腐蚀性气体或强电磁干扰环境中；
