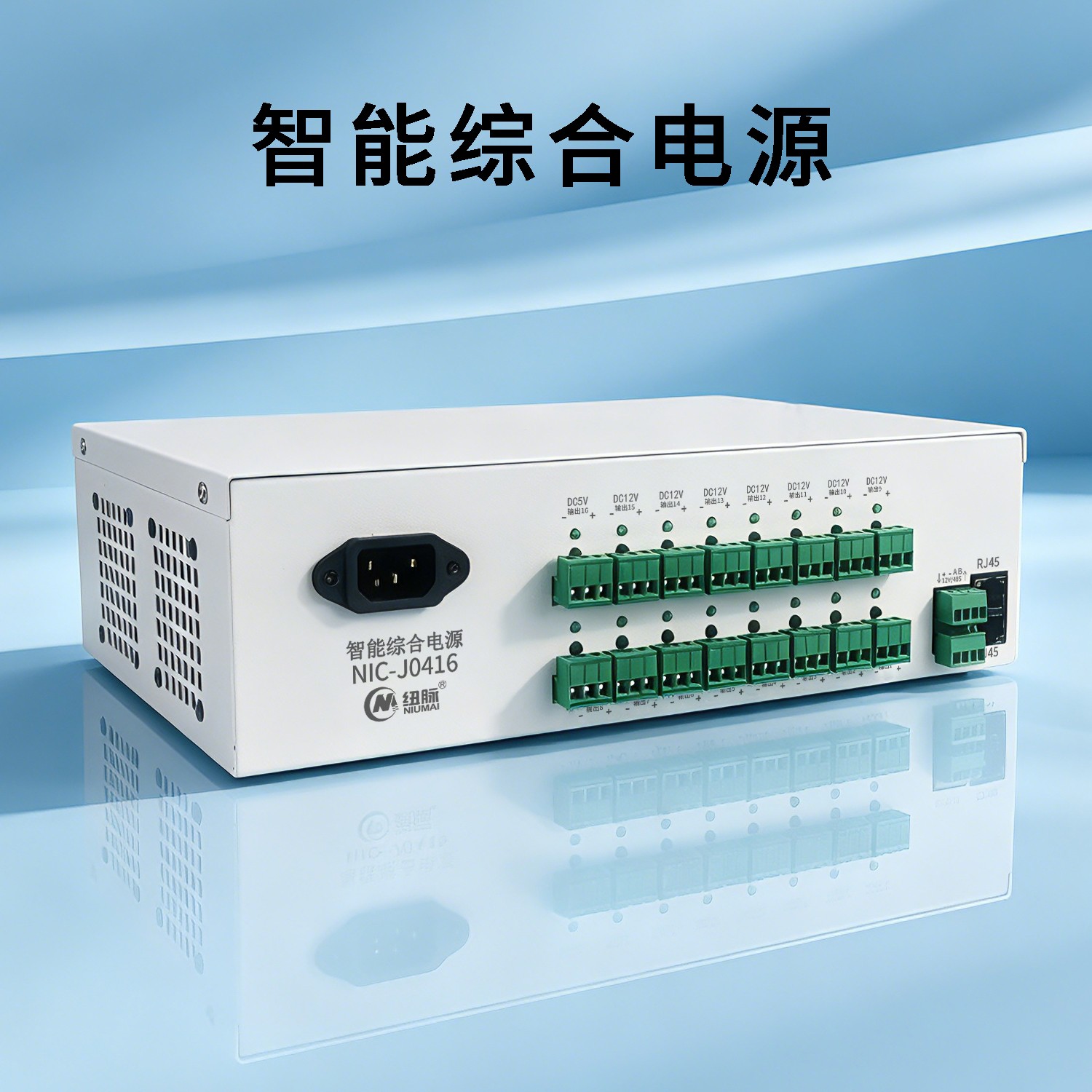

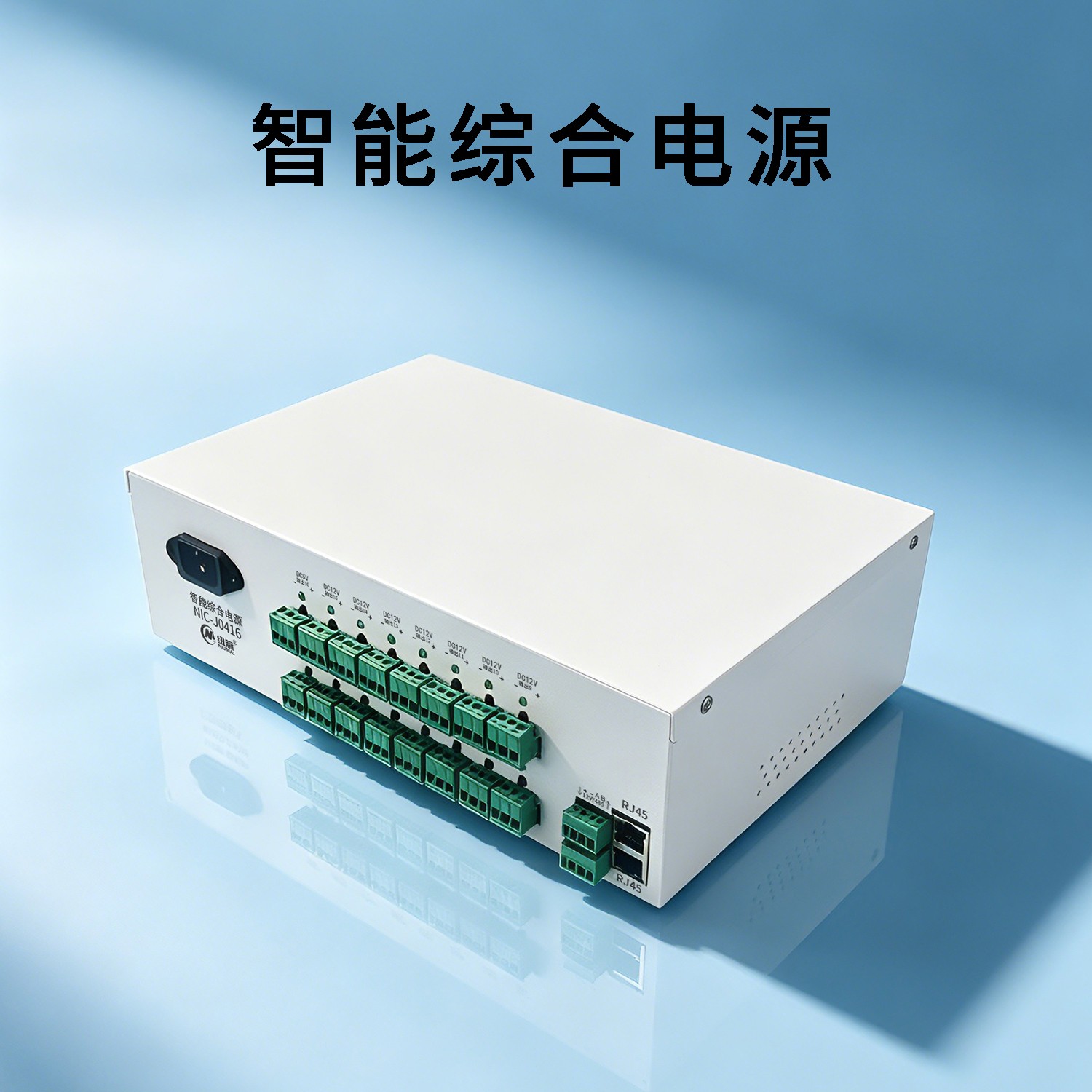

一、产品概述本产品为智能综合电源管理设备，专为楼宇自控、空调节能改造、安防监控、智能照明等弱电系统设计，可实现多路直流 / 交流电源的集中输出、智能监控与远程管理，具备高稳定性、易安装、易维护的特点，是项目现场集中供电的理想解决方案。二、技术参数表格项目参数规格输入参数额定输入电压：AC 220V ±15%输入频率：50Hz/60Hz输入接口：国标 AC 电源插座输出参数1. 直流输出：・14 路
| 项目 | 参数规格 |
|---|---|
| 输入参数 | 额定输入电压：AC 220V ±15%输入频率：50Hz/60Hz输入接口：国标 AC 电源插座 |
| 输出参数 | 1. 直流输出：・14 路 DC 12V 输出（含 8 路 + 6 路双组配置），单路最大输出电流 2A，总输出电流 16A・单路具备过流、短路保护，故障不影响其他通道正常工作2. 交流输出：・2 路 AC 200V 输出，单路最大输出功率 1000W，总输出功率 1500W・具备过压、过载、漏电保护功能 |
| 通讯接口 | 1. RS485 接口：1 路，支持 Modbus-RTU 协议，波特率可选 9600/19200bps，用于远程监控、状态反馈与参数配置2. RJ45 网口：2 路，10/100Mbps 自适应以太网接口，支持 TCP/IP 协议，可接入局域网 / 云平台实现远程管理、数据上传 |
| 保护功能 | 输入过压 / 欠压保护、输出过流 / 短路保护、过温保护、防浪涌保护 |
| 工作环境 | 工作温度：-10℃ ~ +60℃工作湿度：10% ~ 90% RH（无凝露）存储温度：-20℃ ~ +70℃ |
| 物理参数 | 外壳材质：金属外壳，带散热孔设计安装方式：桌面式 / 壁挂式安装接线方式：插拔式绿色端子排，支持免工具快速接线 |
| 认证与标准 | 符合 GB 4943.1-2011 信息技术设备安全标准，具备过流、过压、短路保护认证 |

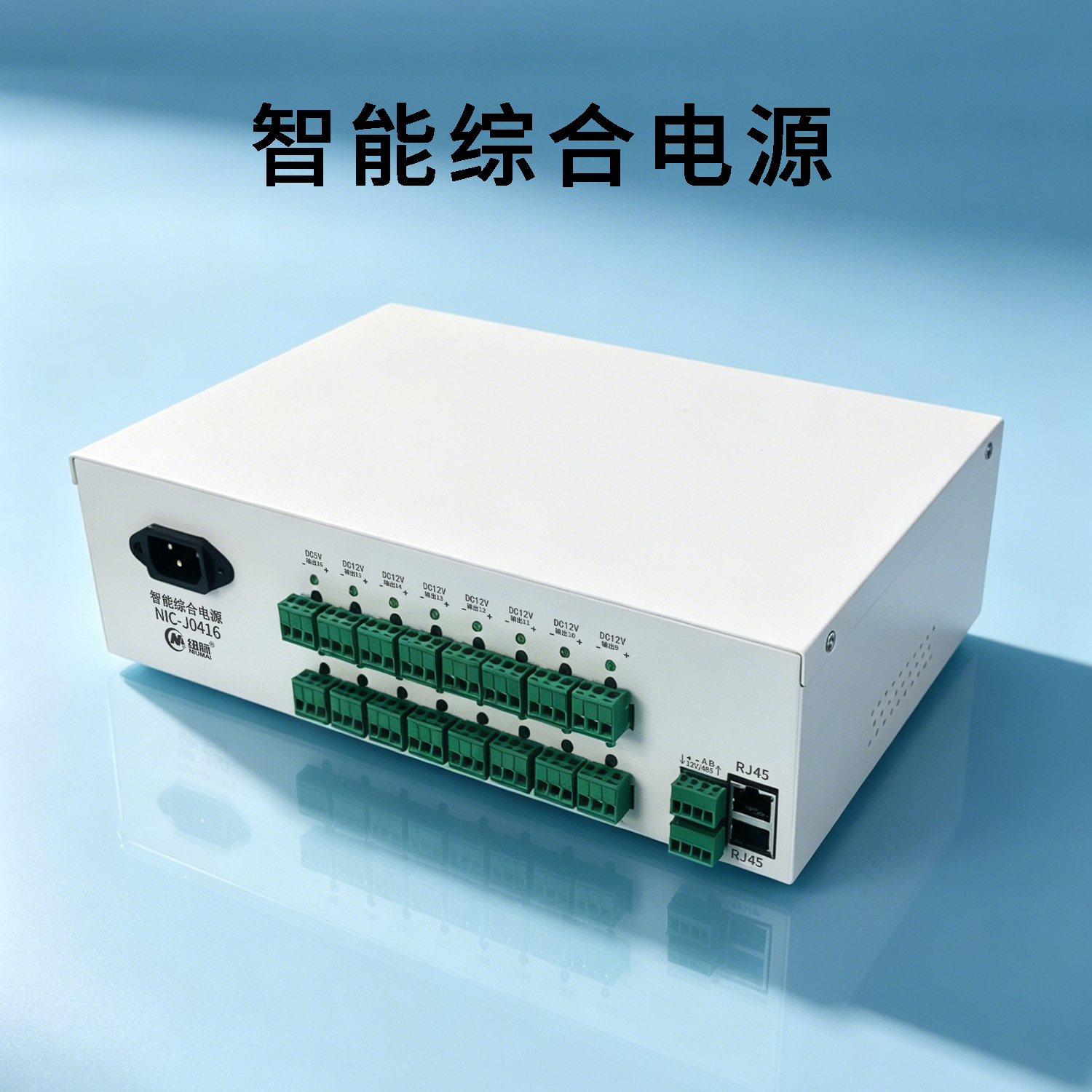

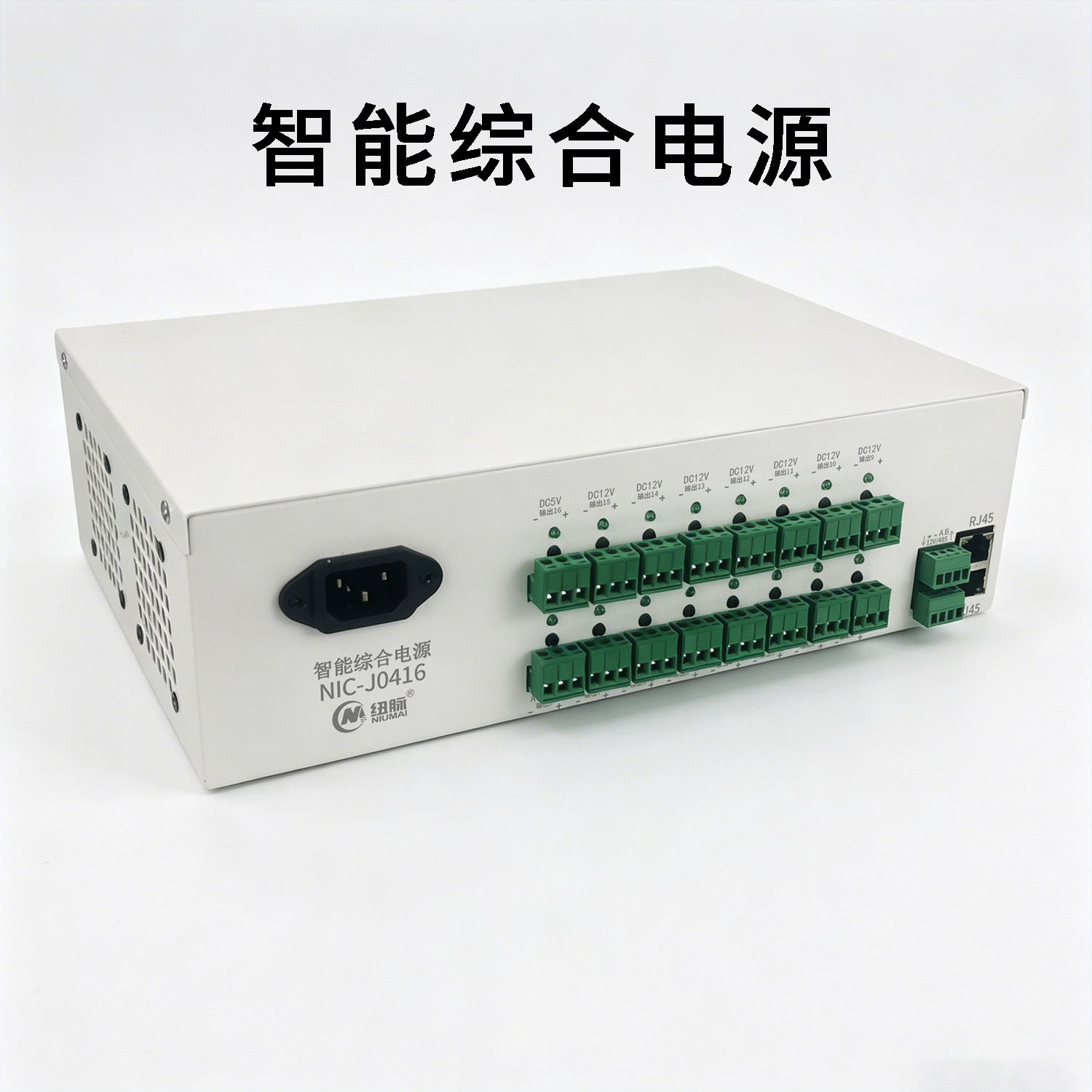

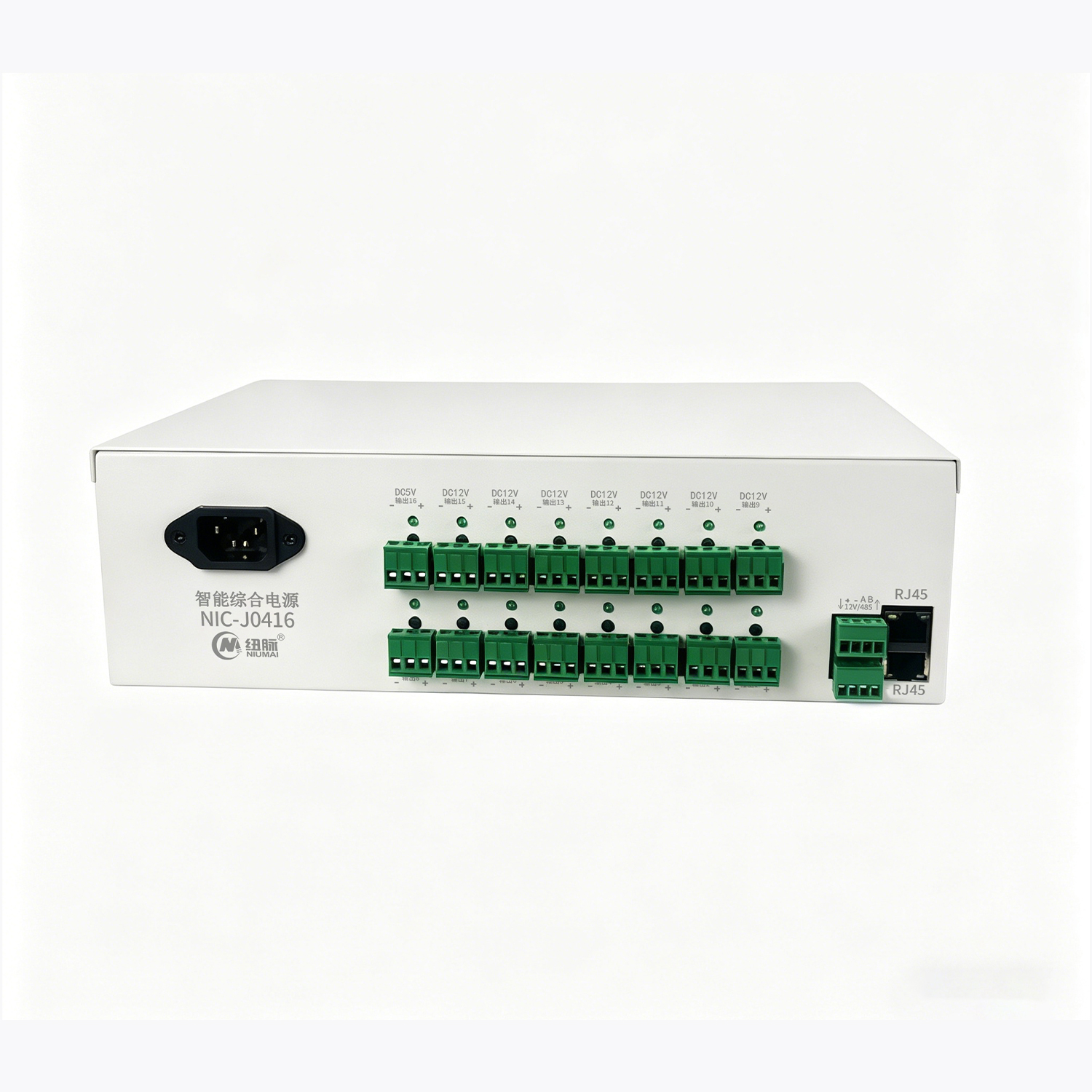

输入接口
AC 220V 电源输入：左侧国标电源插座，连接市电为设备供电。
输出端子排
上层端子排：8 路 DC 12V 输出通道，每路对应独立电源指示灯，接线端子支持正负极快速连接。
下层端子排：6 路 DC 12V 输出通道 + 2 路 AC 200V 输出通道，通道标识清晰，便于现场接线区分。
通讯接口
RS485 接口：绿色端子排，包含 A/B 信号端子，支持工业总线通讯，可与 PLC、上位机或集中控制系统对接。
RJ45 网口：2 路以太网接口，可分别接入本地网络与远程管理平台，支持网络通讯与数据传输。
多路集中供电：同时支持 DC 12V 直流与 AC 200V 交流输出，适配空调控制器、传感器、监控设备、照明设备等多种负载，减少现场电源适配器数量，简化布线。
智能监控管理：通过 RS485 或以太网接口，可远程监控每路输出的电压、电流状态，支持故障告警、远程重启、参数配置等功能。
多重安全防护：每路输出独立保护，故障通道自动切断且不影响其他通道运行，有效避免设备损坏与安全隐患。
便捷施工维护：插拔式端子排设计，接线无需工具，大幅提升现场施工效率；清晰的通道标识与指示灯，便于故障排查与后期维护。
稳定可靠运行：金属外壳搭配散热孔设计，保障长时间稳定工作；宽电压输入设计，适配不同市电环境。
空调节能改造项目：为空调控制器、温度传感器、电动阀等设备集中供电与智能管理。
楼宇自控系统：为照明控制、门禁系统、安防监控设备提供多路稳定电源。
智能弱电箱：家庭 / 商用弱电箱内集中供电，适配路由器、监控摄像头、智能家居设备等。
工业自动化现场：为小型传感器、控制器、执行器提供多路直流 / 交流电源。
安装前请确认输入电压与设备额定电压一致，避免接错电源导致设备损坏。
每路输出请勿超过额定电流 / 功率，长期过载运行会影响设备寿命并可能引发安全隐患。
安装环境需保持通风干燥，避免高温、潮湿、粉尘环境，防止设备短路或散热不良。
通讯接线时请确认 RS485 的 A/B 端子连接正确，避免极性接反导致通讯失败。
设备维修需由专业技术人员操作，请勿自行拆解或改造设备内部电路
