纽脉双网自愈电源控制终端

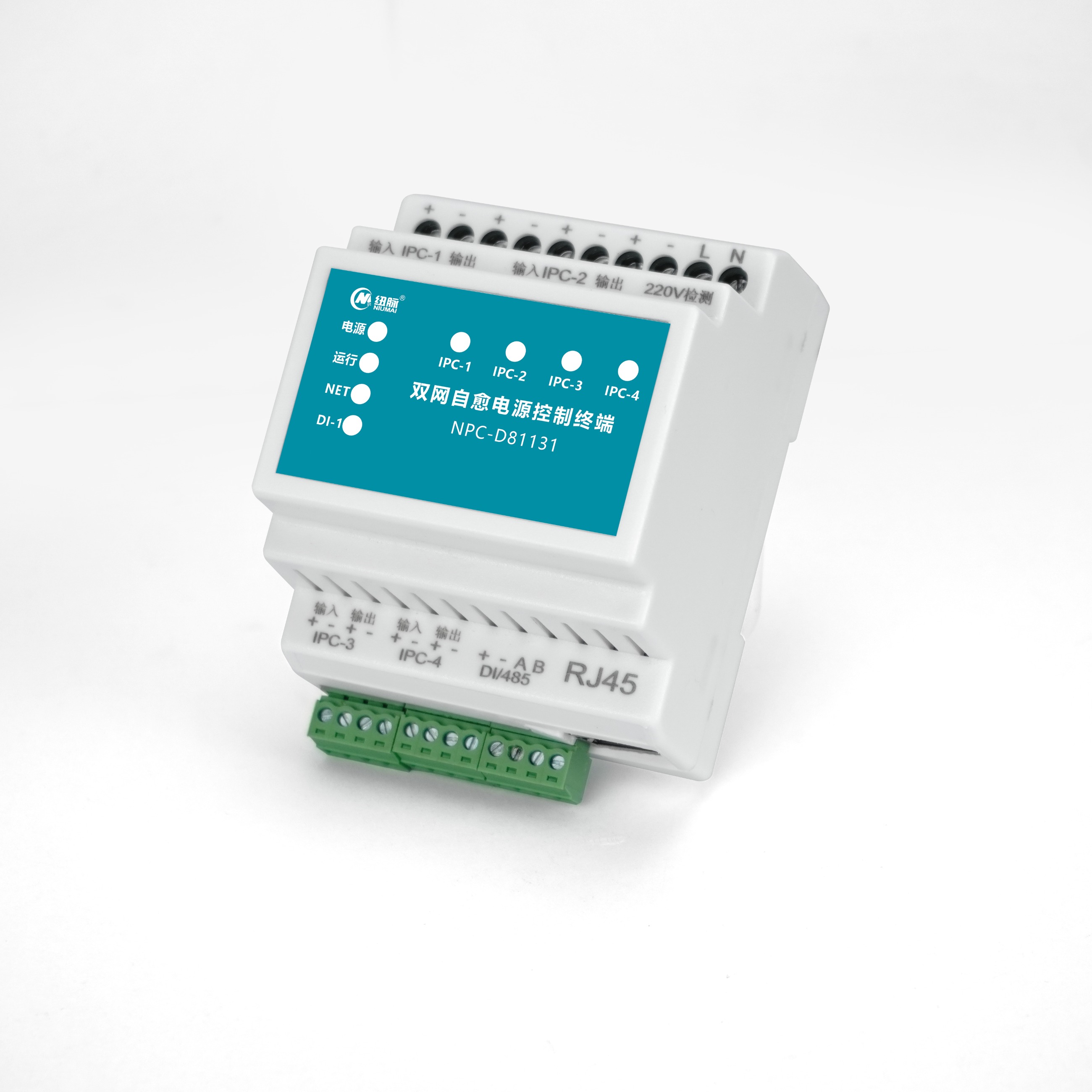

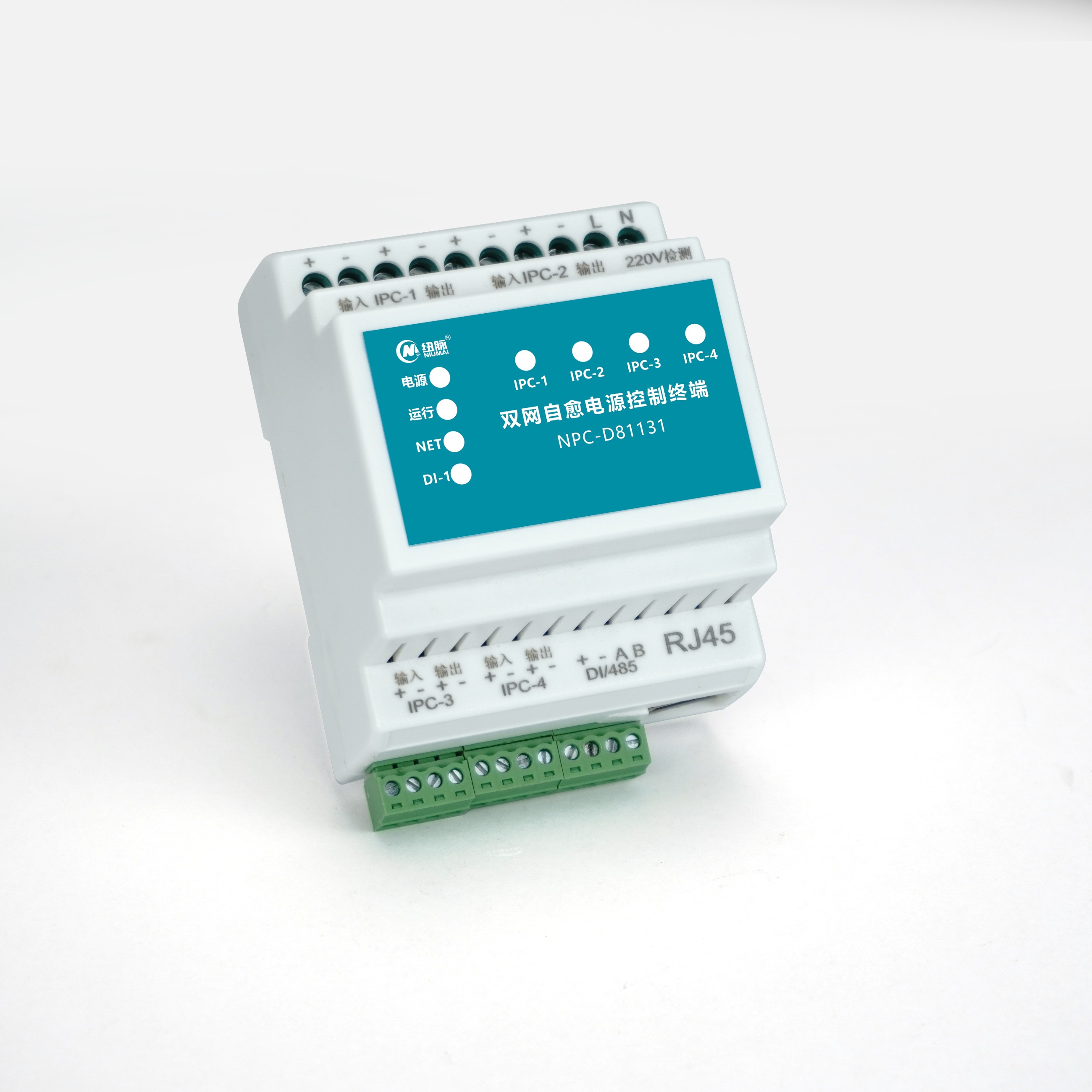

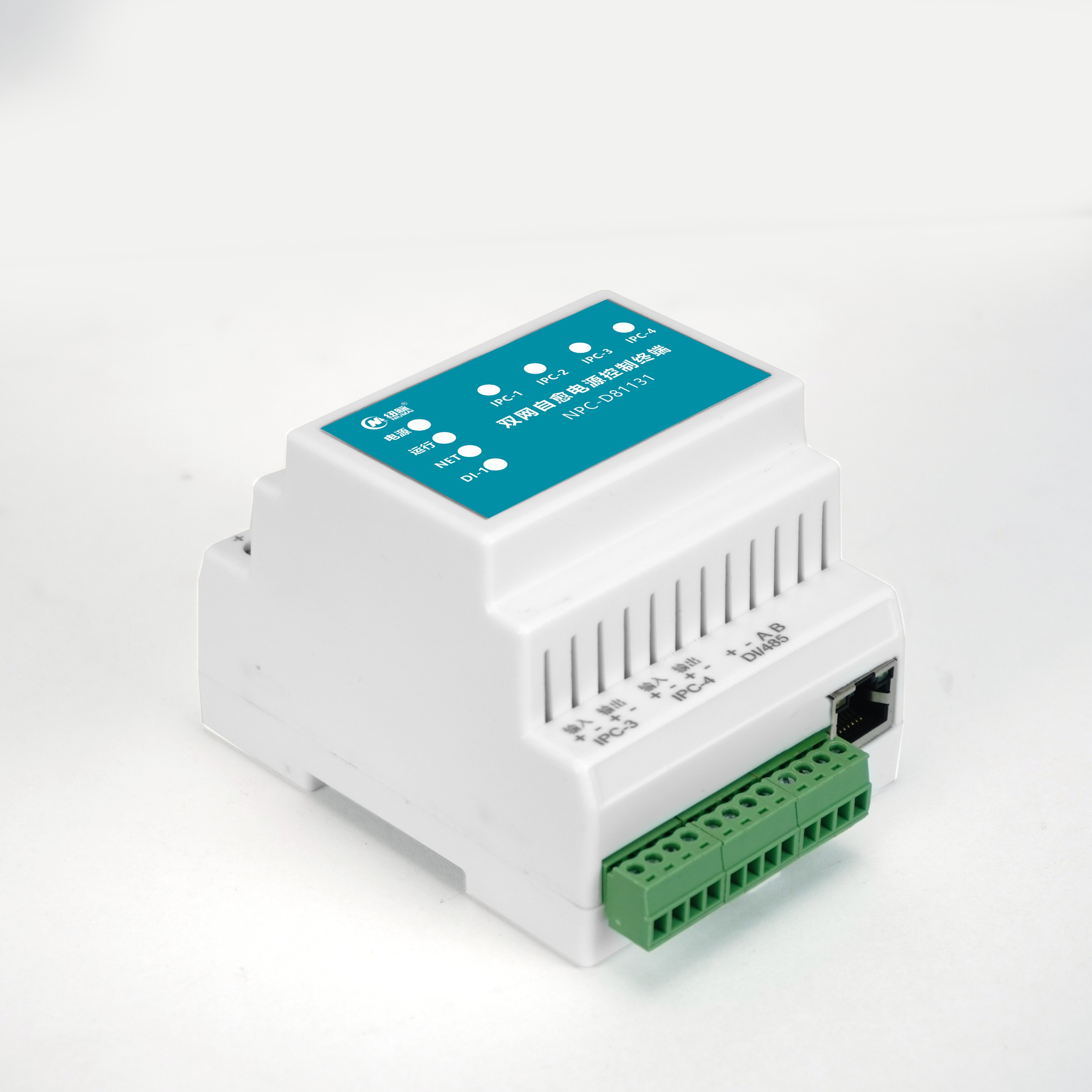

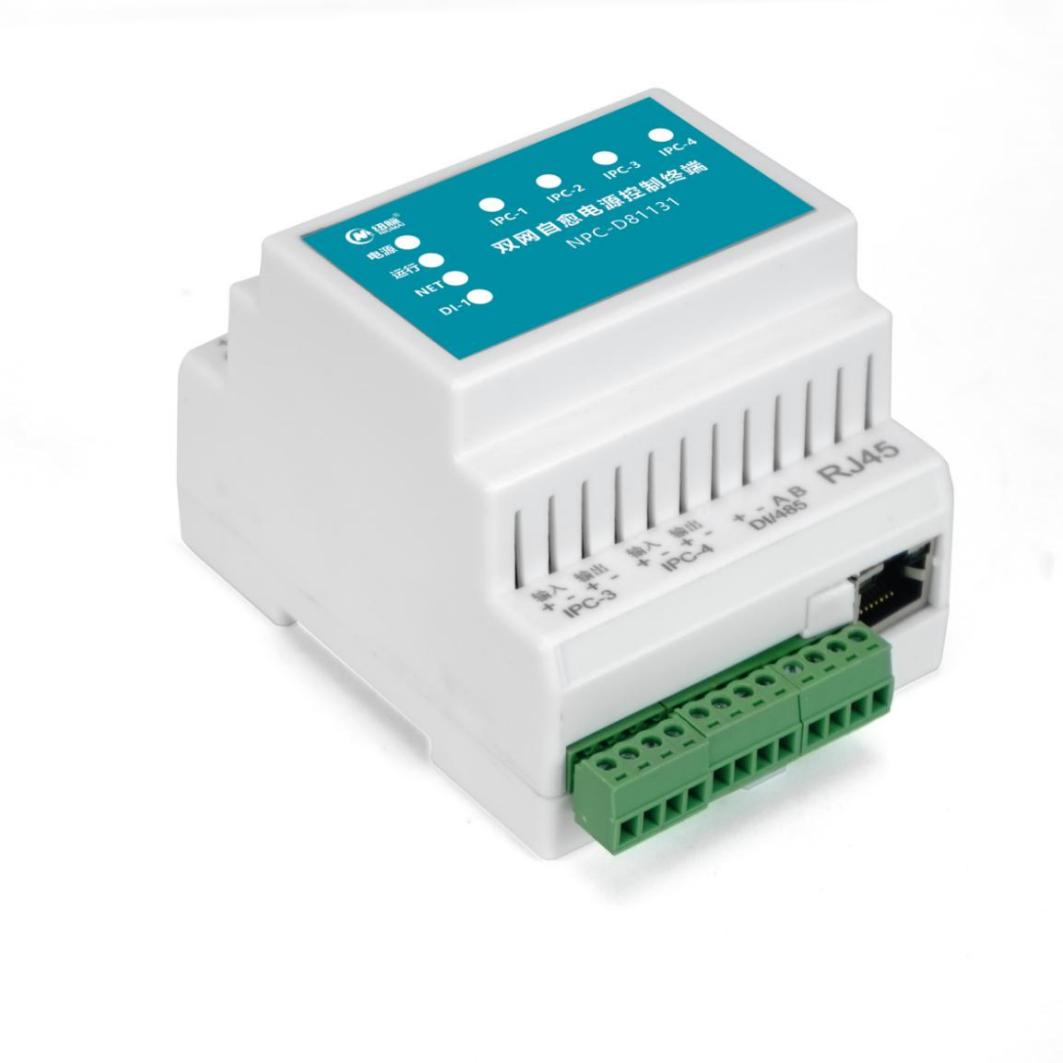

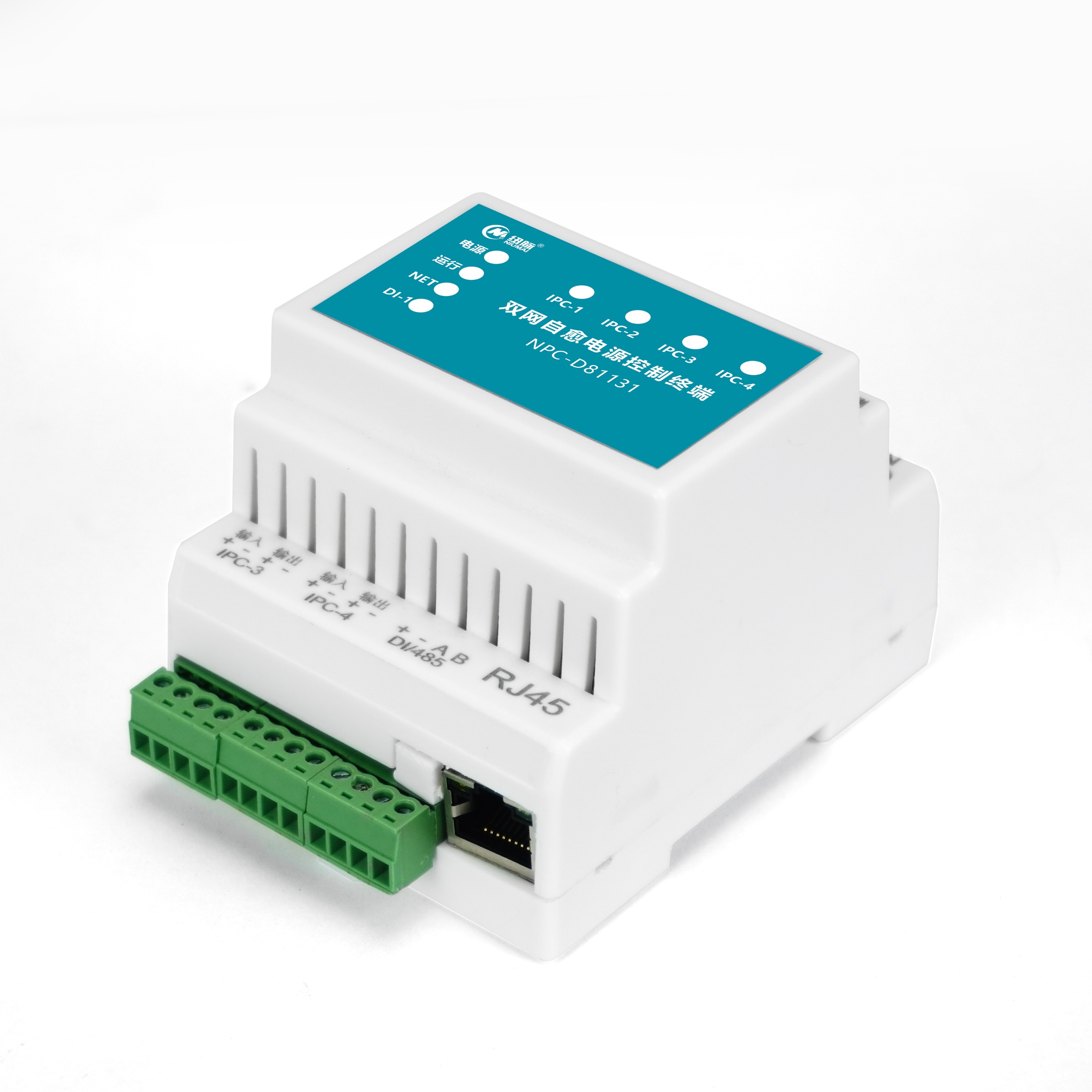

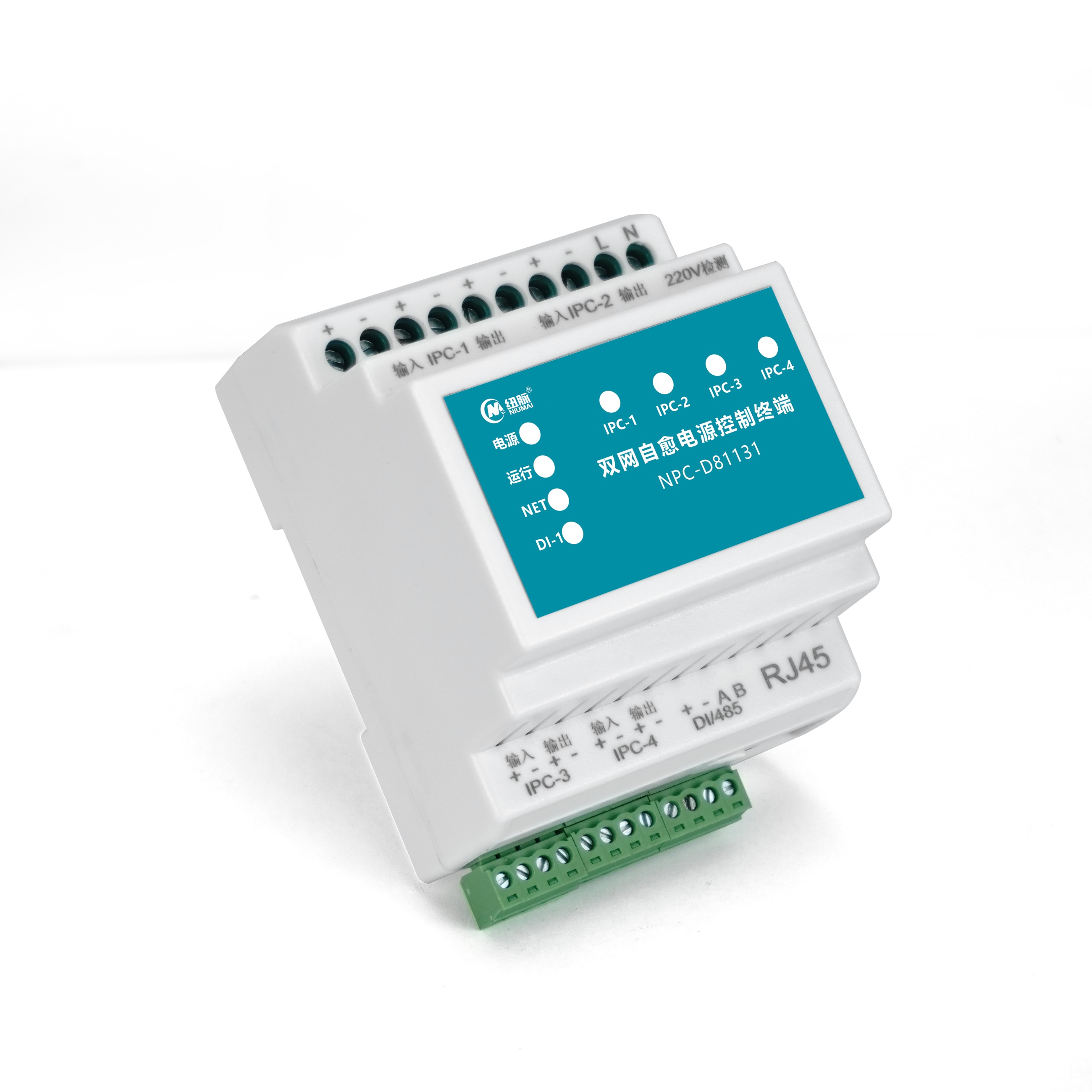

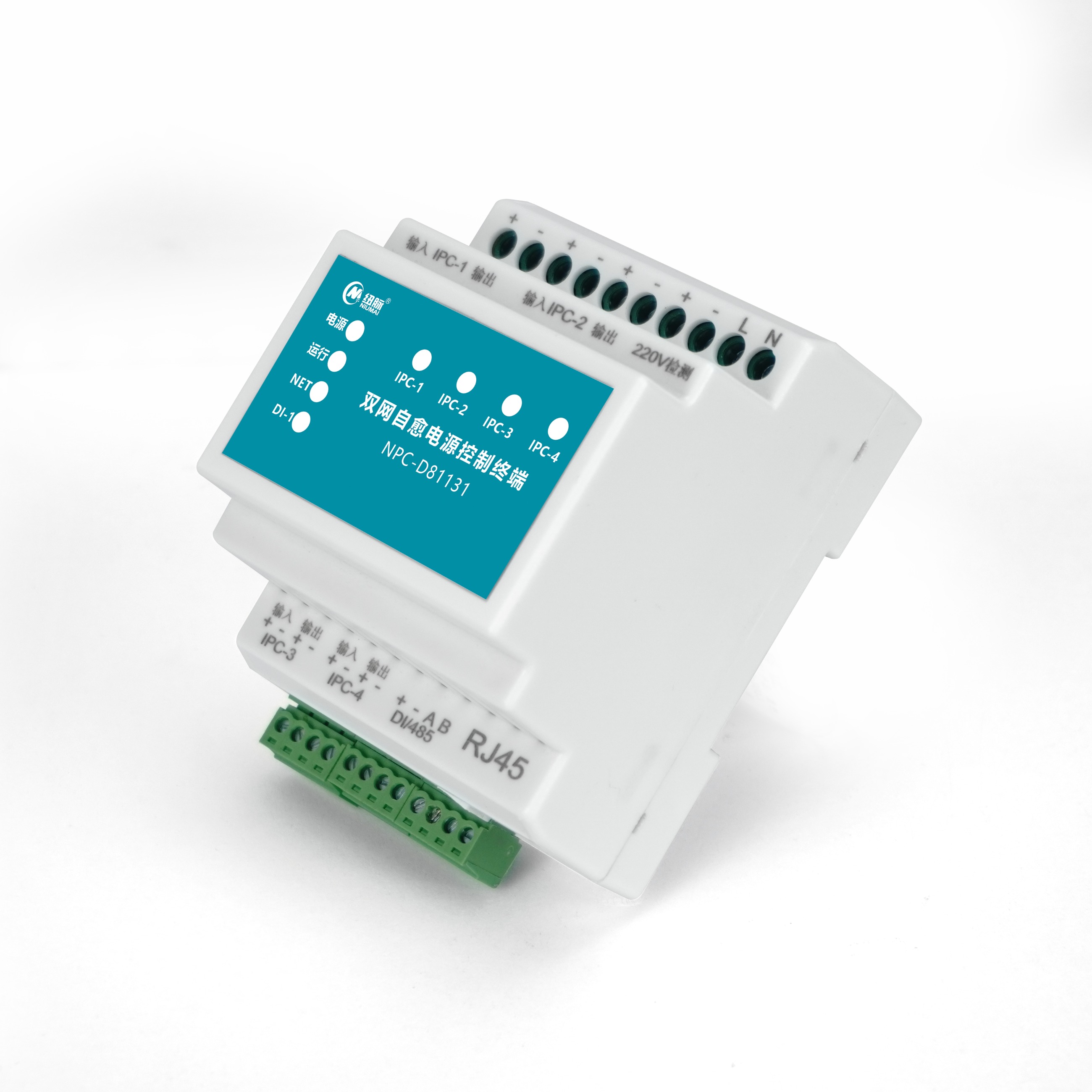

双网自愈电源控制终端

品牌：纽脉 | 型号：NPC-D81131 | 版本：V1.0

————————————————————————————————————————

一、产品简介

双网自愈电源控制终端（NPC-D81131）是一款工业级4路电源管理与网络冗余设备，专为安防监控、工业物联网、弱电智能化场景打造，可实现对IPC（网络摄像机）及小型智能设备的远程供电控制、网络链路自愈保护，高效解决设备运维难、网络易中断的行业痛点，为各场景提供稳定、智能的电源与网络管理解决方案。

二、核心价值

✅ 远程运维：4路设备独立远程上电/断电/重启，替代人工现场操作，大幅降低运维成本，提升运维效率。

✅ 网络高可用：双网口自愈机制，链路故障时毫秒级自动切换，保障通信不中断，杜绝业务停滞。

✅ 集中管控：支持RS485/网络双通信模式，可无缝接入上层管理平台，实现多设备批量监控与统一管控。

✅ 安全可靠：内置220V市电检测、过流保护功能，有效提升设备供电稳定性与运行安全性，防患于未然。

三、核心功能

1. 4路独立电源控制：每路可独立进行远程上电、断电、重启操作，互不干扰，适配多路IPC及各类小型智能设备。

2. 双网口自愈冗余：双RJ45网口设计，切换时间≤100ms，业务无感知，彻底杜绝网络链路中断问题。

3. 市电状态检测：实时监测220V市电输入状态，市电异常时可触发告警与联动控制，保障设备正常运行。

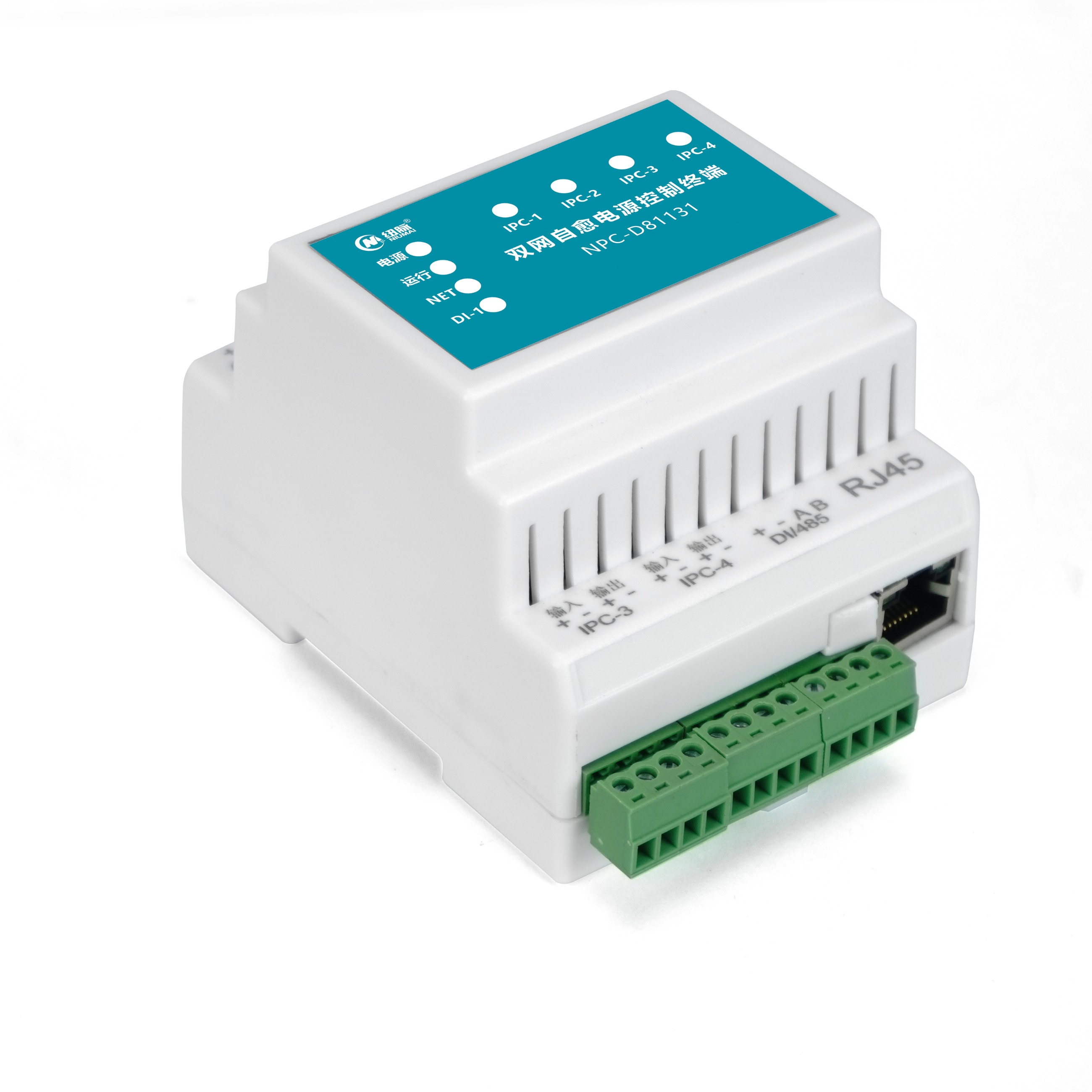

4. 可视化状态指示：正面LED指示灯，清晰显示电源、运行、网络、DI输入及4路设备工作状态，一目了然，便于现场排查。

5. 灵活扩展兼容：支持定时任务配置、故障告警上报，RS485通信接口兼容Modbus-RTU协议，可对接SCADA、物联网平台等，支持二次开发。

四、技术参数

4.1 硬件规格

• 供电输入：AC 220V ± 15%，50/60Hz

• 受控输出：4路，单路最大支持10A/250VAC（阻性负载）

• 网口：2×10/100Mbps RJ45，支持Auto-MDIX自动翻转

• 通信接口：1×RS485（半双工，兼容Modbus-RTU协议）

• 数字输入：1×DI干接点输入（用于外部告警触发）

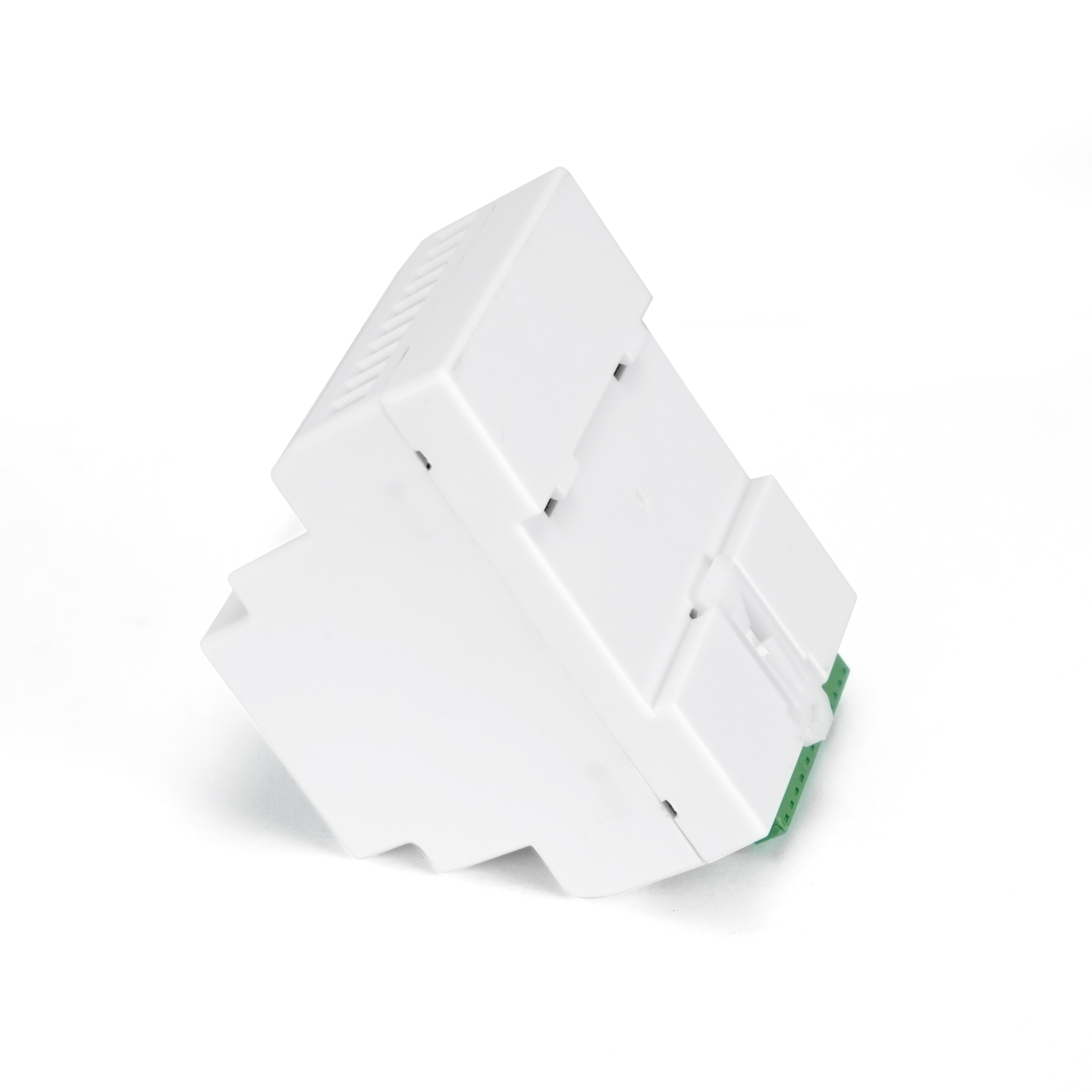

• 安装方式：35mm DIN导轨式安装（适配标准弱电箱、机柜）

• 工作环境：温度-10℃ ~ +60℃，湿度5% ~ 95%RH（无冷凝）

• 外壳材质：阻燃ABS工程塑料（安全耐用，抗干扰）

• 外形尺寸：约90mm × 60mm × 55mm（长×宽×高）

4.2 软件特性

• 支持Web页面/管理平台远程配置，操作简洁直观

• 支持运行日志存储，可查询设备操作、运行及告警记录

• 支持故障告警上报，异常状态及时推送至管理平台

• 兼容主流安防平台、工业物联网平台，支持二次开发对接

五、应用场景

5.1 安防监控场景

远程管理多路网络摄像机，快速解决设备死机、离线问题，无需运维人员奔赴现场重启；双网口冗余设计，保障监控视频传输链路稳定，避免单网故障导致监控盲区，提升安防系统可靠性。

5.2 工业物联网场景

适用于工厂车间、智能楼宇的小型传感器、控制器等设备的集中供电控制，实现设备远程维护与管理；市电检测功能可联动备用电源切换，保障工业设备连续稳定运行，减少生产中断风险。

5.3 弱电智能化场景

部署于弱电箱、机柜内，对门禁、广播、信息发布等终端设备进行电源智能化管控，简化弱电系统运维流程，提升弱电系统智能化水平与运维效率。

六、产品优势

6.1 技术优势

采用行业领先的双网自愈技术，毫秒级链路切换，保障网络高可用；工业级宽温、抗干扰设计，适配复杂现场环境，运行稳定可靠，使用寿命长。

6.2 成本优势

单设备可实现4路设备管控，减少硬件部署数量，降低项目整体硬件投入；远程运维替代人工现场操作，大幅降低差旅、人力成本，提升项目运维性价比。

6.3 体验优势

可视化LED指示灯设计，设备运行状态一目了然，便于现场快速排查故障；导轨式安装，接线端子标识清晰，施工、安装与后期维护便捷高效，降低施工与维护成本。

典型部署方案

7.1 安防监控部署

220V市电 → NPC-D81131 → 4路IPC电源输出

　　　　　　↓

　　双网口 → 主/备交换机 → 监控平台

　　RS485 → 安防管理主机

说明：终端接入市电后，为4路IPC提供受控电源输出，双网口分别连接主备交换机，保障监控数据传输稳定；RS485接入安防管理主机，实现设备远程控制与状态监控。

7.2 工业物联网部署

220V市电 → NPC-D81131 → 工业传感器/控制器

　　　　　　↓

　　双网口 → 工业交换机 → SCADA系统

　　RS485 → 物联网网关 → 云平台

说明：终端为工业设备提供稳定电源与远程管控，双网口保障工业网络冗余，RS485对接物联网网关或SCADA系统，实现设备远程运维、数据采集与集中管理。

—————————————————————————————————————
