纽脉品牌智慧社区设备机箱产品介绍
摘要
防水机箱，外尺寸：W350mm*H500mm*D220mm，冷轧钢板材质，静电喷塑防锈处理工艺，含防水圆锁，抱箍/壁挂安装件、安装螺丝、导轨、配电单元板/模块翻转框、1个设备层板，五位接地铜排；电源防雷：交流接入具有防浪涌保护功能，额定电压Un:220V，最大持续运行电压Uc:385V,标称放电电流In(8/20μs):10kA,最大放电max(8/20μs):20kA；保护水平Up(8/20μs):<1.2kV，响应时间≤25ns；智能重合闸：智能重合闸模块，三合1集成交流防雷、自动重合闸、交流分配、交流插座；交流AC220V输入、6路AC220V端子输出、含1路5孔插座，2路告警輸入；内置自动重合闸，额定电流16A，具有过压、欠压、过载、漏电保护，支持市电远程通电和断电功能；具有RS485通信，LED数字显示，支持本地操作与查看；12V5A电源模块：AC220V输入，≥3路220V端子输出，4路DC端子输出。
一、产品概述
纽脉品牌NMIBA1100型号设备机箱是一款专为工业、通信和户外应用设计的高性能防水机箱。本产品采用先进的防护技术和模块化设计，集电源防雷、智能重合闸、电源分配和通信功能于一体，适用于恶劣环境下的设备保护和管理。机箱外尺寸为宽350mm×高500mm×深220mm（W350mm×H500mm×D220mm），结构紧凑，安装灵活，可广泛应用于基站、监控系统、电力配电、物联网节点等场景。本规格书详细描述了机箱的技术参数、功能特性和性能指标，总字数约1500字，旨在为用户提供全面的参考依据。
二、机箱结构与材质
1.外观尺寸与设计
外尺寸：宽度350mm×高度500mm×深度220mm。该尺寸经过优化设计，确保内部空间利用率高，同时便于在狭小空间安装。
材质：采用优质冷轧钢板（SPCC），厚度不低于1.2mm，具有高强度、耐冲击和抗变形特性。冷轧钢板表面经过严格的除锈和预处理，确保长期使用中不易腐蚀。
表面处理工艺：静电喷塑防锈处理，涂层厚度≥60μm，颜色为标准工业灰（可定制）。该工艺提供优异的耐候性、抗紫外线和防化学腐蚀能力，适用于户外高温、高湿环境。喷塑层附着力强，通过ISO2409标准测试，确保在40°C至+85°C温度范围内无剥落或裂纹。
2.防水与密封性能
防水等级：符合IP65标准，完全防尘并可抵御低压水射流。机箱门缝采用硅橡胶密封条，结合防水圆锁设计，确保在雨雪、潮湿环境中内部设备干燥。
防水圆锁：内置不锈钢防水圆锁，锁芯防护等级IP67，支持钥匙操作，防止未授权访问。锁具结构紧凑，耐冲击，使用寿命≥10,000次。

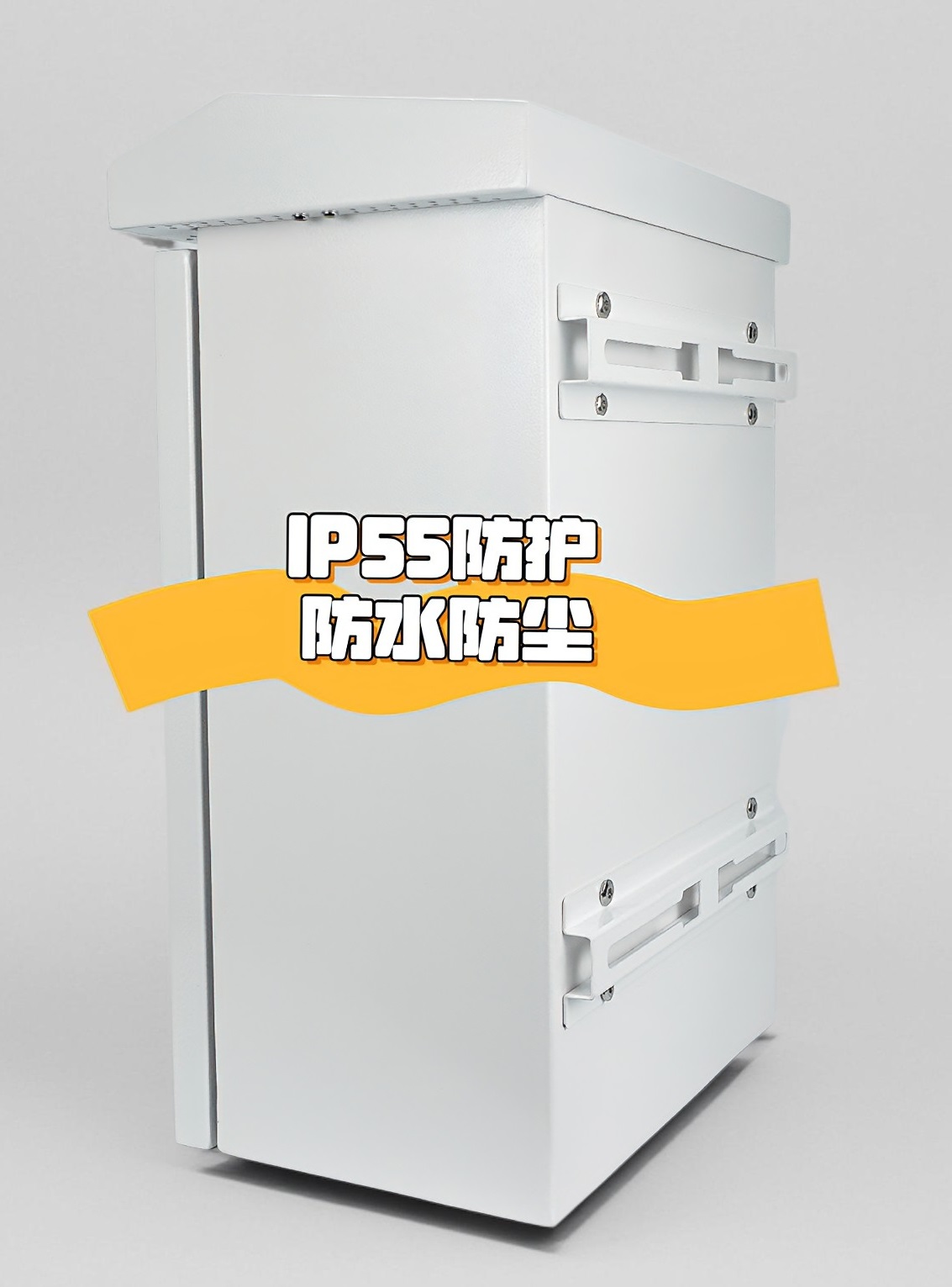

安装方式：提供抱箍和壁挂两种安装选项。抱箍件适用于柱状安装，壁挂件支持墙面或机架固定，安装螺丝为M6不锈钢材质，附带防松垫圈，确保稳固性。导轨设计符合IEC60715标准，便于模块化组件滑动安装。

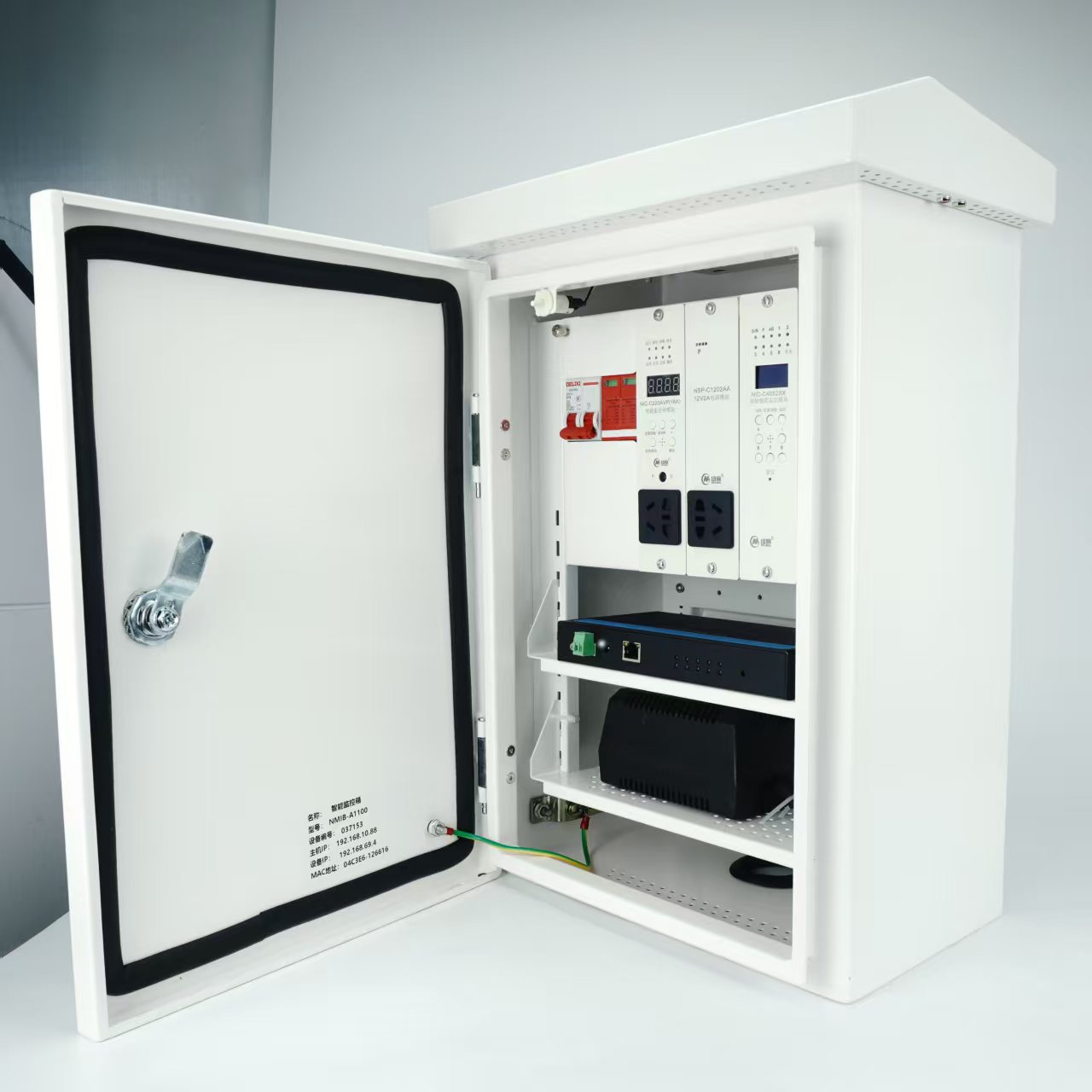

3.内部配件与接地

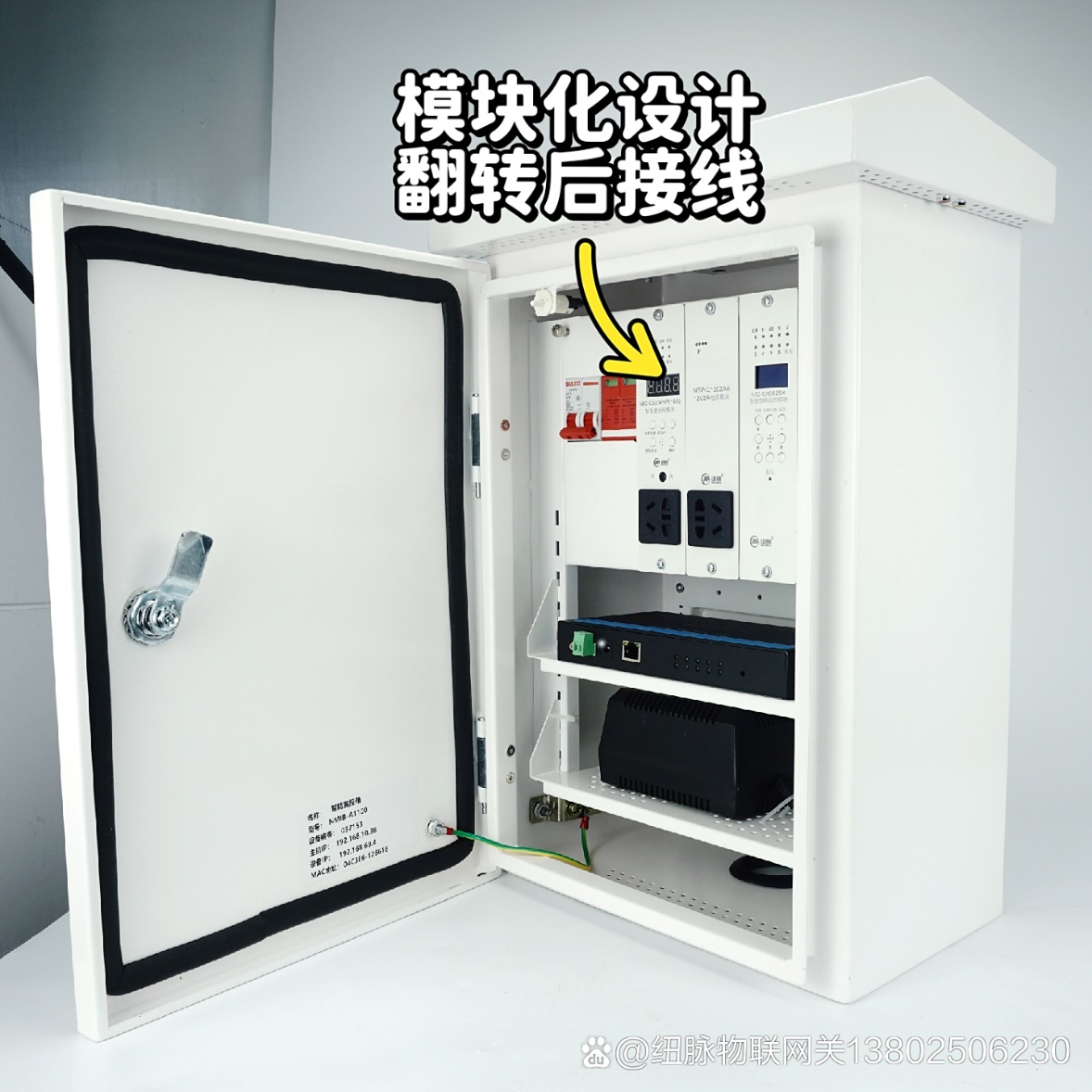

配电单元板/模块翻转框：采用模块化设计，支持配电单元和功能模块的快速安装与维护。翻转框角度可调，最大开启角度180°，方便内部接线和检修。
设备层板：标配1个设备层板，尺寸为340mm×210mm，承重能力≥10kg。层板表面喷塑处理，带有多组安装孔位，兼容标准设备安装。
接地系统：集成五位接地铜排，材质为T2纯铜，导电率高，电阻≤0.1Ω。铜排通过螺钉固定，支持多路接地线连接，确保设备安全接地，符合GB/T7251标准。
其他附件：包括安装螺丝包（含M4、M6多种规格）、导轨套件和线缆管理夹，提升安装便捷性。
三、电源防雷功能
1.防浪涌保护特性
额定电压（Un）：220VAC，兼容标准市电输入。
最大持续运行电压（Uc）：385VAC，可在电压波动环境下稳定运行。
放电电流能力：标称放电电流In（8/20μs波形）为10kA，最大放电电流Imax（8/20μs波形）为20kA。该指标符合IEC6164311标准，可有效抑制雷击和电网浪涌。
保护水平（Up）：在8/20μs波形下，保护水平低于1.2kV，确保后端设备免受高压冲击。
响应时间：≤25ns，快速响应浪涌事件，减少设备损坏风险。

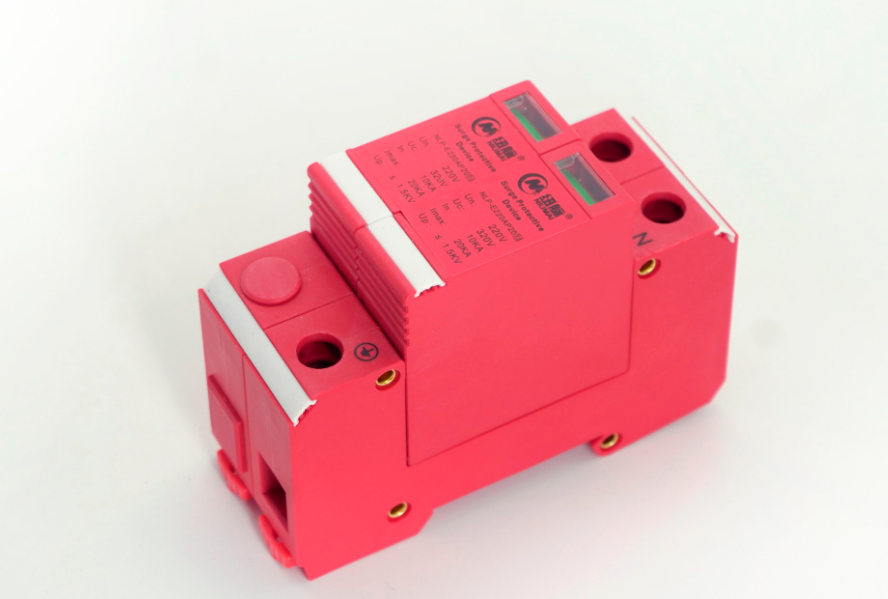

技术原理：采用压敏电阻（MOV）和气体放电管（GDT）组合电路，提供多级保护。模块具备热脱扣功能，在失效时自动断开，防止火灾隐患。
2.应用场景
电源防雷模块适用于交流配电系统，可防护直击雷和感应雷引起的过电压。典型应用包括通信基站、工业控制系统和户外电力设备，能显著提升系统可靠性。
四、智能重合闸模块
1.集成功能

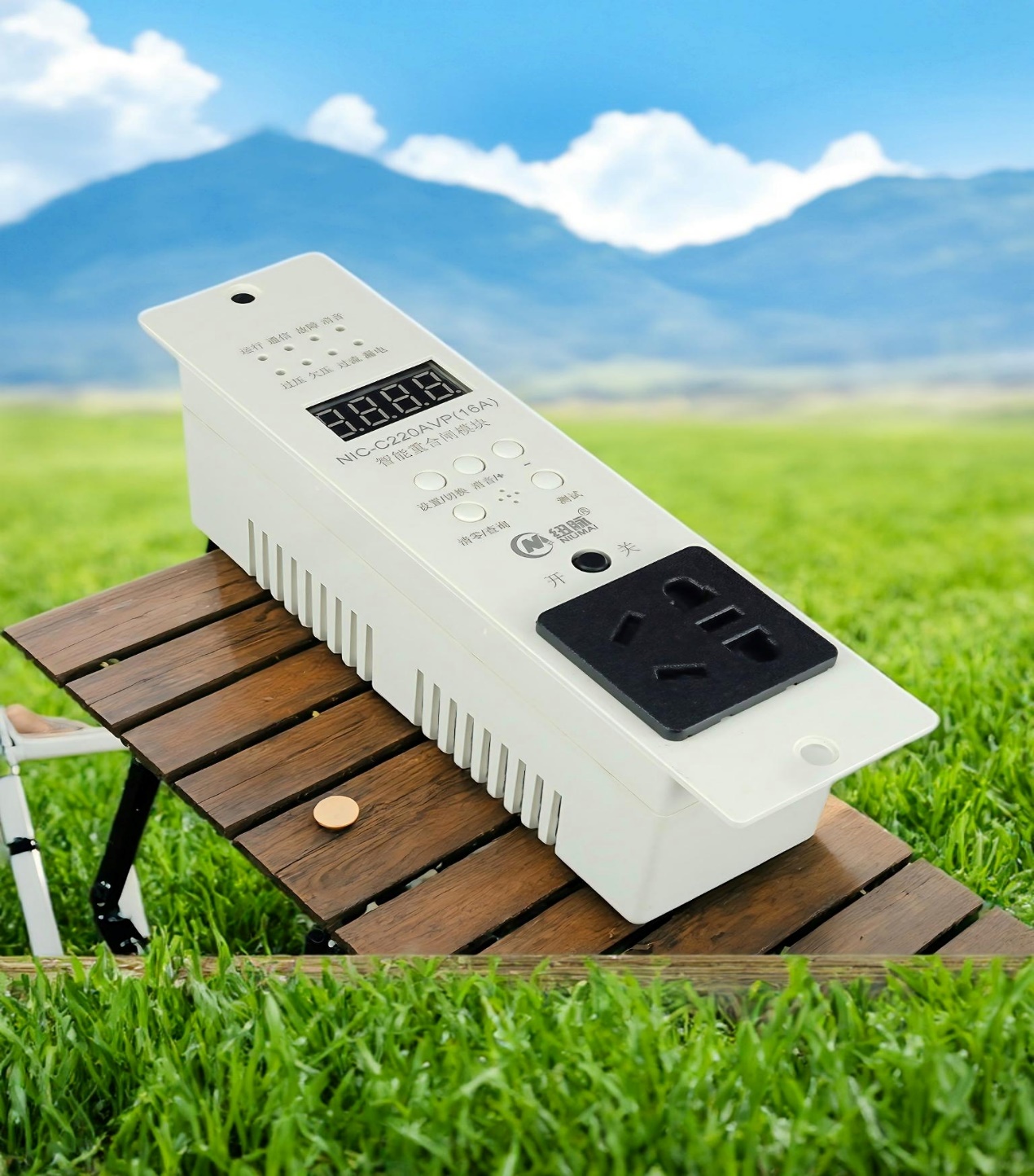

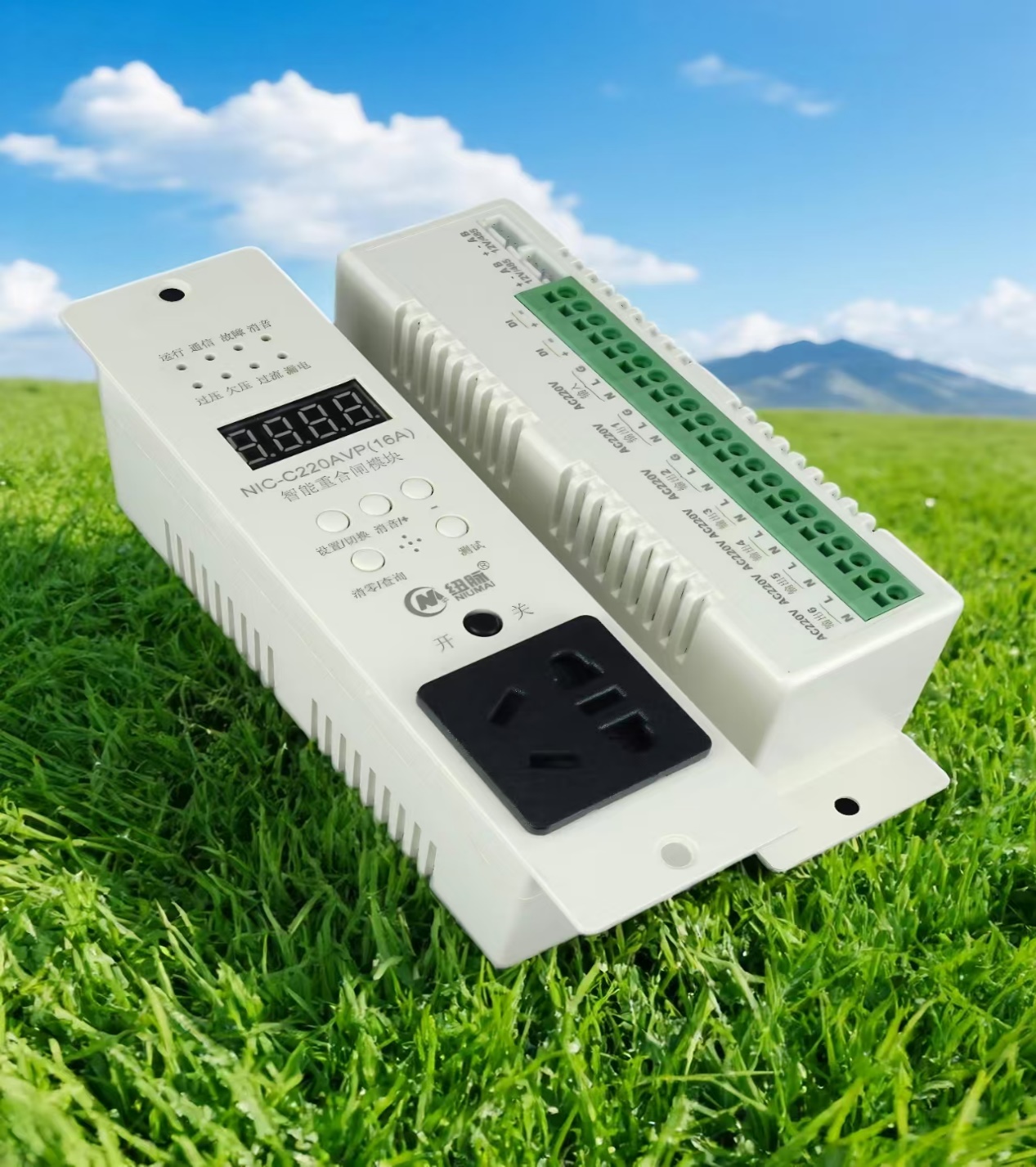

智能重合闸模块采用三合一设计，集成交流防雷、自动重合闸、交流分配和交流插座功能，简化系统结构，提高维护效率。
输入：交流AC220V，频率50/60Hz，输入端子采用螺钉连接，支持线径1.54mm²。
输出：6路AC220V端子输出，每路额定电流16A；另含1路5孔插座（符合GB1002标准），支持常用设备插接。
告警功能：2路告警输入接口，支持干接点信号，可用于外部传感器（如温度、门禁）连接，实现联动告警。
2.自动重合闸特性
额定电流：16A，适用于中小功率负载。
保护功能：
过压保护：当电压超过275V±5%时，自动切断输出，恢复阈值设置为255V±5%。
欠压保护：当电压低于165V±5%时，自动断开，恢复阈值设置为185V±5%。
过载保护：基于热磁原理，过载阈值可调，范围10A16A，响应时间<0.1s。
漏电保护：漏电动作电流≤30mA，动作时间≤0.1s，符合GB/T16916标准。
远程控制：支持市电远程通电和断电功能，可通过通信接口或外部信号触发，适用于无人值守站点。
3.通信与显示
RS485通信：内置RS485接口，支持ModbusRTU协议，波特率可调（9600115200bps）。可用于远程监控参数（如电压、电流、状态）和控制操作。
LED数字显示：高亮LED显示屏，实时显示电压、电流、功率和故障代码。支持本地操作，通过面板按钮进行参数设置和状态查询。
本地操作：提供按键界面，用于手动重合闸、复位和保护阈值调整，提升现场维护便捷性。
五、电源模块

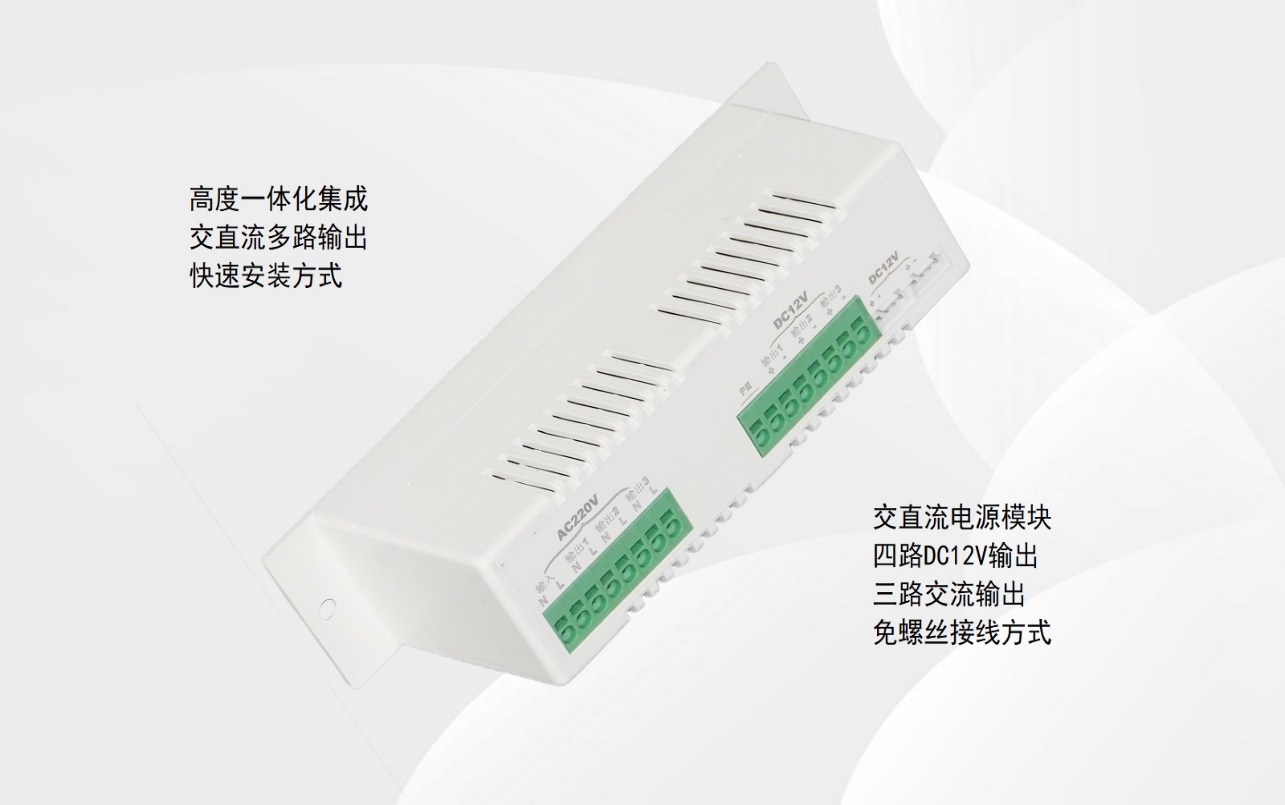

1.12V5A电源模块
输入：交流AC220V，范围宽电压输入（85V265VAC），频率4763Hz，适应不稳定电网。
输出：直流12V，额定电流5A，最大输出功率60W。电压精度±1%，纹波噪声≤100mV。
输出接口：
≥3路220VAC端子输出，用于交流负载分配。
4路DC端子输出，支持12VDC设备连接，每路额定电流2A。
效率与保护：转换效率≥85%，具备过流、过压和短路保护。工作温度范围20°C至+60°C，适合高温环境。
2.应用优势
该电源模块为机箱内部设备提供稳定直流电源，适用于摄像头、传感器、控制器等低功耗设备。模块采用自然冷却设计，无风扇，噪音低，寿命长达50,000小时。
六、环境与安全指标
工作温度：40°C至+70°C，存储温度50°C至+85°C。
湿度范围：5%95%相对湿度，无凝露。
防护等级：机箱整体IP65，内部模块IP20。
电气安全：符合GB4943.1和IEC60950标准，绝缘电阻≥100MΩ，耐压测试AC2500V/1min。
电磁兼容性：通过GB/T17626测试，辐射发射和抗扰度符合工业环境要求。
七、安装与维护
安装指导：建议由专业人员进行安装，确保接地可靠。壁挂安装时，使用膨胀螺栓固定；抱箍安装时，调整箍径适应柱状物。
维护建议：定期检查密封条和接地连接，清洁表面灰尘。智能重合闸模块支持自诊断，可通过LED显示故障信息，减少停机时间。
包装清单：机箱主体、防水圆锁、抱箍/壁挂安装件、安装螺丝包、导轨、配电单元板、模块翻转框、1个设备层板、五位接地铜排及说明书。
八、总结
纽脉NMIBA1100设备机箱以其防水设计、robust防雷保护和智能重合闸功能，成为工业与通信领域的理想选择。本产品通过模块化集成，降低了系统复杂度，提升了可靠性和维护效率。
