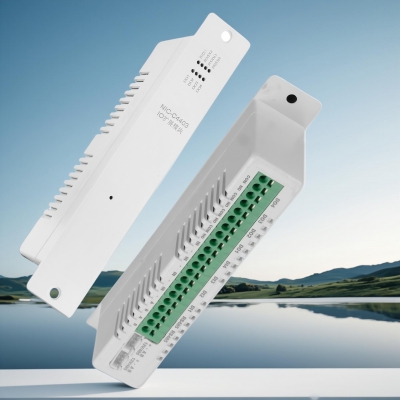

- 产品型号： NBA-C6200EX
- 产品规格： 176*50*44
- 产品特点： 翻转结构，后接线模块,PC阻燃材质
- 设备用途： IO控制，IO采集、DDC控制、BAS楼宇自控
纽脉 NBA-C6200EX DDC扩展模块 6DI2DO模块产品规格书
一、 产品概述
NBA-C6200EX是一款集成了6通道数字量输入(DI)和2通道数字量输出(DO)的DDC扩展模块。它通过级联通信接口与主控制器连接，用于采集无源干节点信号并执行开关控制命令，是扩展系统I/O点的理想选择。翻转式接线设计和阻燃材质，确保了安装便捷与安全可靠。
二、 核心功能
信号采集：6路无源干节点信号输入。
继电器控制：2路继电器常开触点输出，可直接控制照明、设备启停等。
扩展能力：通过带电RS-485接口级联，轻松扩展多个模块。
状态指示：配备12个LED指示灯，实时显示电源、通信、DI及DO通道状态。
灵活安装：采用翻转后接线方式，接线方便，节省空间。
三、 技术规格
项目 | 规格说明 |
|---|---|
品 牌 | 纽脉 |
型 号 | NBA-C6200EX |
输入通道 | 6路数字量输入 (DI) |
输入类型 | 无源干节点 |
输出通道 | 2路继电器输出 (DO) |
输出容量 | AC250V / 5A 或 DC30V / 5A |
供电电源 | DC 12/24V (±20%) 宽电压输入 |
通信接口 | 1路RS-485级联接口 (支持Modbus RTU等协议) |
指示灯 | 12个LED (1电源, 1通信, 6路DI, 2路DO, 2预留) |
接线方式 | 可翻转式接线端子 |
外壳材质 | PC阻燃材料 (UL94 V-0等级) |
安装方式 | 标准DIN导轨安装 (TH35-7.5) |
工作环境 | 温度: -10℃ ~ +60℃, 湿度: 5% ~ 95% RH |
四、 应用场景
本模块广泛应用于需要信号采集与联动控制的智能建筑系统，典型应用包括：
楼宇自动化：采集门窗磁、手自动开关信号；控制风机、水泵、照明回路。
智能照明：集成面板开关输入，实现区域照明继电器控制。
能源管理：监测设备运行状态，并按策略控制非必要设备电源。
安防系统：接收报警信号，并联动控制声光报警器或设备断电
