4DI4DO模块,DDC扩展模块,IO输入输出模块,485模块,Modbus-RTU模块
IO模块、输出输出模块、4DI4DO模块、485模块、Modbus-RTU模块

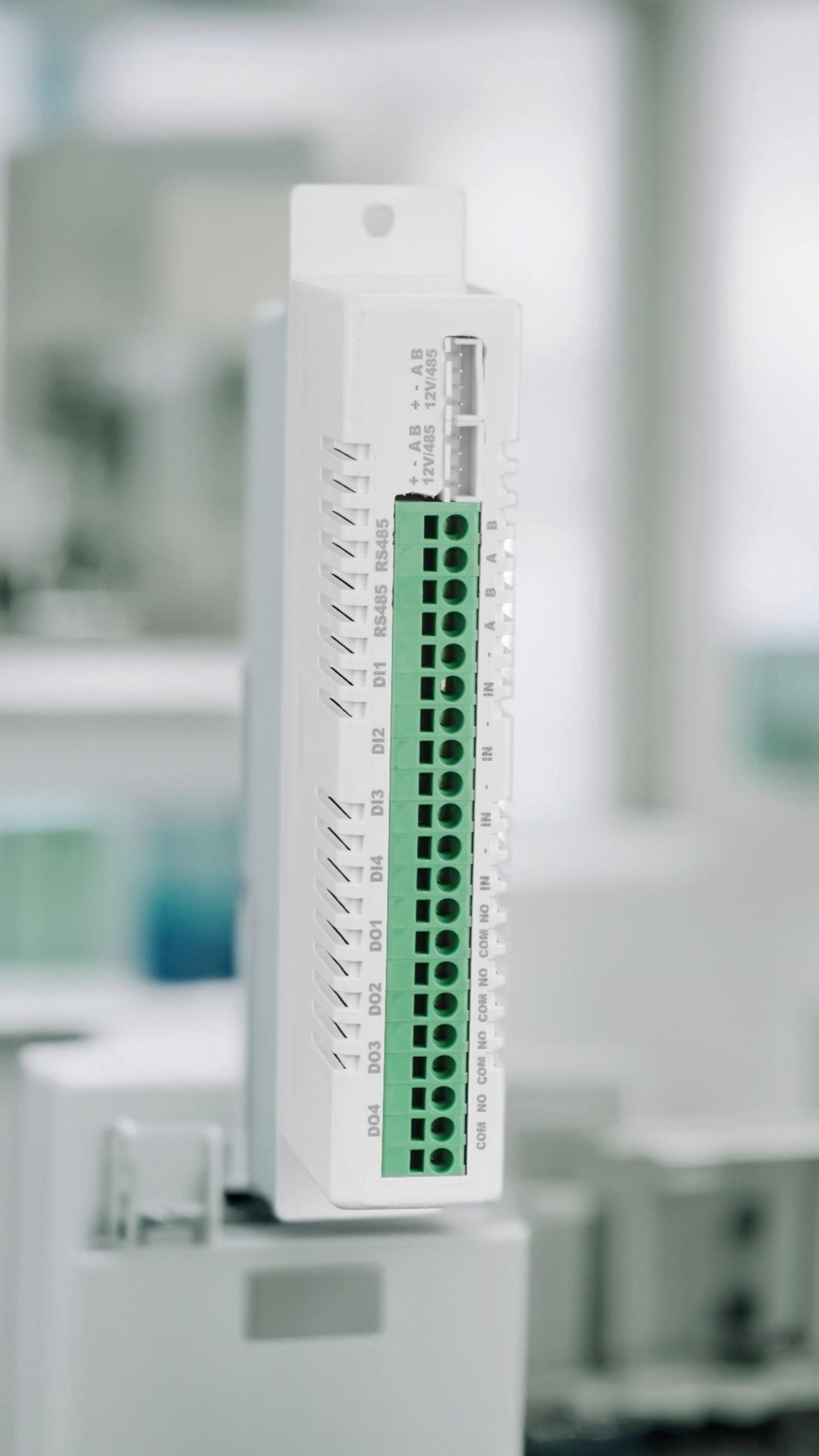

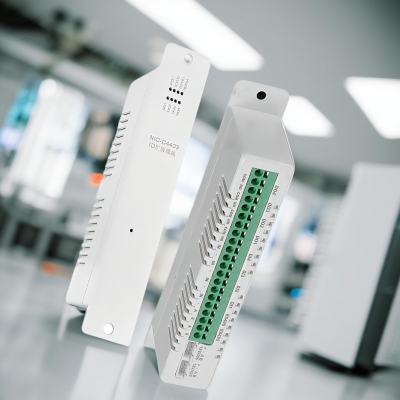

- 产品型号： NBA-C4400EX
- 产品规格： 176*32*50

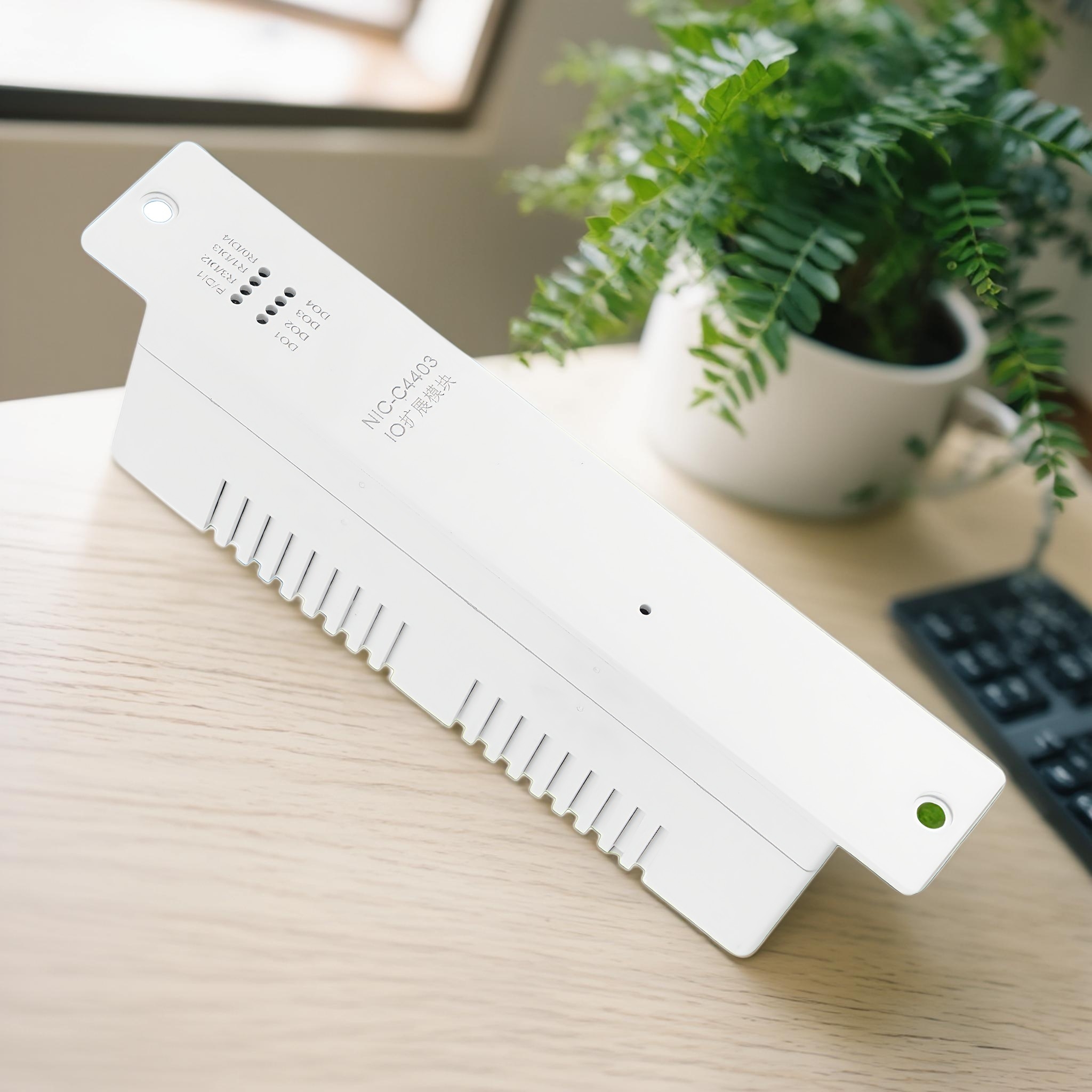

- 产品特点： 翻转结构，后接线模块,PC阻燃材质
- 设备用途： IO控制，IO采集、DDC控制
1. 产品概述
1.1 产品定义
本模块是一款用于拓展工业设备 IO 接口的标准化模块，可实现数字信号的采集与输出，并通过串口与上位机或其他设备进行数据交互，广泛应用于工业自动化生产线、智能控制柜、数据采集系统等场景。
1.2 核心功能摘要
本 IO 扩展模块具备 4 路数字输入（4DI）、4 路数字输出（4DO），配备 2 个级联串口（12V 供电 + 485 通信）与 2 个透传串口，采用 Modbus - RTU 协议。模块以 PC 阻燃材质打造，尺寸为 176×32×50mm，创新设计翻转后接线结构，可高效拓展设备 IO 接口，适配工业自动化等多场景数据采集与控制需求，具备高稳定性、高兼容性及易操作性特点。
2. 技术参数
21 IO 接口配置
2.2 串口配置
2.3 通信协议
协议类型：Modbus - RTU
数据格式：支持偶校验、奇校验、无校验（可配置）
通信超时时间：默认 1000ms（可通过上位机软件调整）
地址范围：1~247（支持通过拨码开关或软件设置模块地址）
2.4 物理与材质特性
外壳材质：PC 阻燃材质（符合 UL94 V - 0 阻燃等级）
外形尺寸：176mm（长）×32mm（宽）×50mm（高）（公差 ±0.5mm）
重量：≤150g（不含接线端子）

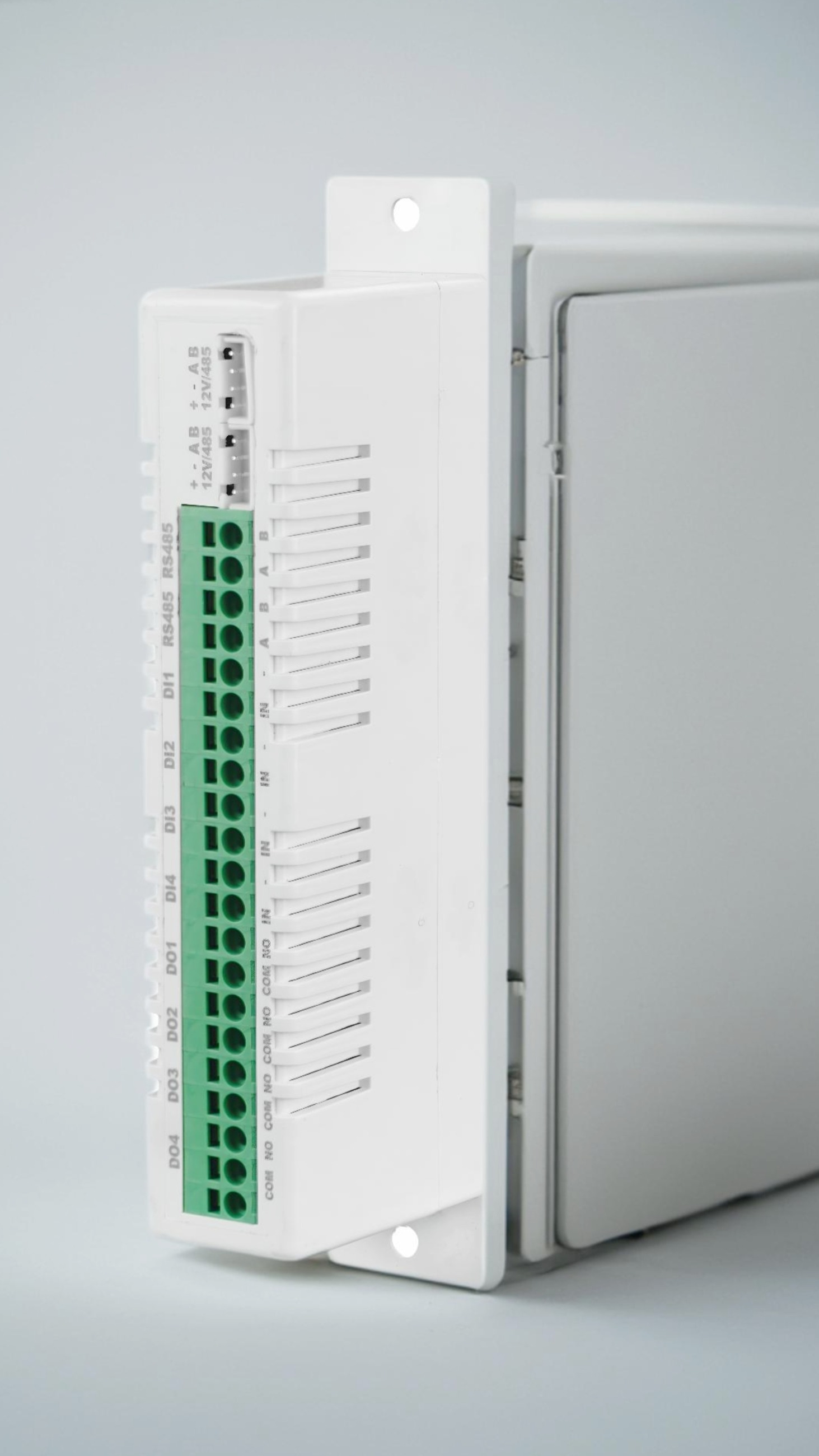

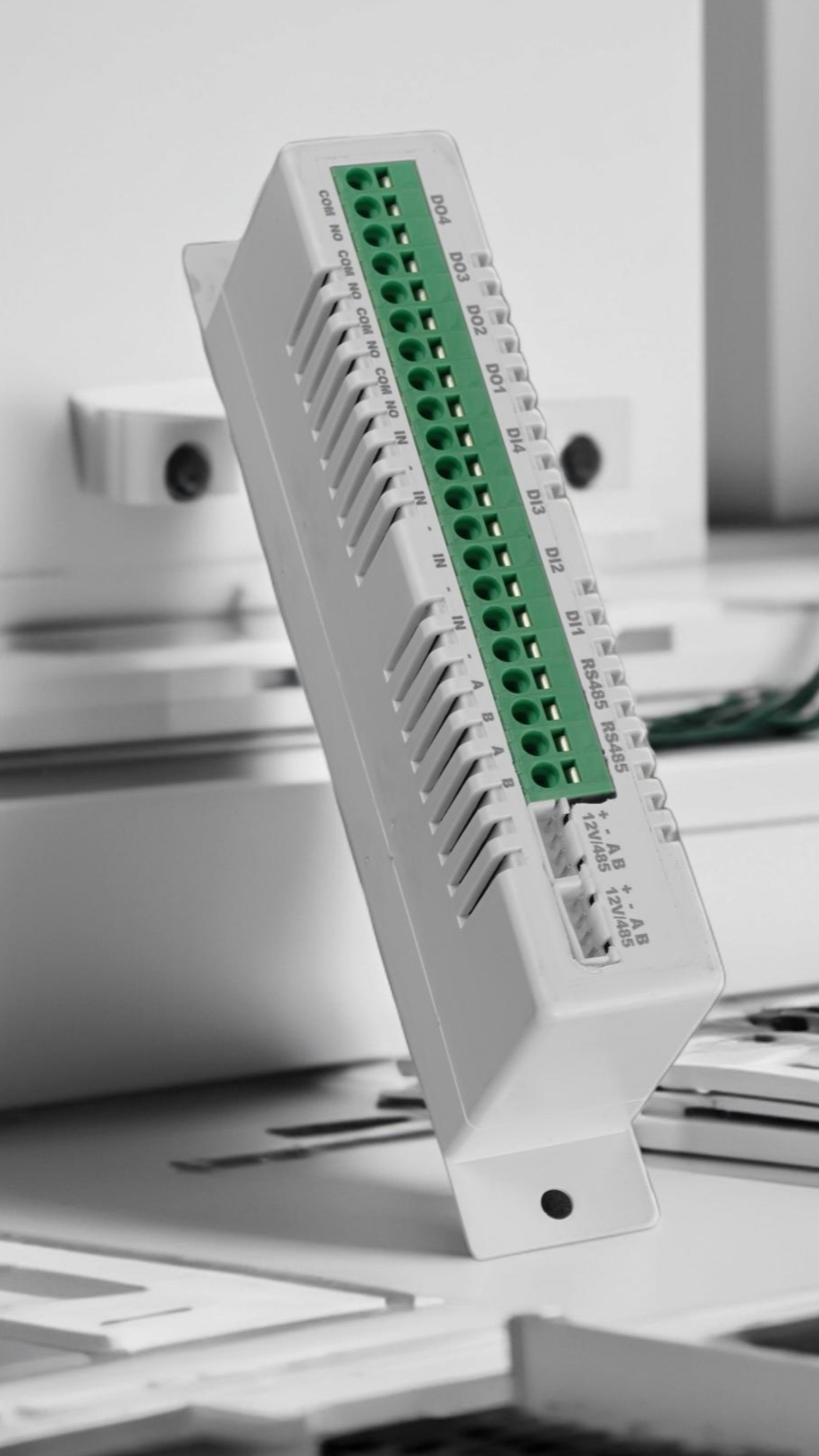

接线结构：翻转后接线（端子间距 5.08mm，支持冷压端子或硬线接入）
2.5 环境适应性
工作温度：-20℃~60℃（无凝露）
存储温度：-40℃~85℃
工作湿度：10%~90% RH（非凝露）
抗振动：频率 10Hz~500Hz，加速度 50m/s²，X/Y/Z 三向各 30min
抗冲击：峰值加速度 100m/s²，脉冲宽度 11ms，X/Y/Z 三向各 10 次
2.6 可靠性指标
平均无故障工作时间（MTBF）：≥50000h（在 25℃常温、额定负载条件下）
使用寿命：≥8 年（正常工作环境下）
绝缘电阻：输入 / 输出端子与外壳间绝缘电阻≥100MΩ（500V DC）
耐电压：输入 / 输出端子与外壳间耐电压 1500V AC，持续 1min（无击穿、无飞弧）
3. 功能特性说明
3.1 信号采集与控制功能
模块 4 路 DI 接口可实时采集干接点或湿接点信号，支持信号滤波（滤波时间 1ms~100ms 可调），有效抑制现场干扰信号；4 路 DO 接口采用继电器输出，具备过流保护功能，当负载电流超过额定值时，可自动切断输出，避免模块损坏，同时支持输出状态反馈（可通过上位机查询输出是否正常）。
3.2 串口通信功能
级联串口采用 RS - 485 标准，支持差分信号传输，抗干扰能力强，可实现多模块级联扩展，满足大规模设备的 IO 拓展需求；透传串口可将上位机指令直接传输至下位设备，或反之，不改变数据格式，保障数据传输的真实性与完整性，适配多种串口设备的无缝接入。
3.3 安全防护功能
外壳采用 PC 阻燃材质，可有效防止火灾隐患；模块内部具备过压、过流保护电路，当电源电压异常或输出过载时，可快速切断电源，保护模块及外接设备；输入 / 输出端子与外壳间具备高绝缘性能，避免漏电风险，保障操作人员安全。
