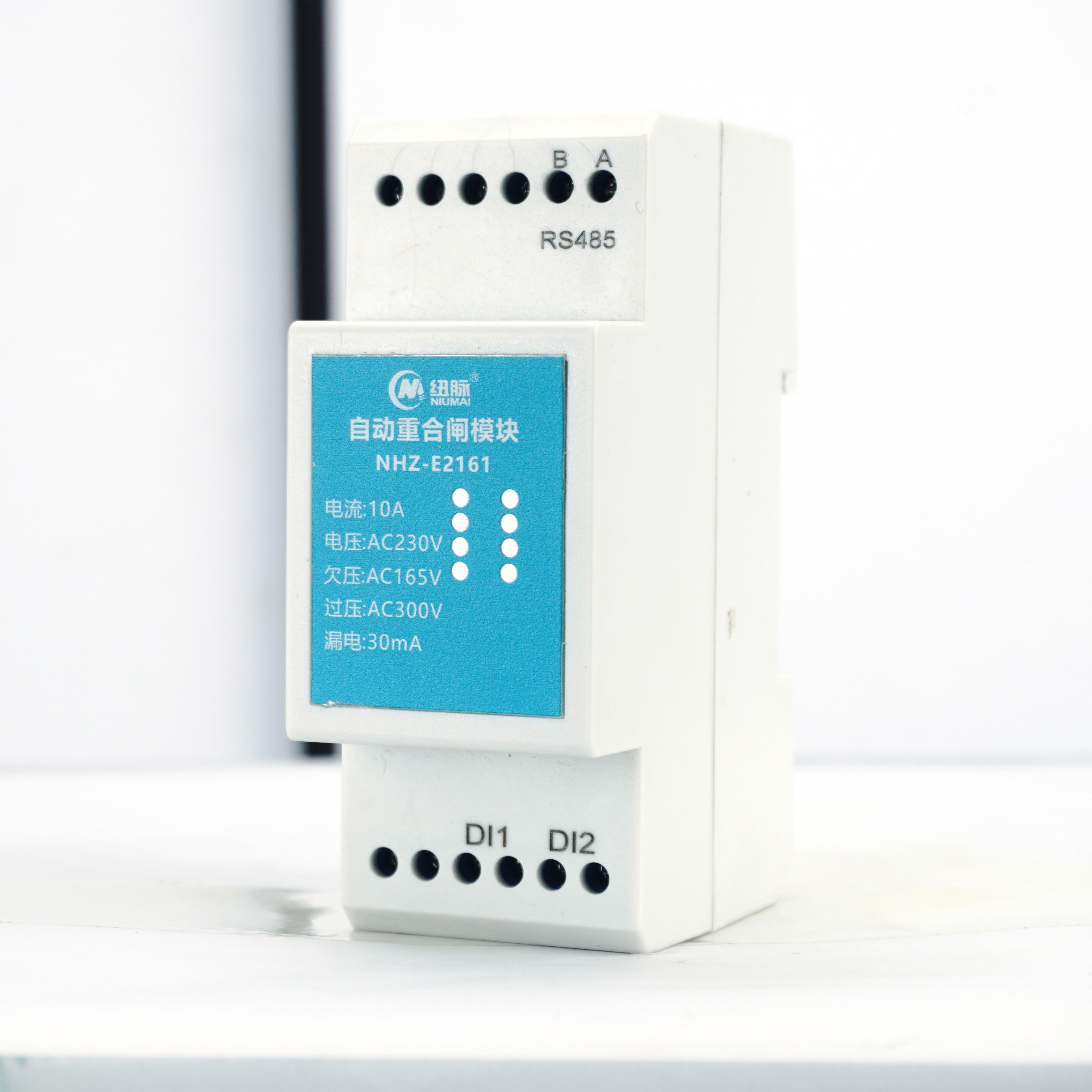

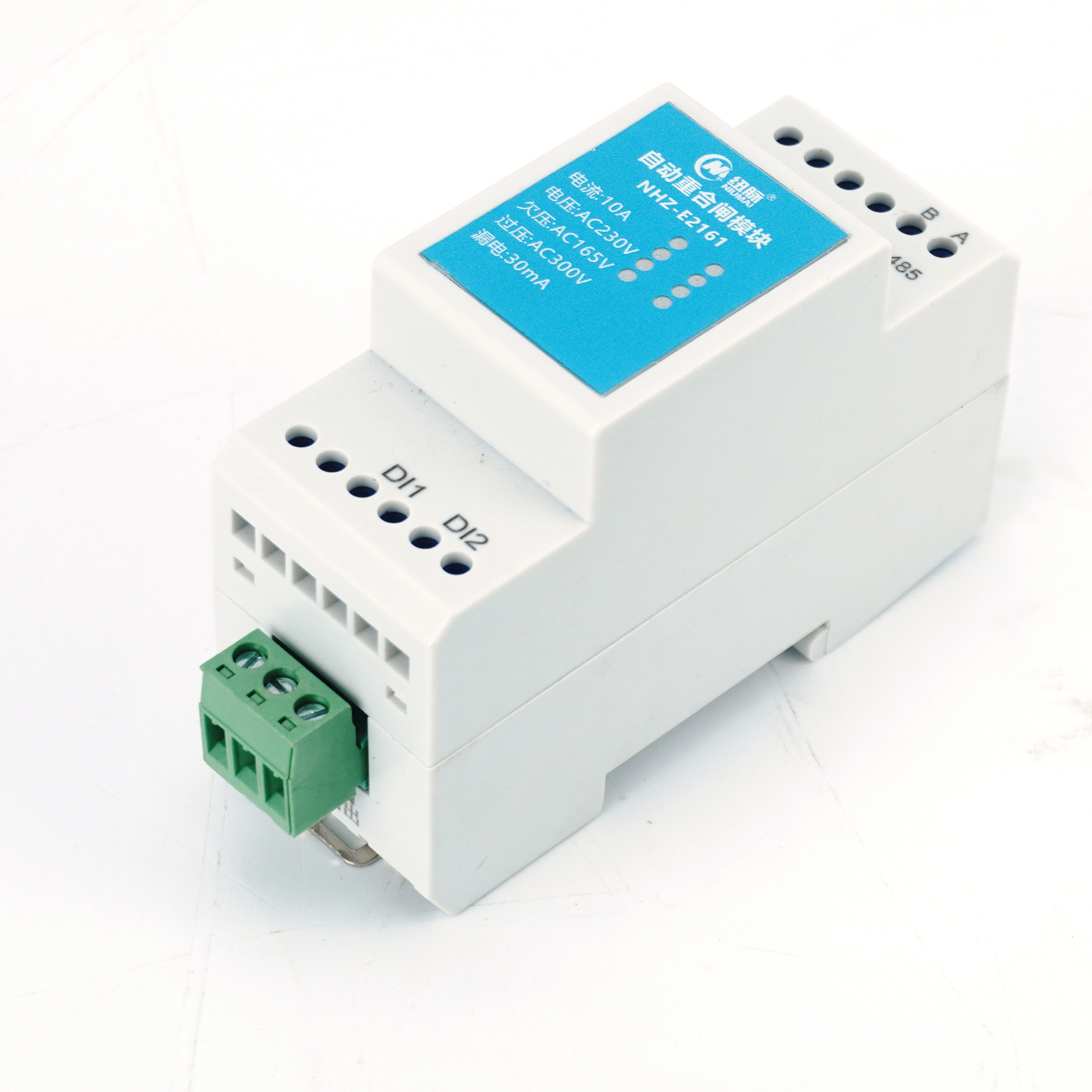

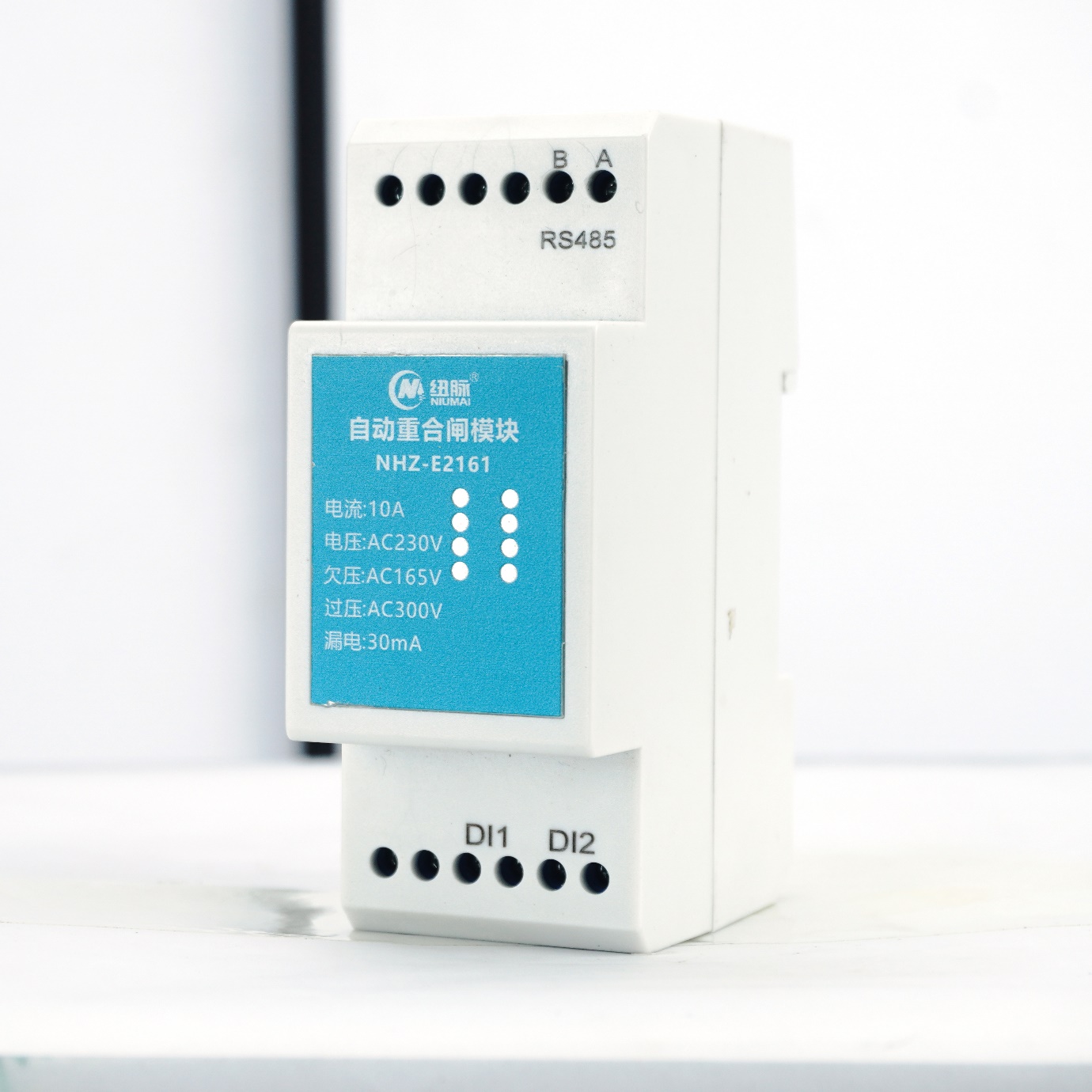

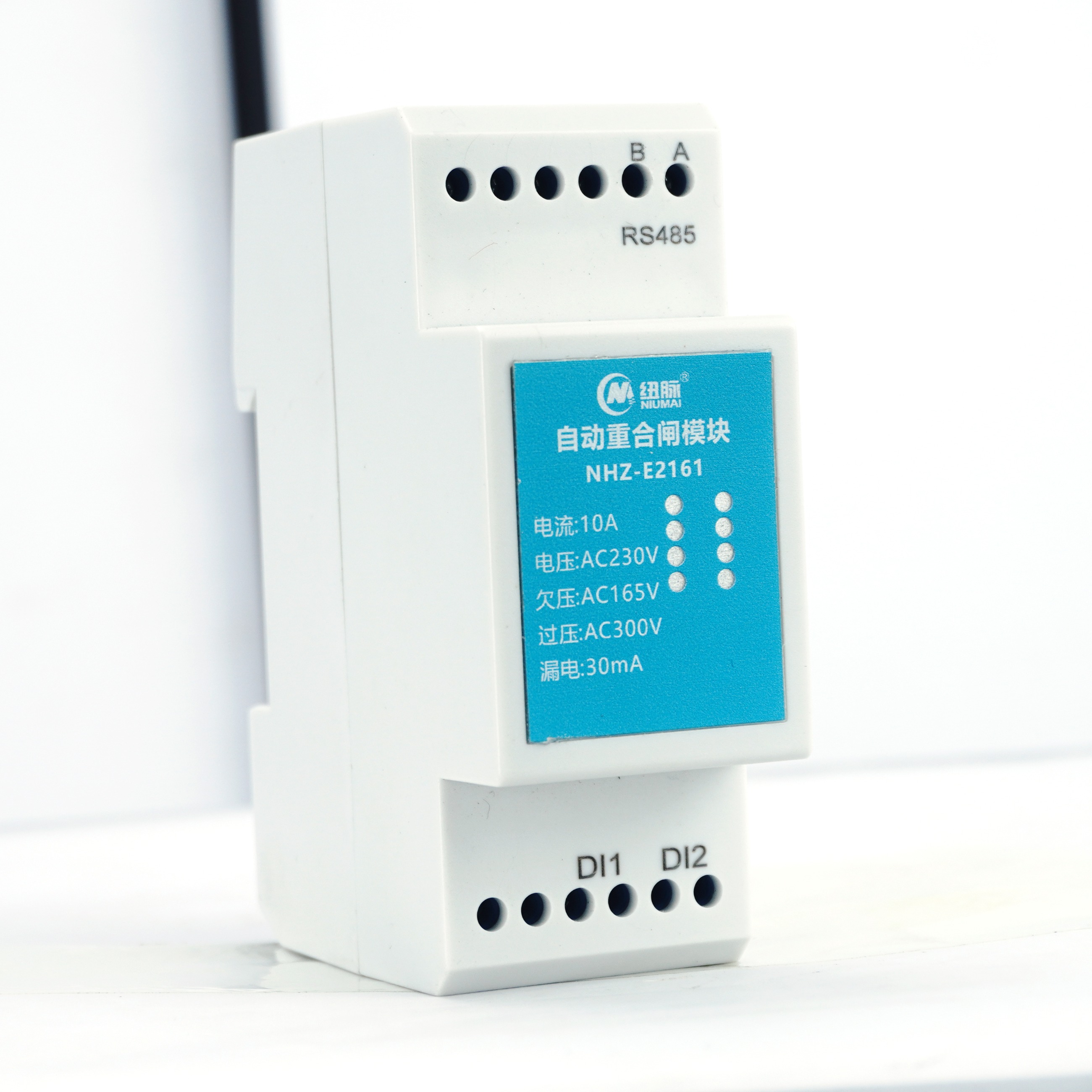

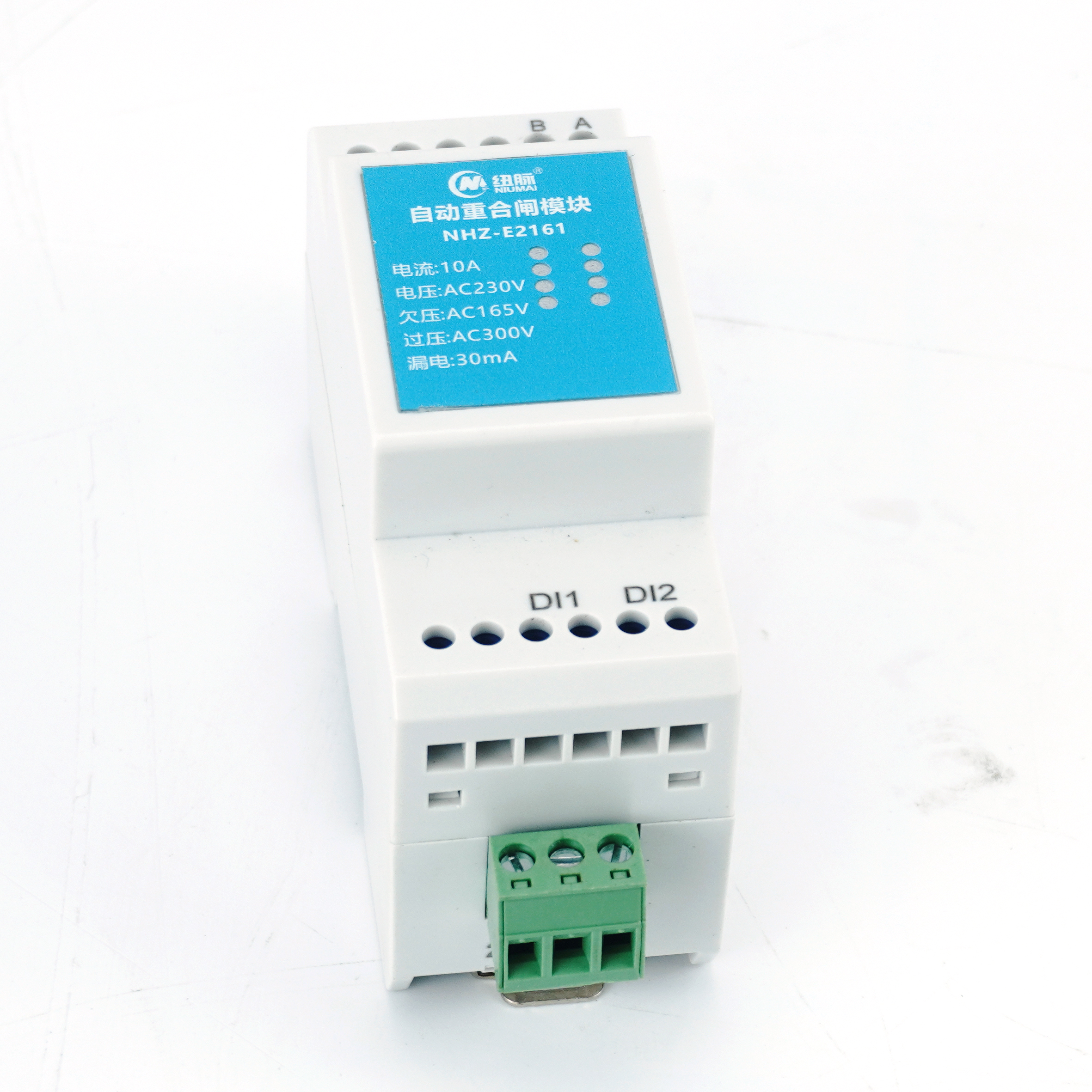

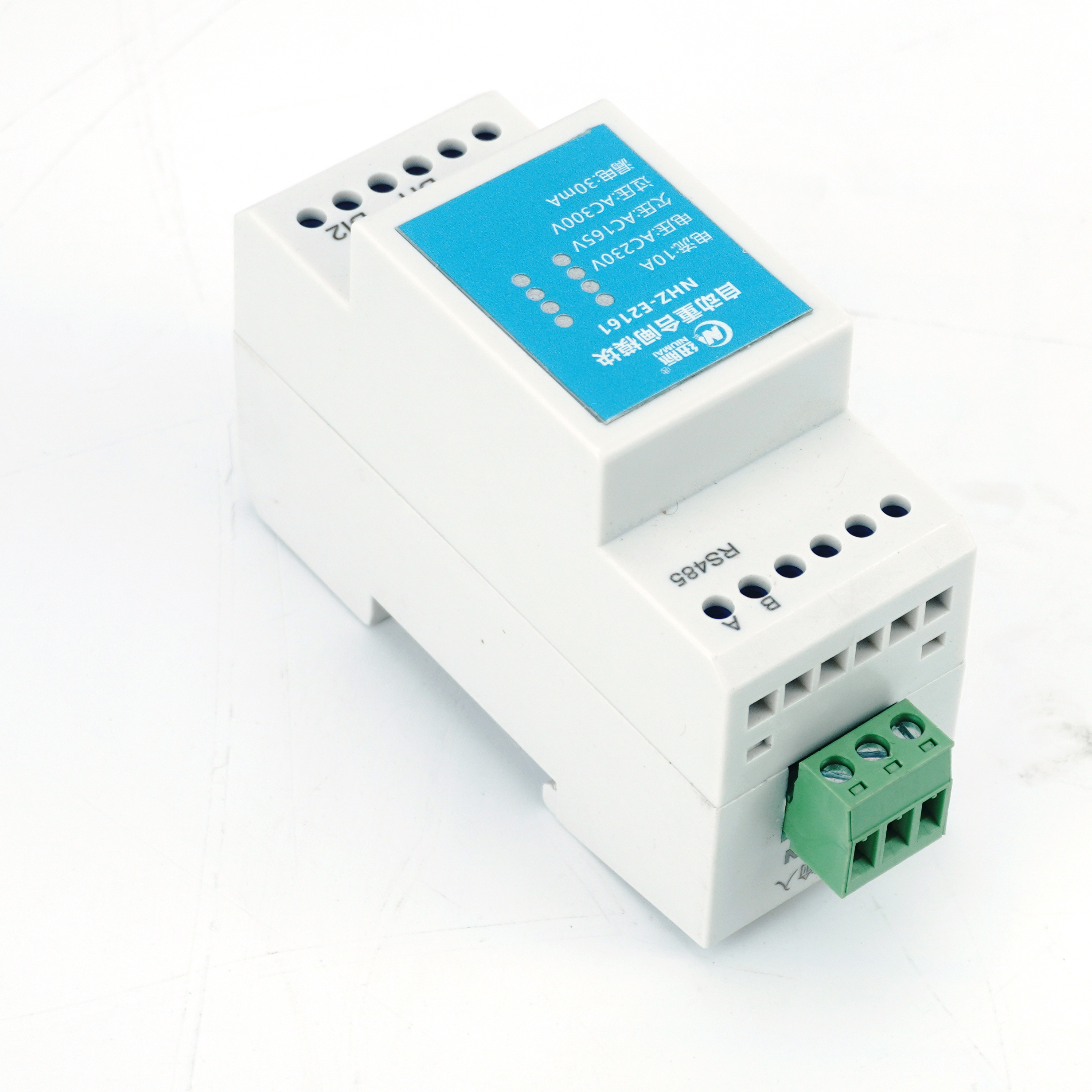

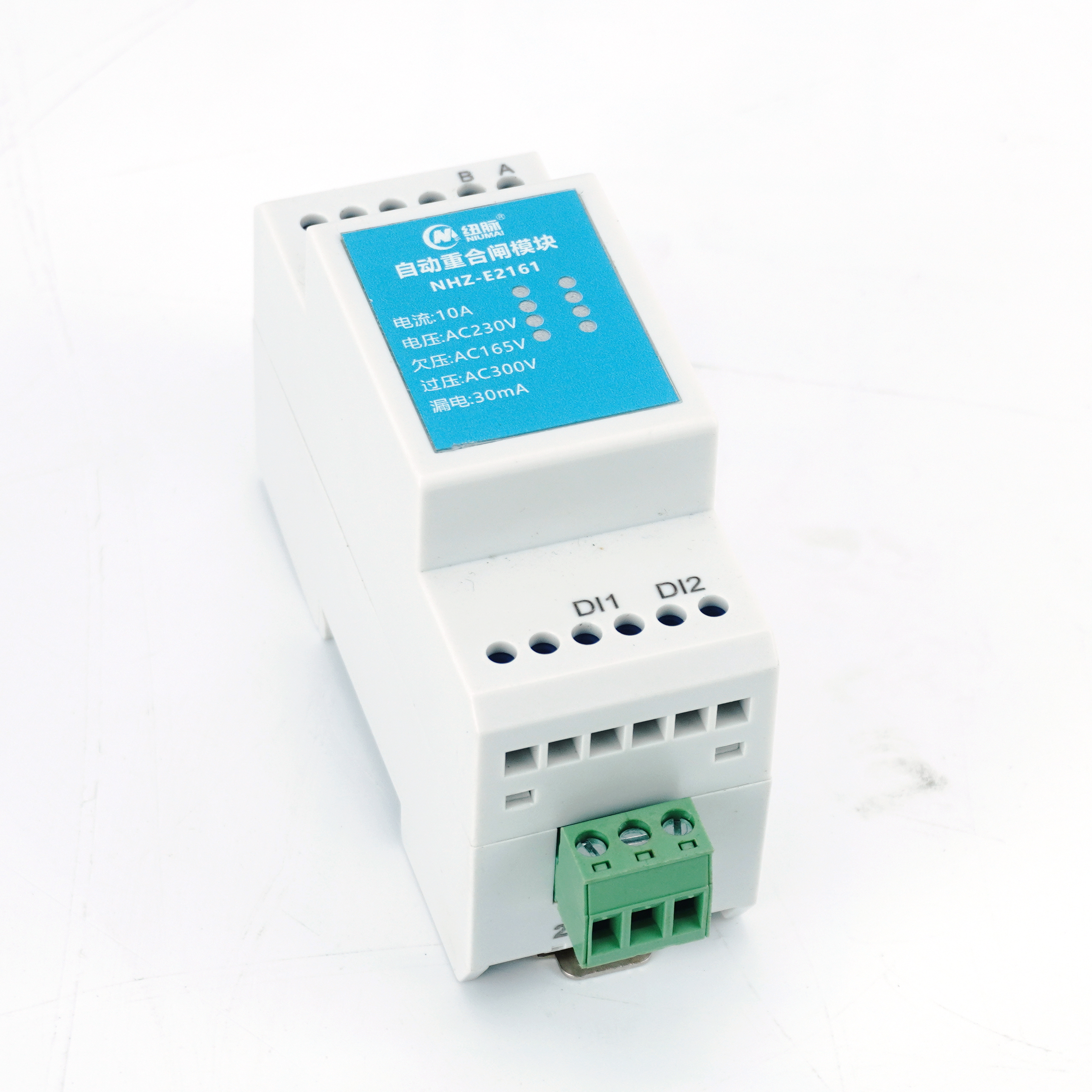

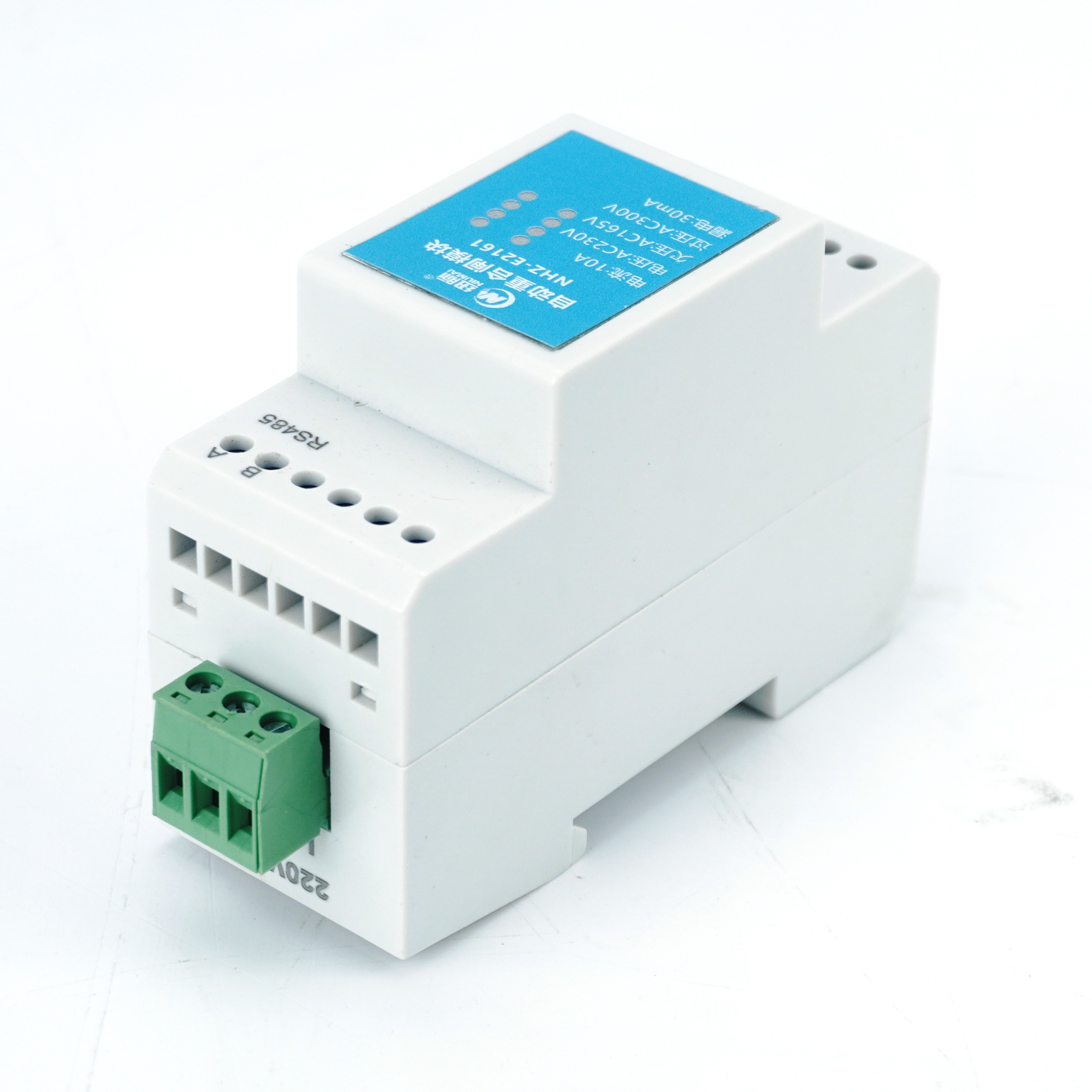

导轨式 16A 自动重合闸模块技术说明书

一、产品概述

本导轨式 16A 自动重合闸模块是一款集过压、欠压、漏电、过载 / 短路保护与远程控制功能于一体的智能电力保护设备。设备采用标准导轨安装设计，集成 485 通信（MODBUS 协议）、2 路 DI 告警输入及多状态指示功能，可广泛应用于家庭配电、商业办公、小型工业设备等场景，实现对 AC220V 电路的精准保护与智能管控，有效提升电路运行的安全性与可靠性。

二、核心功能特性

（一）电力保护功能

多维度故障保护：设备配备过压、欠压、漏电、过载/短路，4重保护机制，当电路出现对应故障时，模块将自动分闸，切断电路以避免设备损坏或安全事故；故障排除后，支持自动合闸恢复供电（可根据需求设置合闸延迟），也可通过远程操作手动合闸。

精准电流控制：额定电流为16A，可精准监测电路电流变化，当电流超过额定值（过载）或出现瞬间大电流（短路）时，迅速分闸，保护下游电器设备。

（二）告警与指示功能

2路DI告警输入：：支持接入防雷器失效、水浸、烟雾3类告警信号（可根据实际需求选择2路接入），当外部监测设备检测到异常时，告警信号传入模块，模块可联动分闸并通过485通信上传告警信息。

8个电源指示灯：分别对应电源、运行、通信、过压、欠压、漏电、过载/短路状态、告警，指示灯采用高亮度LED设计，正常运行时指示灯熄灭，故障发生时对应指示灯常亮，便于工作人员快速识别故障类型。

 （三）通信与远程控制功能

485通信（MODBUS协议）：设备配备标准485通信接口，支持MODBUS-RTU通信协议，可与上位机（如PLC、工控机、智能网关）实现数据交互，上传电路电压、电流、故障状态等信息，接收上位机下发的控制指令。

远程合闸/分闸：通过上位机软件或远程监控平台，工作人员可在远端对模块进行合闸、分闸操作，无需现场操作，提高运维效率；同时支持定时合闸/分闸设置，满足特定场景下的自动化控制需求。

（四）安装与结构特性

导轨式安装：采用标准DIN导轨安装方式，适配35mm宽导轨，安装便捷，可与其他配电设备（如断路器、接触器）在配电箱内紧凑布局，节省安装空间。

紧凑尺寸设计：模块外形尺寸为36mm（宽）×90mm（高）×65mm（深），体积小巧，适合在小型配电箱或空间受限的场景中使用。

三、技术参数

四、安装与接线

（一）安装步骤

确认配电箱内已安装35mm标准DIN导轨，清理导轨表面杂质，确保安装面平整。

将模块顶部的卡扣对准导轨，向下按压模块，直至卡扣与导轨完全卡合，确保模块稳固固定在导轨上，无松动现象。

安装完成后，检查模块与周围设备的间距，确保间距不小于5mm，避免散热不良或接线干涉。

（二）接线说明

电源输入/输出接线：输入端（L1、N1）：接入AC220V市电，L1接火线，N1接零线，接线时需拧紧端子螺丝，避免虚接导致发热。

输出端（L2、N2）：连接下游负载设备，L2接火线，N2接零线，确保负载总电流不超过16A。

485通信接线：通信接口（A、B）：A端子接上位机485接口的A线，B端子接上位机485接口的B线，注意正负极性不可接反；若多台模块并联通信，需在总线两端（首末两台模块）的A、B端子之间并联120Ω终端电阻，减少通信干扰。

DI告警输入接线：DI1、DI2端子：接入外部告警设备的无源干接点，例如防雷器失效告警信号接DI1，水浸告警信号接DI2，接线时需区分公共端（

COM）与信号端，确保告警信号正常传输。
