8路485串口集线器，8串口集线器，485集线器NJX-M2080
工业级8路RS485光电隔离集线器，工业自动化·楼宇自控·电力监控，支持光电隔离/自动感知/高速稳定传输。解决多设备组网干扰、雷击损坏问题，适用于严苛工业环境组网扩展。
- 产品型号： NJX-N2080
- 产品规格： 115×80×30mm
- 产品特点： 导轨、工业级、多串口、隔离型
- 设备用途： 变电站、配电房、机房环境、PLC信号采集、楼宇自控，智能交通
工业级8路RS485光电隔离集线器说明书
（工业自动化·楼宇自控·电力监控）
摘要：导轨式安装8路RS485集线器，支持光电隔离/自动感知/高速稳定传输。解决多设备组网干扰、雷击损坏问题，适用于严苛工业环境组网扩展。
一、产品概览
型号：NJX-M2080（工业隔离型）
核心功能：1路输入→8路隔离输出，信号零冲突
安装方式：标准DIN导轨卡扣（兼容35mm导轨）

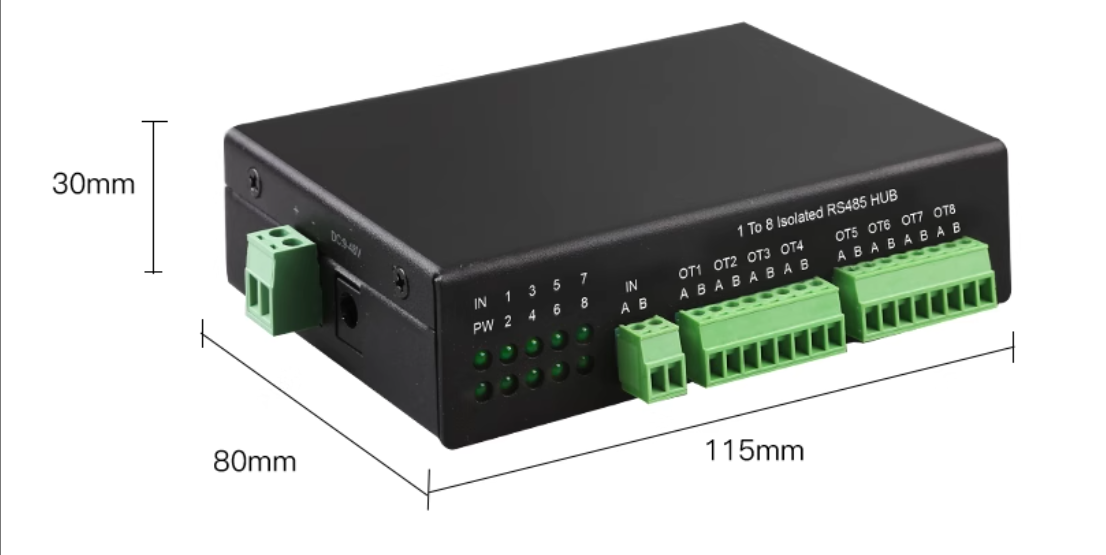

尺寸：115×80×30mm（紧凑型工业设计）
二、核心优势
特性 | 技术说明 | 用户价值 |
|---|---|---|
光电隔离 | 端口间隔离电压≥2000VDC | 防雷击/抗浪涌，保护主设备安全 |
自动感知 | 自适应波特率（0-2.5Mbps） | 即插即用，免配置调试 |
高速稳定 | 磁隔离技术+双绞线抗干扰 | 2000米远距传输0丢包 |

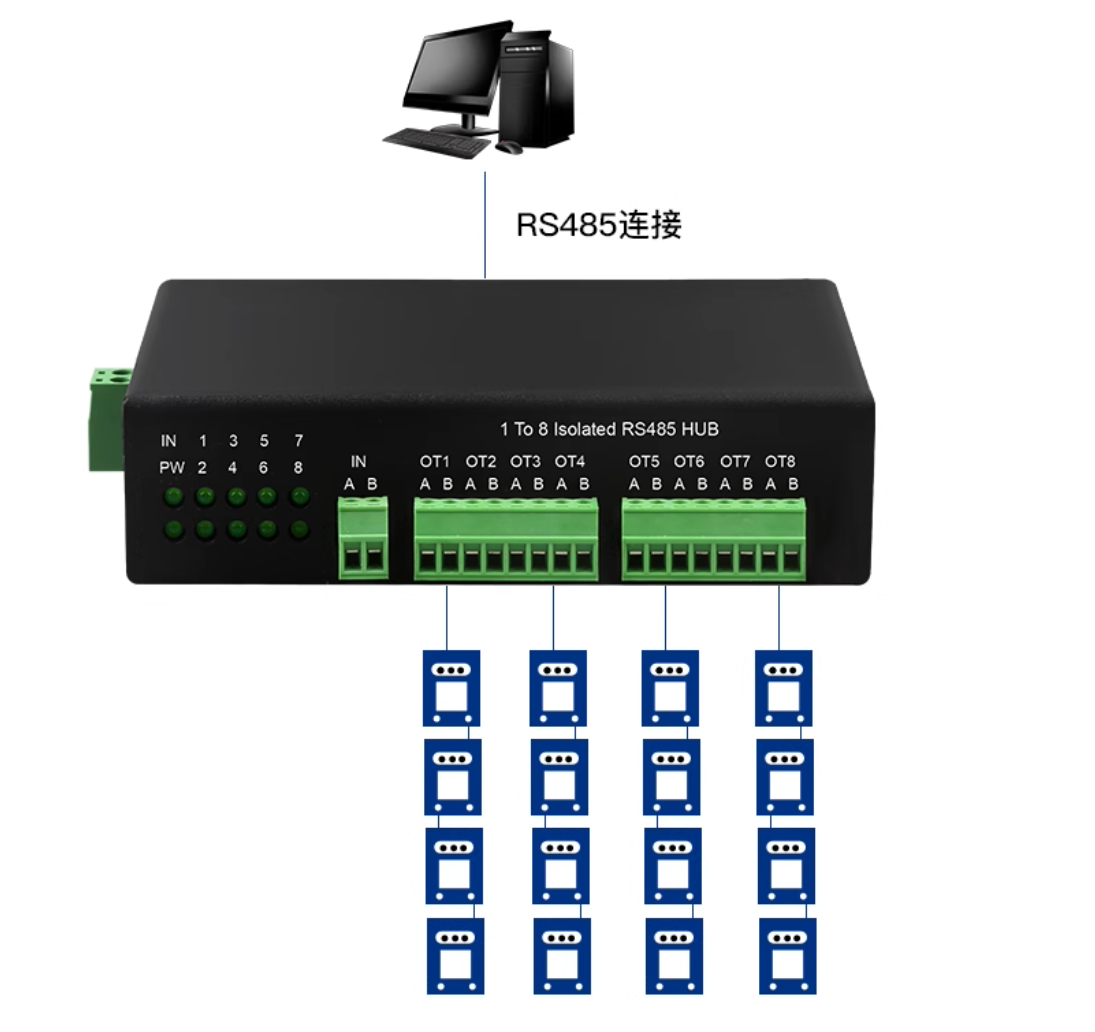

三、接口定义（正面图示）
[IN]──主输入口(AB)[PW]──DC12V电源
[OT1-8]─8路隔离输出[LED]─通信状态灯(每路独立)
接线规范：
1.主设备→IN口（A+/B）
2.从设备→OT18任意口（A+/B极性一致）
3.PW口：DC12V/0.5A供电（反接保护）
四、安装步骤
1.挂装导轨：按压背部卡扣，滑入35mm标准导轨
2.接线顺序：
先接IN口主线路→再接OT18从设备
最后连接PW口电源（防带电插拔）
3.状态确认：
电源灯常亮（绿色）
通信灯闪烁（黄色）=数据传输中
五、典型应用场景
工业自动化：PLC组网扩展（支持32节点/总线）
智能楼宇：空调/照明RS485集中管控

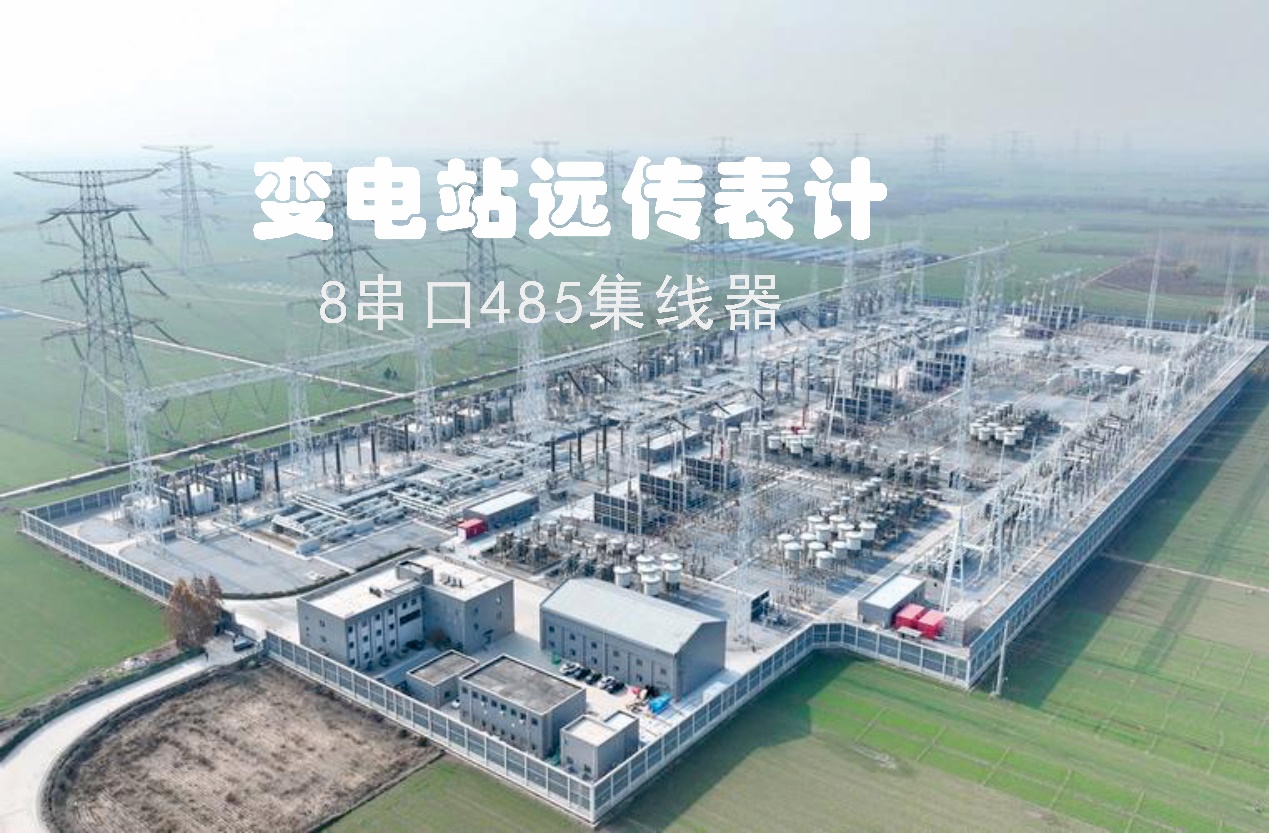

电力监控：电表数据采集防电磁干扰
交通控制：信号机多机柜级联隔离
注意事项：
①严禁输入/输出端共地！
②40℃~85℃宽温运行，湿度≤95%
