导轨物联自愈故障诊断控制插座产品说明书型号：NQD-D6128WL版本：V2.0摘要：导轨式户外监控箱专用模块，集成3路AC220v插座+2路AC220V端子+3路DC12V 8路控制+自愈功能。支持市电/网络/设备异常检测，自动重启光猫/摄像机，RS485+DC12V扩展接口及8路状态指示灯。1.产品概述QD系列NQD-D6128WL是工业级智能配电管控终端，深度融合物联网技术与故障自愈机制，解
型号：NQD-D6128WL
摘要：
导轨式户外监控箱专用模块，集成3路AC220v插座+2路AC220V端子+3路DC12V 8路控制+自愈功能。支持市电/网络/设备异常检测，自动重启光猫/摄像机，RS485+DC12V扩展接口及8路状态指示灯。
1.产品概述
QD系列NQD-D6128WL是工业级智能配电管控终端，深度融合物联网技术与故障自愈机制，解决户外监控箱内设备“断电不知、故障难修”的行业痛点。适用于交通、安防、通信等领域的户外机柜智能化改造。
核心价值
运维效率提升：
远程批量管理设备，减少60%现场维护频次
故障自愈：
设备异常自动重启，年停机时间降低90%
安全防护：
三重电气保护+防雷设计，保障系统稳定

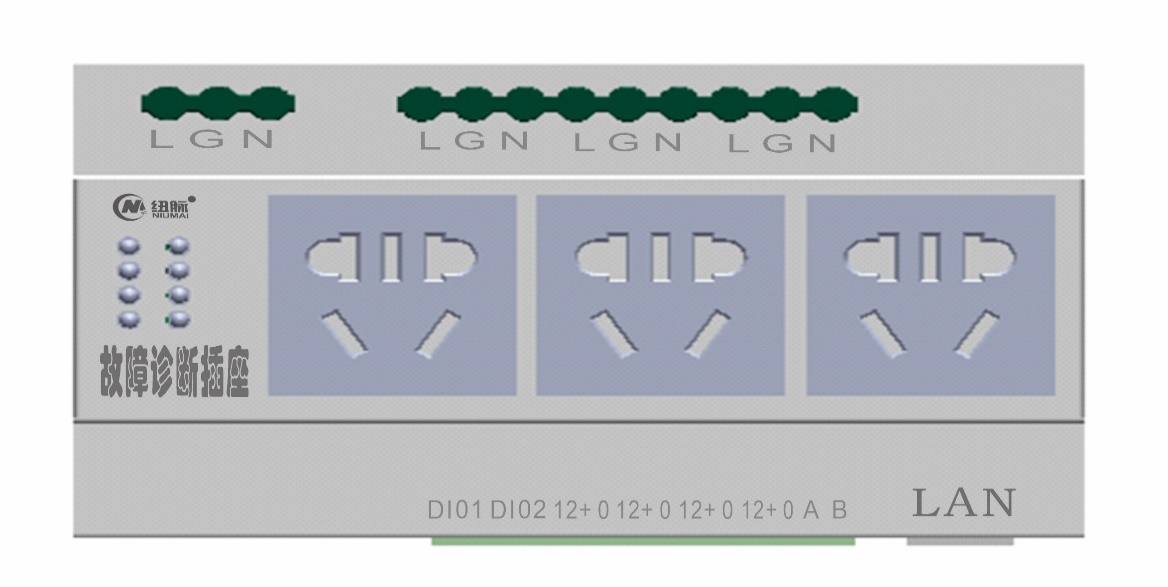

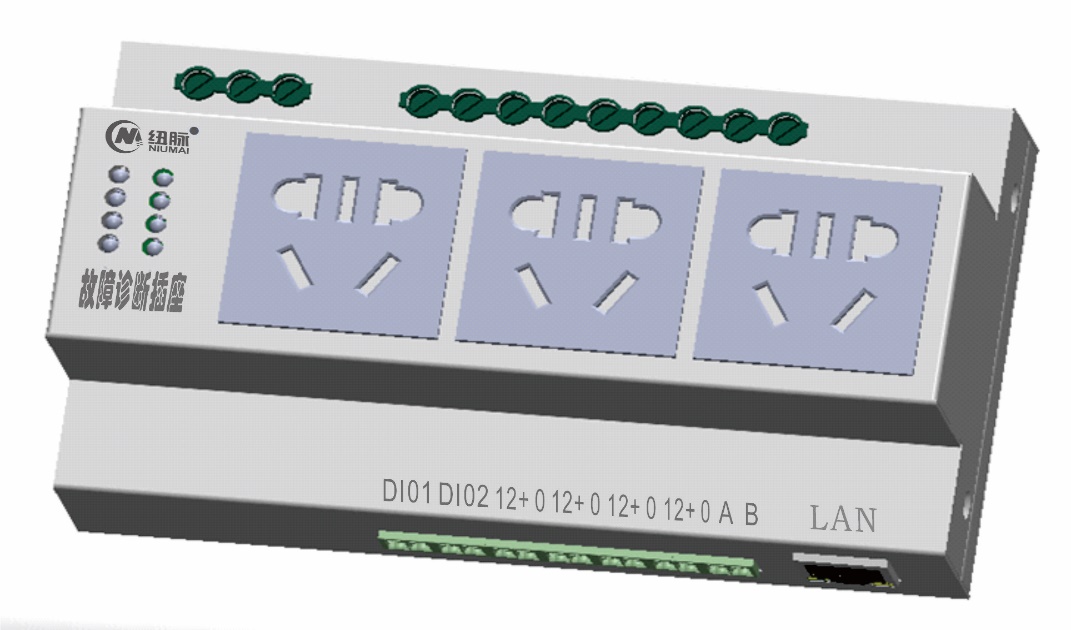

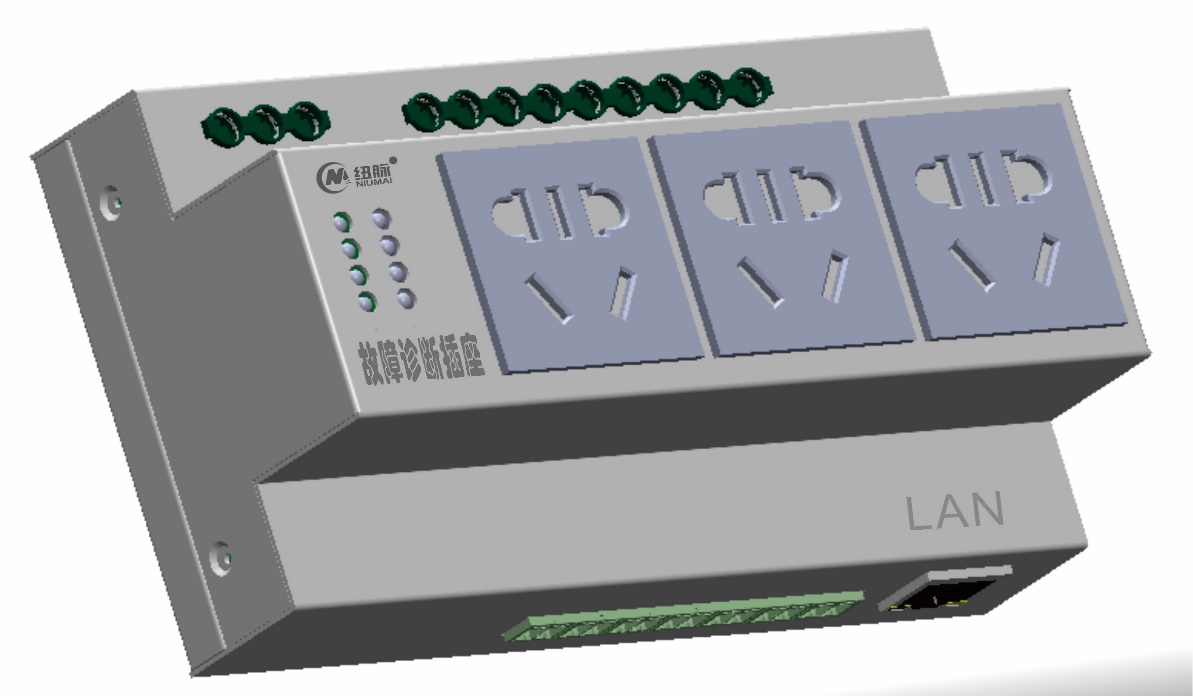

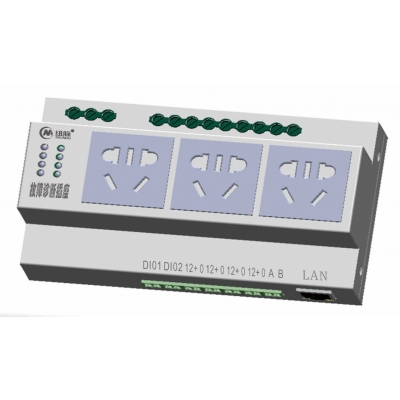

2.硬件结构
序号 | 模块 | 功能说明 |
1 | 电源系统 | 输入AC220V±15%，内置12V/2A系统电源 |
2 | 控制单元 | 3路AC插座 + 2路AC端子 + 3路DC12V输出 |
3 | 诊断模块 | 实时监测市电/网络/设备状态 |
4 | 通信接口 | 10/100M RJ45×1 |
5 | 扩展接口 | RS485+DC12V二合一接口（支持Modbus设备） |
6 | 外壳 | 钢板/PC阻燃材质，耐温-25℃~+70℃ |
指示灯系统（8路）
序号 | 指示灯 | 状态说明 |
1 | POWER | 电源输入正常（绿色常亮） |
2 | NET | 网络连通（蓝色闪烁） |
3 | FAULT | 故障告警（红色闪烁） |
4 | CTRL1~CTRL5 | AC插座/端子控制状态（黄色） |
5 | DC1~DC3 | DC12V输出状态（白色 |

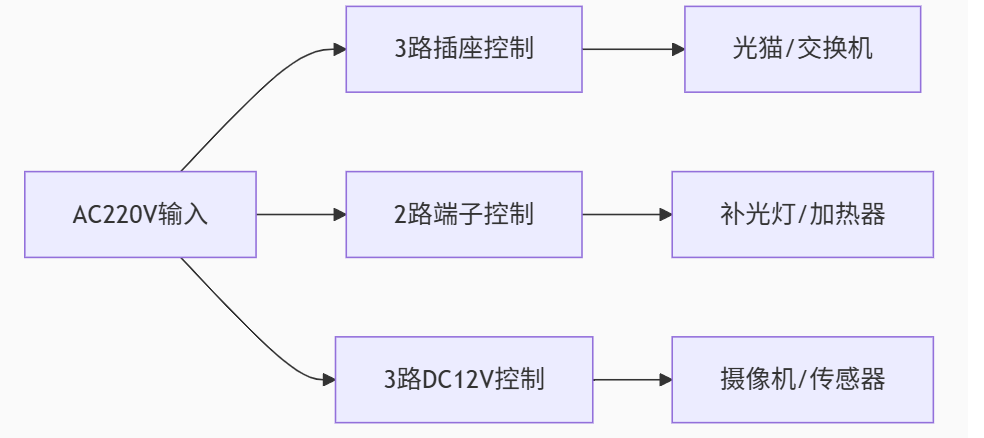

3.核心功能详解
3.1智能配电控制
多路输出管理
3.2五维故障诊断系统
序号 | 检测类型 | 诊断机制 | 响应动作 |
1 | 市电掉电 | 电压＜160V持续5秒 | 触发断电告警，平台推送 |
2 | 网络中断 | Ping网关超时3次 | 断网告警，自动重连 |
3 | 设备死机 | 协议心跳包丢失＞300秒 | 自动断电→延时通电重启 |
4 | DI告警 | 门磁/水浸传感器触发 | 启动DO联动抓拍/声光报警 |
5 | 自检异常 | 每日定时设备健康扫描 | 生成诊断报告推送运维平台 |
3.3自愈引擎工作流程
1.检测设备状态→2.判定故障类型→3.触发告警通知
↓
4.执行自愈策略（断电/重启/复位）→5.验证恢复结果→6.更新平台状态
4.技术参数
序号 | 类别 | 参数项 | 规格 |
1 | 电气性能 | 输入电压 | AC 220V±15% 50/60Hz |
|
| DC12V输出 | 3路独立控制，单路2A |
|
| DO告警输出 | DC12V/1A（常开触点） |
2 | 通信接口 | 以太网 | 10/100M自适应 RJ45 |
|
| RS485 | 波特率1200~115200bps |
3 | 机械特性 | 安装方式 | DIN35mm导轨 |
|
| 外壳材质 | V0级PC阻燃塑料 |
4 | 环境适应性 | 工作温度 | -25℃ ~ +70℃ |
|
| 防护等级 | IP65（防尘防水） |
5.典型应用场景

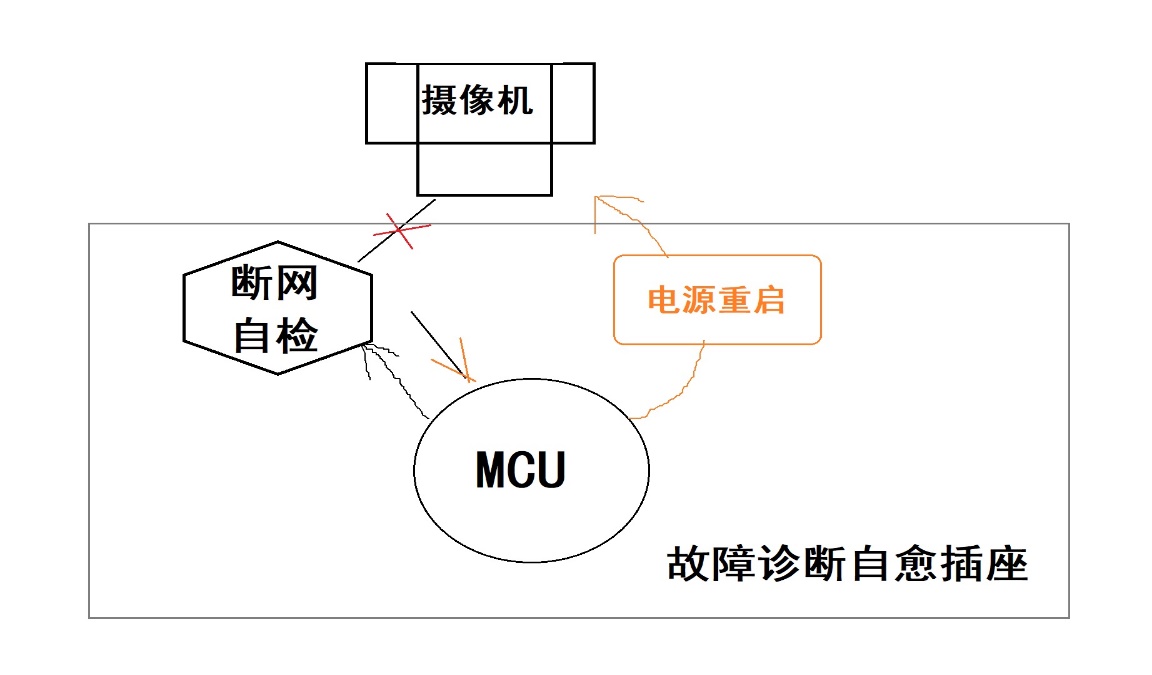

案例1：摄像机断网自愈
[断网检测]→平台告警→自动断电→延时30秒通电→[状态恢复确认]→日志记录
▶效果：修复时间从平均4小时缩短至3分钟
案例2：光猫守护模式
策略：每日凌晨3点定时重启
数据：内存泄漏故障率下降78%
案例3：门禁安全联动
门磁传感器DI输入：门体异常开启
QD设备DO输出：触发声光报警器
QD设备摄像机：抓拍指令
平台运维人员：推送告警消息+截图
6.安装与运维
接线示意图
AC220V输入──浪涌保护器──自动重合闸──系统电源
├──AC插座组（3路）
├──AC端子（2路）
└──DC12V控制板─┬─DC输出×3
└─DO告警输出
平台对接
支持协议：
MQTT3.1.1/5.0
ModbusRTU/TCP
